INSTALACIÓN
3-16 HPR130 Manual de gas Manual de Instrucciones
5

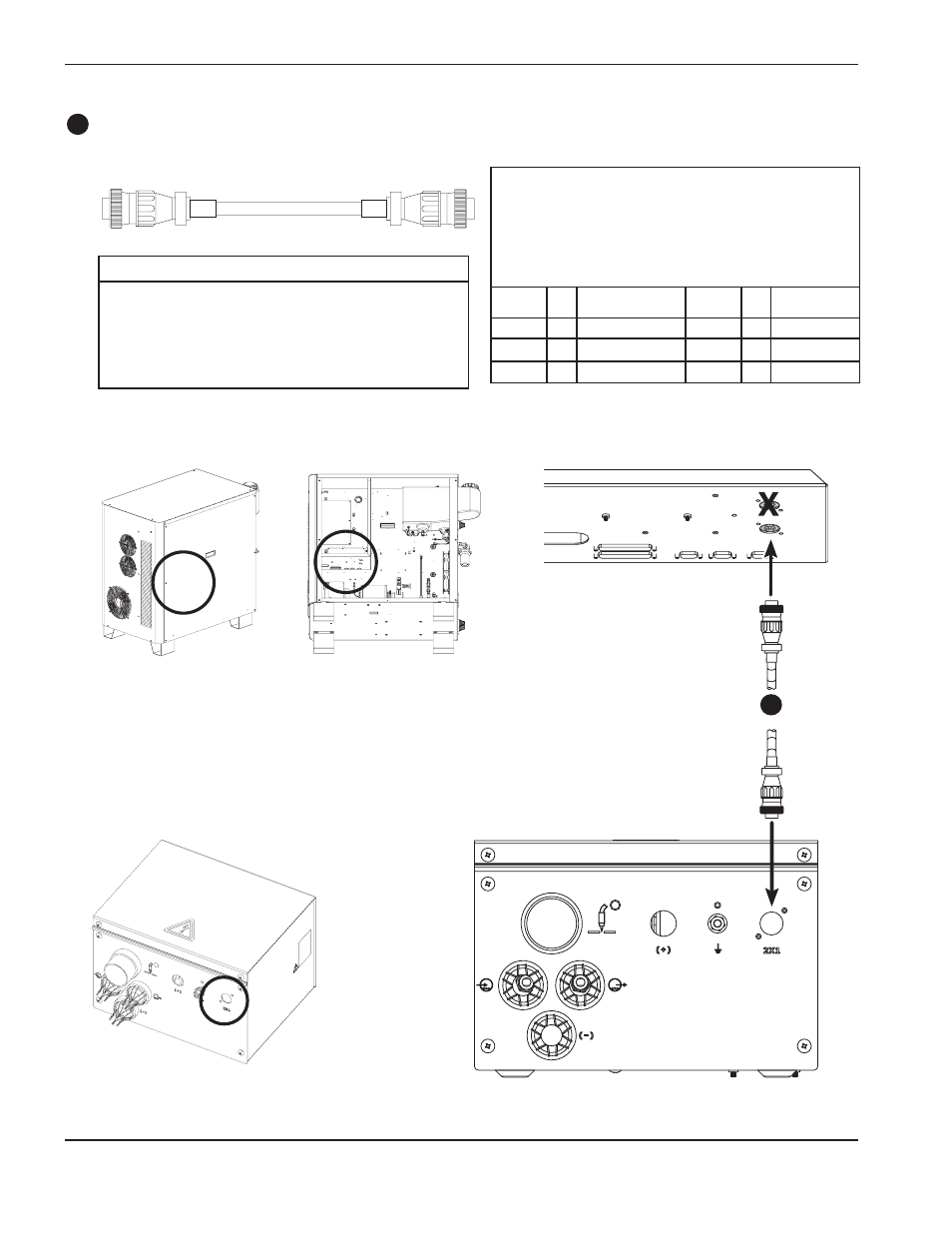

Cable de control de encendido (ignición)
3
LISTA DE LAS SEÑALES DEL CABLE –
de la fuente de energía a la consola de ignición
Extremo de la Extremo de la
fuente de energía consola de ignición
Núm. Núm.
de patilla E/S Descripción de patilla E/S Función
1
120Vac
1
Eléctricamente viva
2 120Vac Regreso 2
3 Tierra 3
4 No conectada 4
3
E/S = Entrada/Salida
No. de pieza Largo No. de pieza Largo
123684* 1.5 m (5 ft) 123836 20 m (65 ft)
123419 3 m (10 ft) 123736 25 m (82 ft)
123834 4.5 m (15 ft) 123672 35 m (115 ft)
123670 7.5 m (25 ft) 123673 45 m (150 ft)
123835 10 m (35 ft) 123837 60 m (200 ft)
123671 15 m (50 ft) 123838 75 m (250 ft)
* El número de cable 123684 es para usarse con sistemas que tienen la consola de ignición montada en la fuente de energía.
