Ejemplos de circuitos de entrada -25 – Hypertherm HyPerformance HPR130 Manual Gas Manual del usuario
Página 52
Advertising
INSTALACIÓN
HPR130 Manual de gas
Manual de Instrucciones
3-25
3

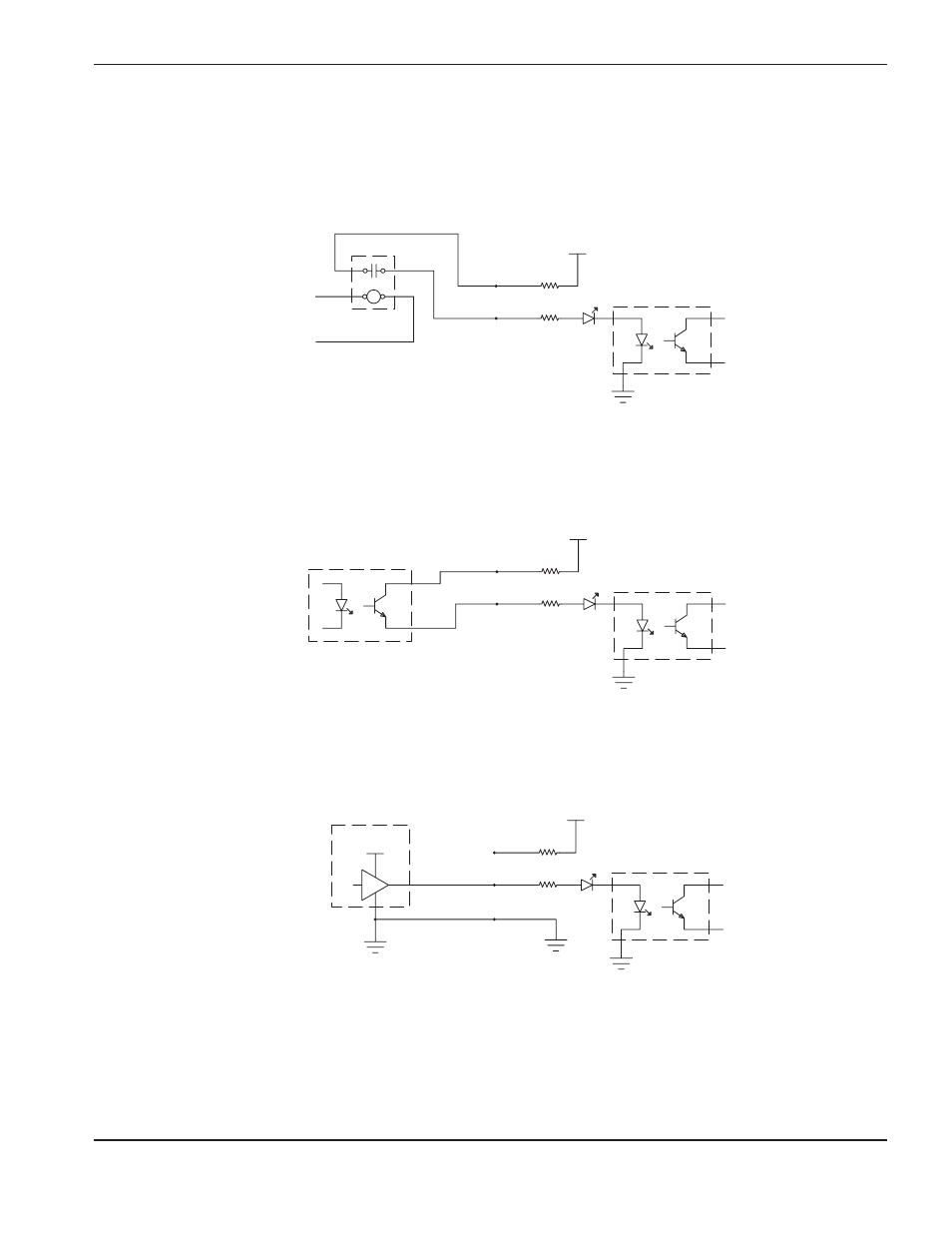

Ejemplos de circuitos de entrada
Salida de
CNC/PLC
Relevador externo
(CA ó CD)
1. Interface de relevador
+24 VCD
HPR
Tierra
2. Interface de aparejador óptico
CNC/PLC
+24 VCD
HPR
Tierra
Aparejador óptico de
salida de transistor
12V-24 VCD
CNC/PLC
+24 VCD
HPR
Tierra
Tierra
Impulsador activo alto
3. Interface de salida amplificada
