INSTALACIÓN
3-12
HPR130 Manual de gas
Manual de Instrucciones
5

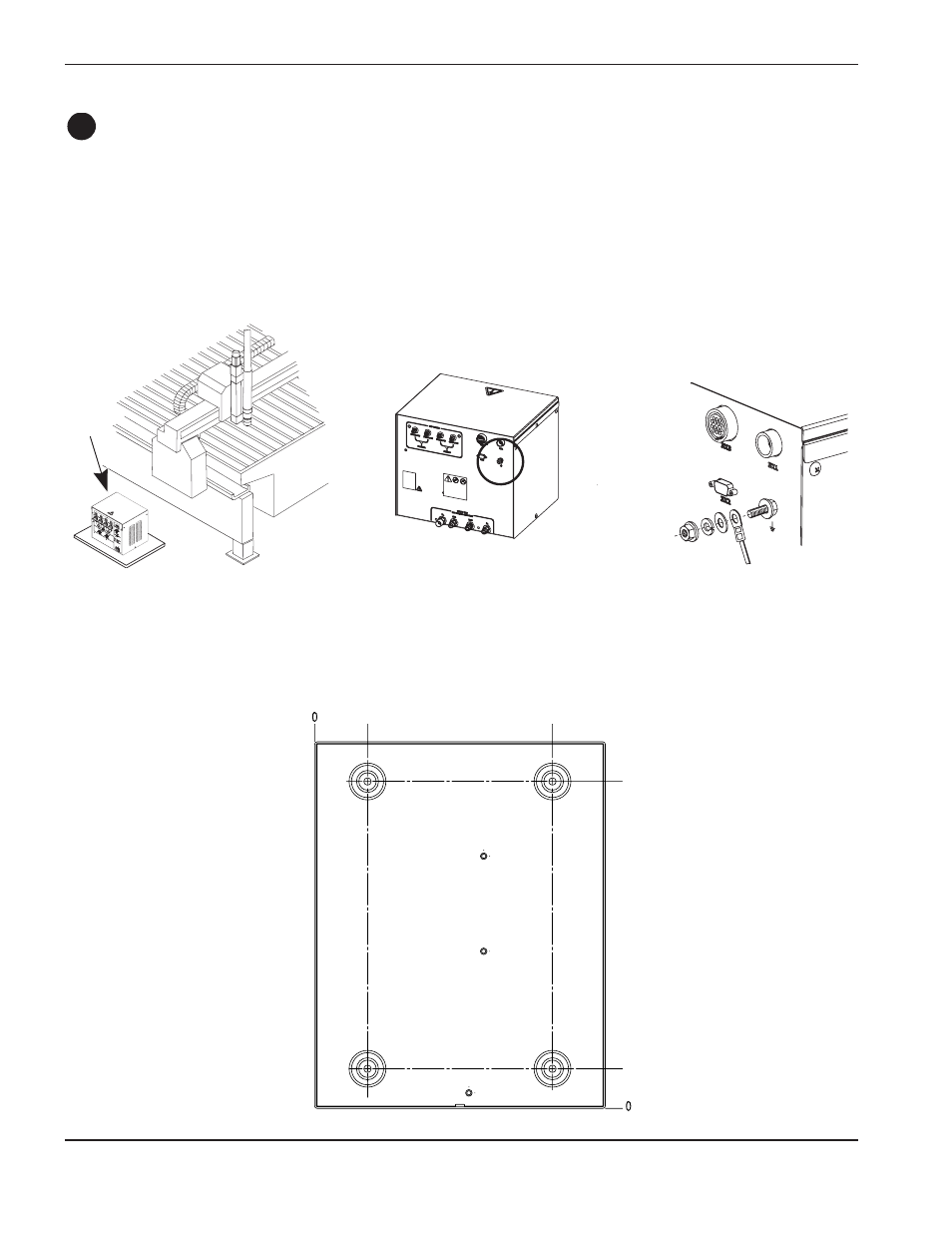

Localización de la consola de gas
• Posicione la consola de gas cerca de la mesa de corte. Permita espacio para quitar la tapa superior y la del
lado derecho para darle servicio. La orientación preferida se muestra en la figura abajo. La máxima longitud
de los cables entre la fuente de energía y la consola de gas es 75 m. La máxima longitud de los cables y
mangueras entre la consola de gas y el ensamblaje del conjunto de válvulas de cierre es de 20 m.
C
Orientación preferida
de la consola de gas
38,1 mm
314,5 mm
228,6 mm
50,8 mm
Conexión a tierra de la consola de gas
