INSTALACIÓN
3-22 HPR130 Manual de gas Manual de Instrucciones
5
Color del Número Entrada/ Entrada/
alambre de patilla Salida Nombre de la señal Función Salida Notas
Negro 1 Entrada Rx - Recibidor de serie RS-422 Salida
Rojo 20 Entrada Rx + Recibidor de serie RS-422 Salida
Negro 2 Salida Tx - Transmisor de serie RS-422 Entrada
Verde 21 Salida Tx + Transmisor de serie RS-422 Entrada
Negro 3 Conexión a tierra RS-422 Conexión a tierra de serie RS-422
Azul 22 Ninguna Sin uso
Negro 4 Salida Movimiento 1 E (-) Notifica al CNC que la transferencia del arco ha ocurrido y el comenzar el movimiento de la máquina Entrada 2 y 3
Amarillo 23 Salida Movimiento 1 C (+) una vez que la demora del temporizador de perforación del CNC ha completado su tiempo. Entrada
Negro 5 Salida Error E (-) Notifica a CNC que ha ocurrido un error. Entrada 2
Café 24 Salida Error C (+) Entrada
Negro 6 Salida Error E de descen- Entrada 2
dimiento paulatino (-) Notifica al CNC que un error de descendimiento paulatino
Naranja 25 Salida Error C de descen- ha ocurrido.
dimiento paulatino (+)
Rojo 7 Salida No está listo E (-) Notificó a CNC (control numérico computarizado) que el sistema Entrada 2
Blanco 26 Salida No está listo C (+) plasma no está listo a disparar un arco.
Rojo 8 Salida Movimiento 2 E (-) Notifica al CNC que la transferencia del arco ha ocurrido y el comenzar el movimiento de la máquina Entrada 2 y 3
Verde 27 Salida Movimiento 2 C (+) una vez que la demora del temporizador de perforación del CNC ha completado su tiempo. Entrada
Rojo 9 Salida Movimiento 3 E (-) Notifica al CNC que la transferencia del arco ha ocurrido y el comenzar el movimiento de la máquina Entrada 2 y 3
Azul 28 Salida Movimiento 3 C (+) una vez que la demora del temporizador de perforación del CNC ha completado su tiempo. Entrada
Rojo 10 Salida Movimiento 4 E (-) Notifica al CNC que la transferencia del arco ha ocurrido y el comenzar el movimiento de la máquina Entrada 2 y 3
Amarillo 29 Salida Movimiento 4 C (+) una vez que la demora del temporizador de perforación del CNC ha completado su tiempo. Entrada
Rojo 11 Ninguna Sin uso
Café 30 Ninguna Sin uso
Rojo 12 Entrada Esquina - CNC notifica al sistema por plasma que está acercándose a una esquina Salida 1
Naranja 31 Entrada Esquina + y se debe reducir la corriente de corte (la corriente de corte se selecciona Salida
por el CNC o desciende automáticamente a 50% de la corriente de corte)
Verde 13 Entrada Perforación - CNC notifica al sistema por plasma que mantenga preflujo Salida 1
Blanco 32 Entrada Perforación + protector hasta que el CNC libere la señal.
Verde 14 Entrada Sostén - No se requiere sin Command THC. Command THC requiere señal Salida 1
Azul 33 Entrada Sostén + a los gases de preflujo durante IHS.
Verde 15 Entrada Comenzar - CNC inicia el arco plasma. Salida 1
Amarillo 34 Entrada Comenzar + Salida
Verde 16 Ninguna Sin uso
Café 35 Ninguna Sin uso
Verde 17 Ninguna Sin uso
Naranja 36 Tierra de potencia Tierra
Blanco 18 Tierra de potencia Tierra
Negro 37 CNC +24 VDC Disponible 24 VDC (200 miliamperios máximo) Ver notas. 4
19 CNC +24 VDC No conectada

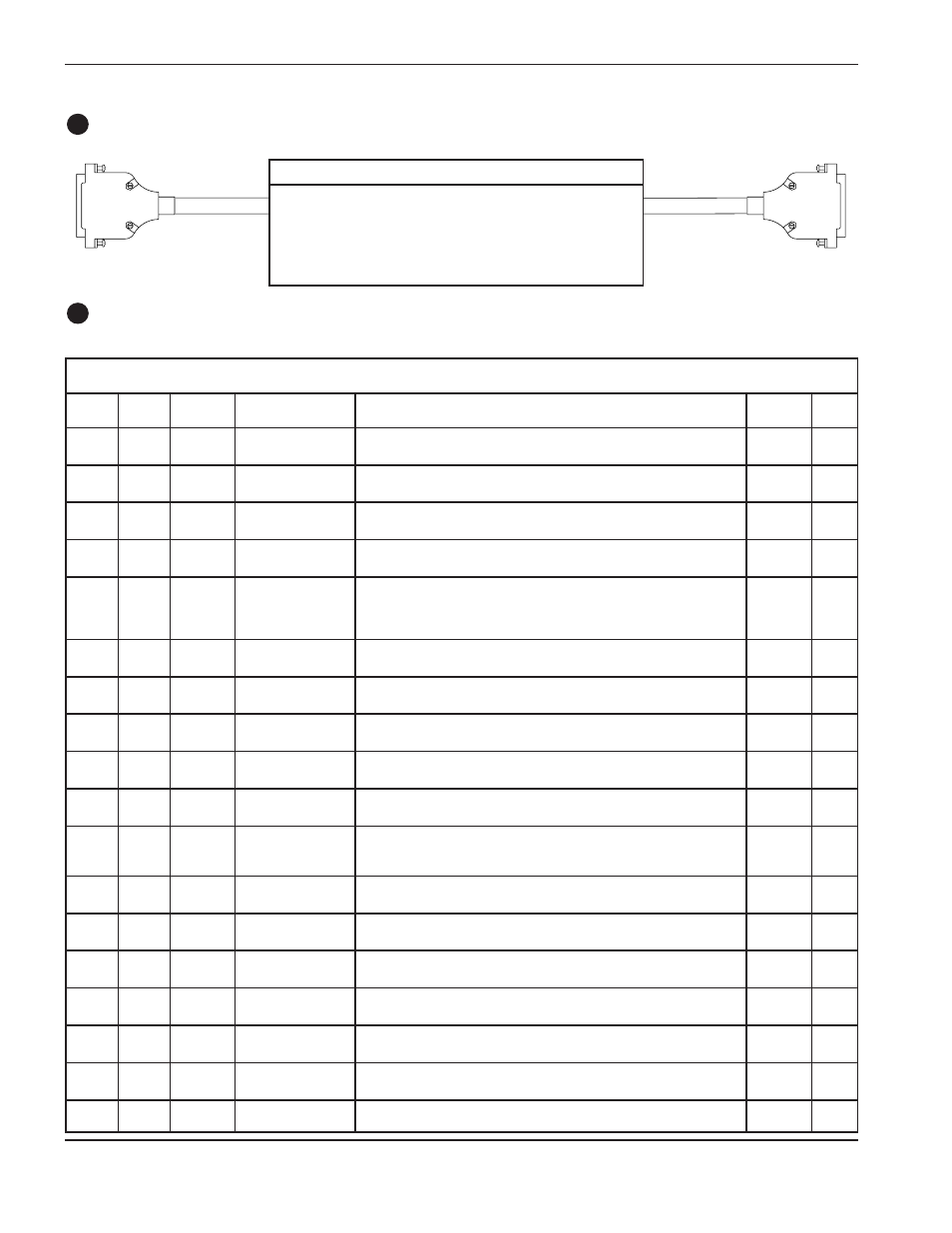

Fuente de energía a cable de interface CNC 8
A J 300
Fuente de energía CNC
Cable de interface CNC de sistema múltiple opcional (véase los esquemáticos para
información sobre instalación)
9
No. de pieza Largo No. de pieza Largo
123210 3 m (10 ft) 123741 25 m (82 ft)
123211 4.5 m (15 ft) 123742 35 m (115 ft)
123022 7.5 m (25 ft) 123220 45 m (150 ft)
123314 10 m (35 ft) 123852 60 m (200 ft)
123023 15 m (50 ft) 123853 75 m (250 ft)
123851 20 m (65 ft)
