MANTENIMIENTO
7
5-14 Command THC ( Robótico) Manual de instrucciones
Luces de estado de la placa de circuitos impresos de interfase se enciente durante la
puesta en marcha normal
Los siguientes indicadores luminosos y puntos de prueba están localizados en la placa de circuitos impresos de
interfase. Véase Figura 5-6.
LED Función de Señal Estado actual
D1 Potencia Encendida
D2 Relevador de protección Normalmente “On” – “Off” (prendido, apagado)cuando inicia el arco.
D5 Arranque del plasma “On” cuando la señal de arranque del plasma hacia la fuente de energía
es activa.
D6 Contacto óhmico Normalmente “Off” – “On” cuando la antorcha está en contacto con la
placa. (Solamente HD3070, MAX200, HT2000, HT2000LHF, y HT4400)
Los puntos de prueba TP1 (tierra) y TP2 (+) permiten medir el voltaje electrodo- a- trabajo dividido para 82.

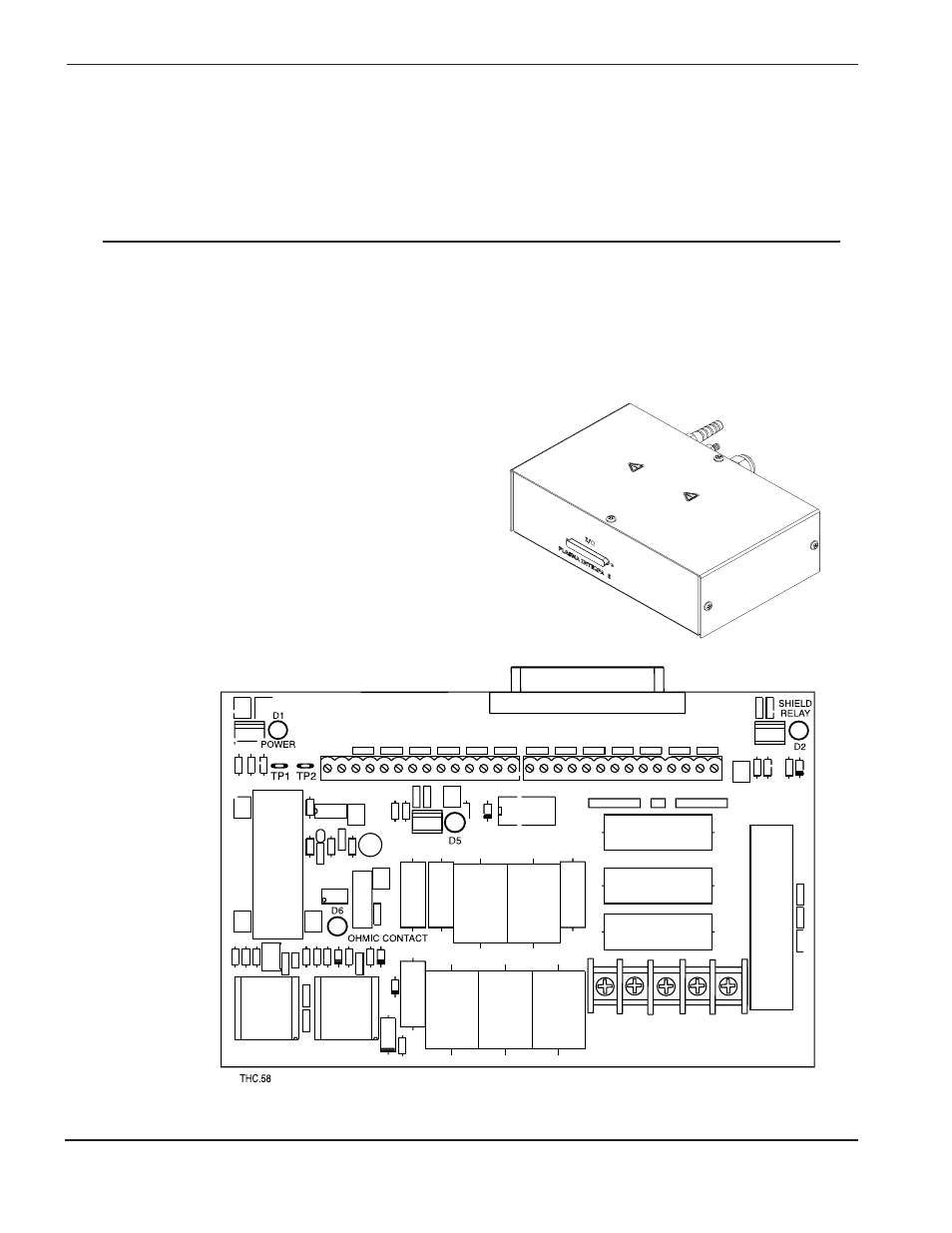

Figura 5-6 Placa de circuitos impresos de interfase
