Núm. de pieza Longitud
123209 5 ft./1.5 m
123210 10 ft./3 m
123211 15 ft./4.6 m
123212 20 ft./6.1 m
123022 25 ft./7.6 m
123213 30 ft./9.1 m
123214 35 ft./10.6 m
Núm. de pieza Longitud
123215 40 ft./12.2 m
123216 45 ft./13.7 m
123023 50 ft./15.2 m
123217 75 ft./23 m
123218 100 ft./30.5 m
123219 125 ft./38 m
123220 150 ft./45.6 m
THC.84
Número de Número de
patilla Color Nombre de la señal Función patilla
1, 20 Negro/Rojo No conectado 1, 20
2, 21 Negro/Verde No conectado 2, 21
3, 22 Negro/Azul No conectado 3, 22
5 Entrada Negro Drive ID2 - Bit más significativo de la ID del alzador (3 binario) 5 Salida
24 Café ID2 propulsor + 24
6 Entrada Negro Drive ID1 - ID de alzador (2 binario) 6 Salida
25 Naranja ID1 propulsor + 25
7 Entrada Rojo Drive ID0 - Bit menos significativo de ID de alzado Código de ID de alzador de 7 Salida
26 Blanco ID0 propulsor + (1 binario) conexión de puente 26
8 Salida Rojo Lifter Up - Activa cuando el alzador está subiendo. 8 Entrada
27 Verde Alzador arriba + 27
9 Entrada Rojo Lower Limit Sw Com Conductor común del interruptor de fin de carrera. 9 Salida
Común interruptor fin de carrera inferior
28 Entrada Azul Lower Limit Switch Cuando el interruptor está cerrado en la entrada significa que la antorcha 28 Salida
Interruptor fin de carrera inferior se encuentra en su posición más baja, la posición cero.
10 Salida Rojo Lower Limit Switch 24 V Potencia primaria del interruptor de fin de carrera. 10 Entrada
Interruptor fin de carrera inferior de 24V
11 Salida Rojo Home Switch Cuando el interruptor está cerrado en la entrada significa que la antorcha 11 Entrada
Interruptor posición de descanso se encuentra en su posición más alta, al límite máximo de su recorrido.
29 Salida Amarillo Home Switch Common Conductor común del interruptor de posición de descanso. 29 Entrada
Común interruptor posición de descanso
30 Salida Café Home Switch 24 V Conductor común del interruptor de potencia de posición de descanso. 30 Entrada
Interruptor posición de descanso de 24V
16 Salida Verde Lifter Down - Activa cuando el alzador está bajando. 16 Entrada
35 Café Alzador abajo + 35
17 Salida Verde Lifter Brake Out - Activa el freno electromecánico del alzador. 17 Entrada
36 Naranja Salida de Freno alzador + 36
4 Entrada Negro Lifter Spare In 5 - Reservada 4 Salida
23 Amarillo Entrada sobrante 5 alzador + 23
12 Salida Rojo Crash Detect - Reservada 12 Entrada
31 Naranja Detección de choque + 31
13 Salida Verde Lifter Spare 3 - Reservada 13 Entrada
32 Blanco Sobrante 3 de alzador + 32
14 Salida Verde Reserved Reservada 14 Entrada
33 Azul Reservada 33
15 Salida Verde Lifter Spare 1 - Reservada 15 Entrada
34 Amarillo Sobrante 1 de alzador + 34
18 Blanco 24 VDC Common 24 VCD disponibles, máximo de 500 mA. 18 Entrada
Común 24 VCD
37 Negro 24 VCD+ 37
19 Reserved Reservada 19
Reservada
Módulo de control de THC Ensamblaje del levantador

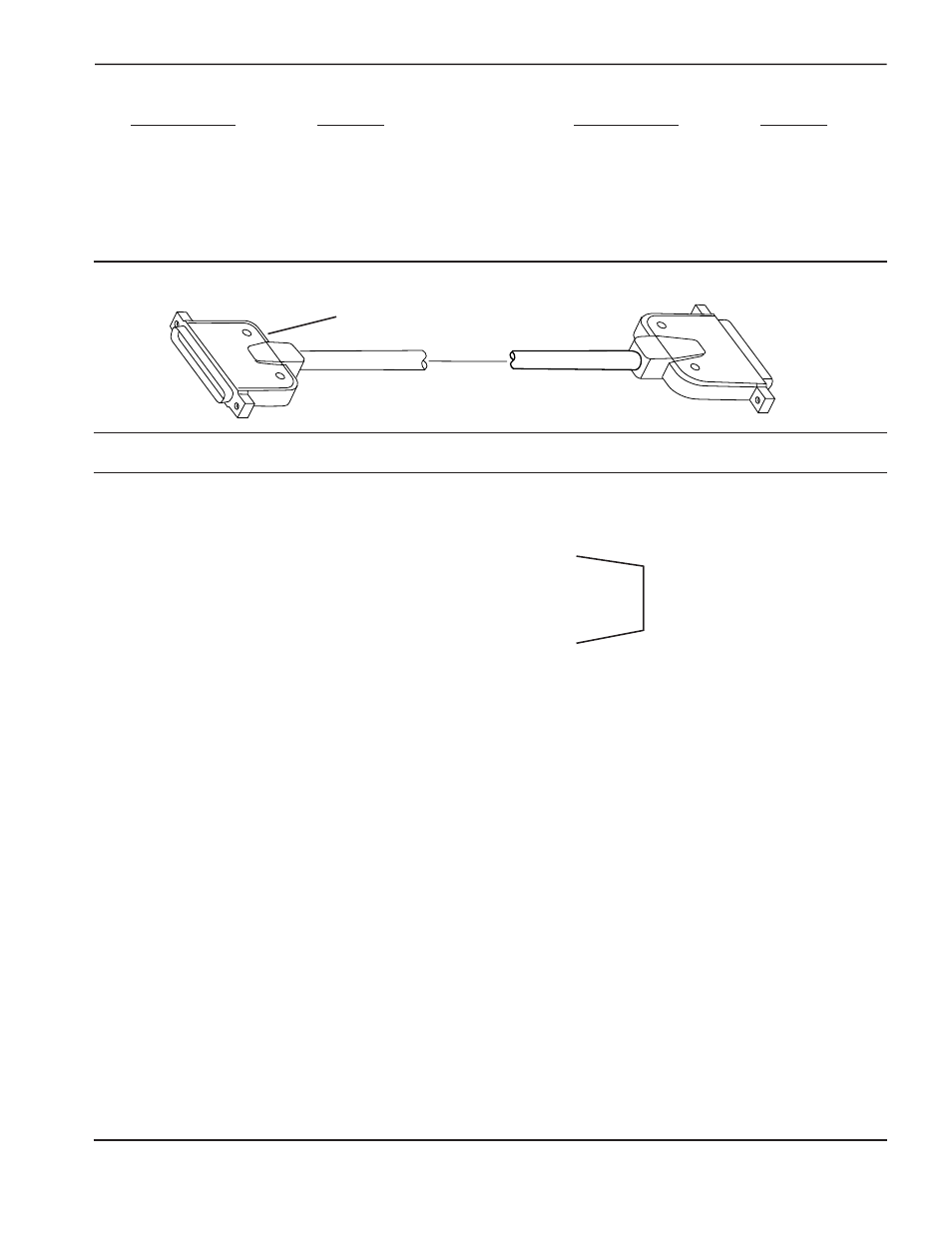

Figura 3-15 Cables de I/O de alzador – Números de pieza y lista de señales
Conector típico
INSTALACIÓN
6
Command THC ( Robótico) Manual de instrucciones 3-25
