MANTENIMIENTO
7/7/00
Command THC
(
Robótico)
Manual de instrucciones
5-9

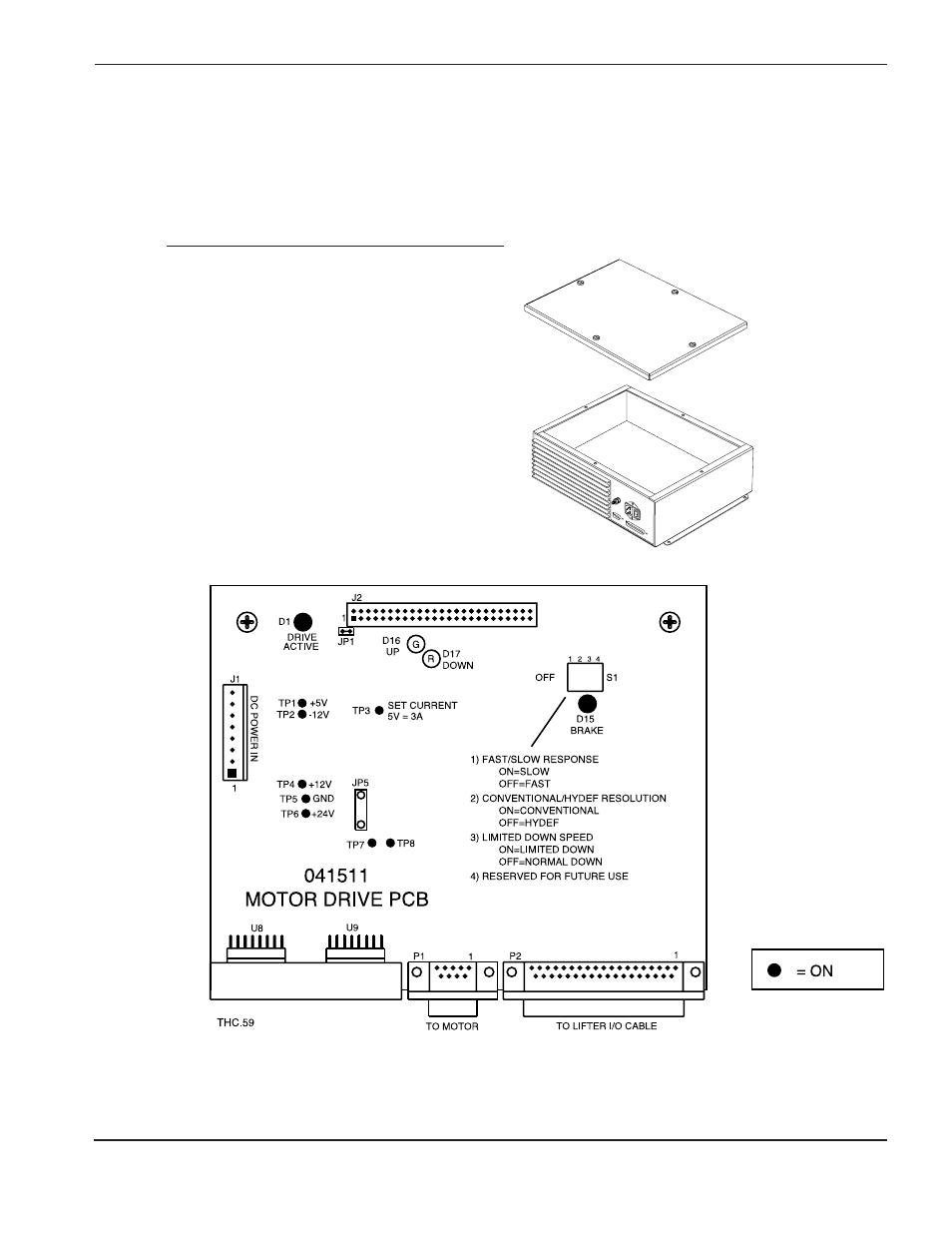

Figura 5-3
Placa de circuitos impresos de propulsión del motor
Luces de estado de la placa de circuitos impresos del impulso del motor, se encienten
durante la puesta en marcha normal
Los siguientes indicadores luminosos se encuentran en la placa de circuitos impresos de propulsión del motor,
dentro del módulo de control. Vea la figura 5-3.
Ind. luminoso
Función de la señal
Estado
D1
Propulsión activa
On
D15
Freno desactivado
On
D16
Arriba
Off
D17
Abajo
Off
