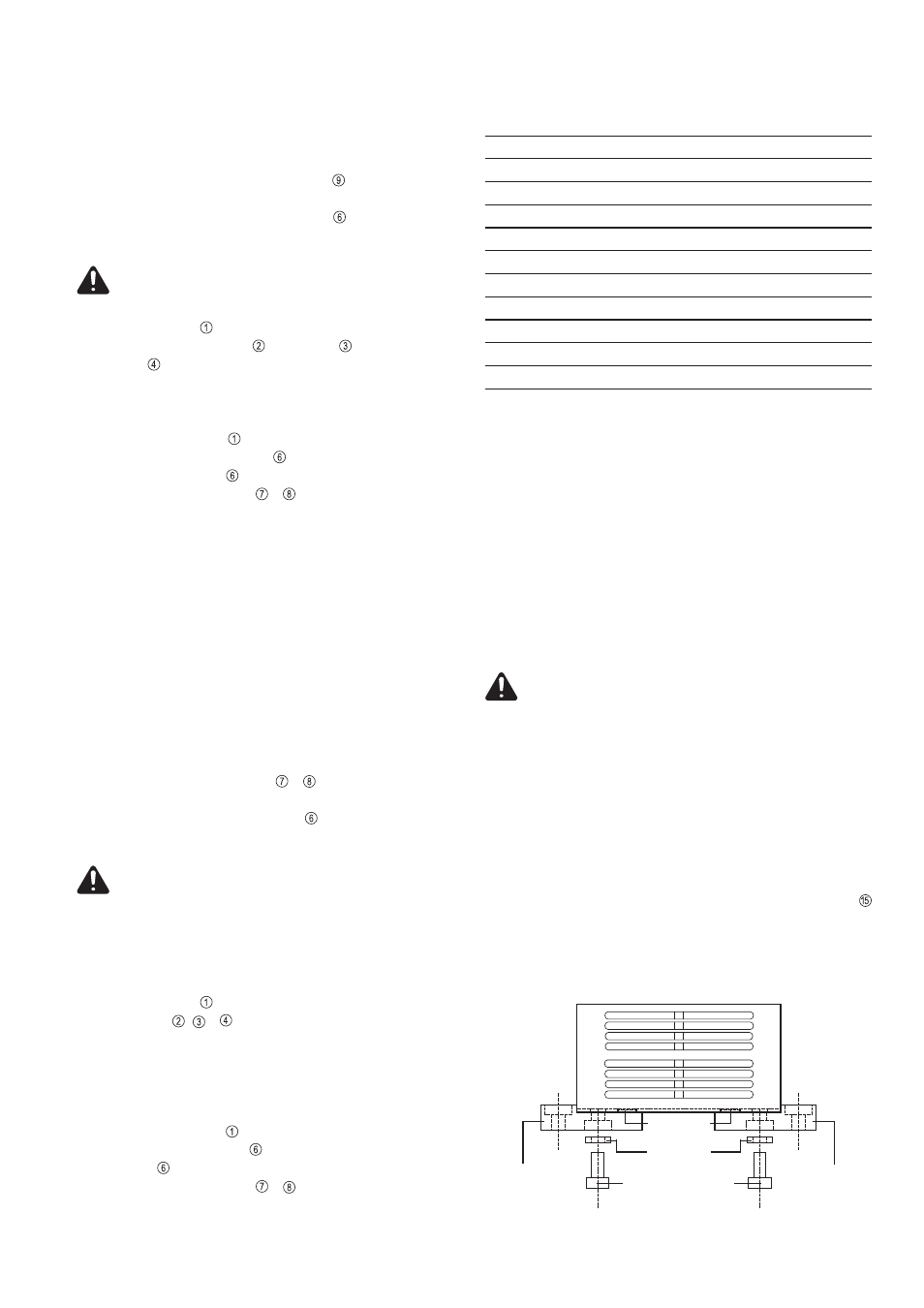

9
DATOS TÉCNICOS REACTIVAR BATERÍAS EN DESCARGA
PROFUNDA
Las baterías en estado de descarga profunda no pueden ser
cargadas automáticamente. Para permitir la carga de estas bate-
rías:
- Desconectar el cargador de la red y de la batería
- Poner el selector de modo de operación en posición „Abajo“
- Conectar los bornes de carga observando la polaridad
- Sólo Acctiva 12/24-20: Poner el selector correspondiendo al
tipo de batería en 12 resp. 24 V
¡Atención! Durante el proceso de reactivación la protec-
ción de inversión de polaridad está desactivada.
- Enchufar a la red
- Las indicaciones de carga , carga final y carga de mante-
nimiento alternan
- Después de aprox. 30 - 60 segundos la batería en descarga
profunda suele estar reactivada y puede ser cargada con el
correspondiente modo de operación
- Retirar la clavija de red del cargador (dependiendo del tipo de
aparato, el selector 12/0/24 V se pone en posición „0“ resp.
se pulsa la tecla Stop )
- Soltar los bornes de carga y de los polos de carga
- Ajustar el modo de operación como descrito anteriormente,
correspondiendo al tipo de batería
- Cargar la batería según el capítulo „Cargar batería“
OPERACIÓN DE APOYO
Para el cambio de batería el cargador alimenta el sistema eléctrico
del vehículo; se pueden operar los equipos eléctricos (p.ej. eleva-
lunas, etc.). Para utilizar el cargador de batería en operación de
apoyo deben tomarse las medidas siguientes:
- Desconectar el cargador de la red
- Seleccionar modo de operación como descrito anteriormente
- Apagar el motor, desconectar el encendido
- Conectar los bornes de carga y como descrito anterior-
mente observando la polaridad
- Acctiva 12/24-20: Poner el selector en 12 resp. 24 V corres-
pondiendo la tipo de la batería a cambiar
¡Atención! La operación de apoyo en una red eléctrica de
vehículo de 12 V nunca puede efectuarse con el Acctiva 24-
10 o con el Acctiva 12/24-20 en posición de selector „24 V“.
La consecuencia sería la destrucción del sistema eléctrico
del vehículo. El fabricante no asume la responsabilidad del
uso incorrecto.
- Enchufar a la red
- Indicaciones , y alternando
- Soltar las pinzas de polos cuidadosamente de la batería - el
cargador asume la función de la batería.
- Efectuar el cambio de batería
- Conectar las pinzas de polos con polaridad correcta a la
nueva batería
- Quitar la clavija de red del cargador (dependiendo del tipo de
aparato poner el selector en la posición „0“ resp. pulsar la
tecla Stop ).
- Soltar los bornes de carga y
DISPOSITIVOS DE PROTECCIÓN
Para su manejo seguro, el cargador ofrece las protecciones
siguientes::
- Chispas al conectar, gracias a los bornes de carga sin tensión,
- Inversión e polaridad y cortocircuito de los bornes de carga,
- Sobrecarga térmica del cargador y
- Selección errónea de tensión (12 / 24 V).
- opción protección de puesta en marcha
¡Atención! Die opción „Protección de puesta en marcha 2
polos con contacto inversor“ (4,100,285) nunca puede ser
utilizada con dos circuitos de corriente diferentes.
¡Nota! La protección de puesta en marcha (opción) puede ser
utilizada para el control de dispositivos de seguridad que efectúen
una acción determinada mientras el cargador está en marcha.
Ejemplo: Un relé impide el arranque de un vehículo cuya batería
momentáneamente se encuentra en carga.
El esquema de conexiones y una indicación del funcionamiento de
la protección de puesta en marcha se encuentran en la etiqueta
(Ilustr.1).
OPCIÓN MONTAJE DE SUELO
Acctiva Acctiva Acctiva
12-20 24-10 12/24-20
Tensión de red 230 V~ 50 /60Hz
Potencia nominal * 365 W 365 W 670 W
Tensión de carga 12 V 24 V 12 / 24 V
Corriente de carga 20 A 10 A 20 A
Capacidad nom. de carga 44 - 300 Ah 36 - 180 Ah 44 - 300 Ah
Células cargables 6 12 6 / 12
Duración encendido 100 % 100 % 100 %
Curva característica carga IUoU IUoU IUoU
Clase de protección IP 31 IP 31 IP 31
Peso 1750 g 1750 g 2020 g
Dimensiones (axhxp) 285 x 70 x 142 mm
*) con la corriente de carga indicada y una tensión de carga de 2,4
V / Z (p.ej. indicación de 12 V corresponde a 14,4 V)
Arandelas
Tornillos 2,9 x 13
Pie Pie
Bloqueos
