17
TÄYSIN PURETTUJEN AKKUJEN
UUDELLEENAKTIVOINTI
Täysin purettuja akkuja ei voida ladata automaattisesti. Sellaisten
akkujen lataamiseksi täytyy:
- irrottaa latauslaite verkosta ja akusta
- asettaa käyttötapa-valintakytkin asentoon „Alhaalla“
- liittää pihtiliittimet oikeanapaisesti
- vain Acctiva 12/24-20: valintakytkin akkutyypin mukaan joko
12 tai 24 V:iin
Huomio! Uudelleenaktivoinnin aikana vääränapaisuuden
suoja ei toimi.
- Laita pistoke pistorasiaan
- merkkivalot Lataus , Loppulataus ja Ylläpitolataus vilkku-
vat vuorotellen.
- Noin 30 - 60 s. jälkeen täysin purettu akku on tavallisesti taas
uudelleenaktivoitu ja ladattavissa akkua vastaavalla käyttöta-
valla.
- Vedä latauslaitteen pistoke (aseta laitetyypin mukaan valinta-
kytkin 12/0/24 V asentoon „0“ tai paina Stop-painike ).
- Irrota pihtiliittimet ja napaliittimistä.
- Aseta käyttötapa kuten yllä kuvattuna akkutyyppiä vastaavasti.
- Ladataan akku luvun „Akun lataaminen“ mukaisesti.
TUKIKÄYTTÖ
Latauslaite ylläpitää ajoneuvon elektroniikkaa akun vaihdon ajan;
sähkövarusteita (kuten ikkunannostin tms.) voidaan käyttää. Lat-
auslaitteen käyttämiseksi tukikäytössä on tehtävä seuraavat val-
mistelut:
- Valitse käyttötapa kuten edellä kuvattu.
- Sammuta moottori ja sammuta sytytys.
- Liitä pihtiliittimet ja kuten edellä kuvattu oikeanapaisesti
napaliittimiin.
- Acctiva 12/24-20: Valintakytkin asetetaan käytetystä akku-
tyypistä riippuen 12 tai 24 V :iin.
Huomio! 12 V:n elektroniikalla varustetun ajoneuvon tuki-
käyttöön ei saa missään tapauksessa käyttää Acctiva 24-10
tai Acctiva 12/24-20 valintakytkimen ollessa asennossa 24
V. Noudattamatta jättämisestä seuraa ajoneuvon elektroni-
ikan tuhoutuminen. Valmistaja ei vastaa tarkoituksenvastai-
sesta käytöstä johtuneista materiaali- tai henkilövahingois-
ta.
- Laita pistoke pistorasiaan
- merkkivalot , ja vilkkuvat vuorotellen
- Irrota napaliittimet varovasti akusta - latauslaite ottaa itselleen
akun tehtävät.
- Vaihda akku.
- Liitä napanipistimet oikeanapaisesti uuteen akkuun
- Vedä latauslaitteen pistoke pistorasiasta (laitetyypistä riippu-
en valintakytkin asentoon „0“ tai paina Stop näppäin ).
- Irrota pihtiliittimet ja napaliittimistä.
TEKNISET TIEDOT
TURVAVARUSTEET
Laitteen turvavarusteet suojaavat:
- kipinämuodostukselta liittämisen aikana jännitteettömien pihtili-
ittimien avulla
- pihtiliittimien vääränapaisuudelta ja oikosululta
- latauslaitteen ylikuumenemiselta sekä
- väärältä jännitevalinnalta(12 / 24 V).
- valinnainen käynnistyssuoja
Huomio! Vaihtoehtoa „2-napainen käynnistyssuoja vaihto-
kontaktilla“ (4,100,285) ei missään tapauksessa saa kytkeä
kahteen erilaiseen virtapiiriin.
Huomautus! Käynnistyssuoja (valinnainen) on käytettävissä sel-
laisten turvavarusteiden ohjaukseen, jotka asettavat tietyn toi-
minnan latauslaitteen päälläolon ajaksi.
Esimerkki: Rele estää sen, että ajoneuvo käynnistyy akun lataami-
sen aikana.
Käynnistyssuojan kytkentäkaavio sekä viite sen toimintaan näkyy
tarrassa (kuva 1).

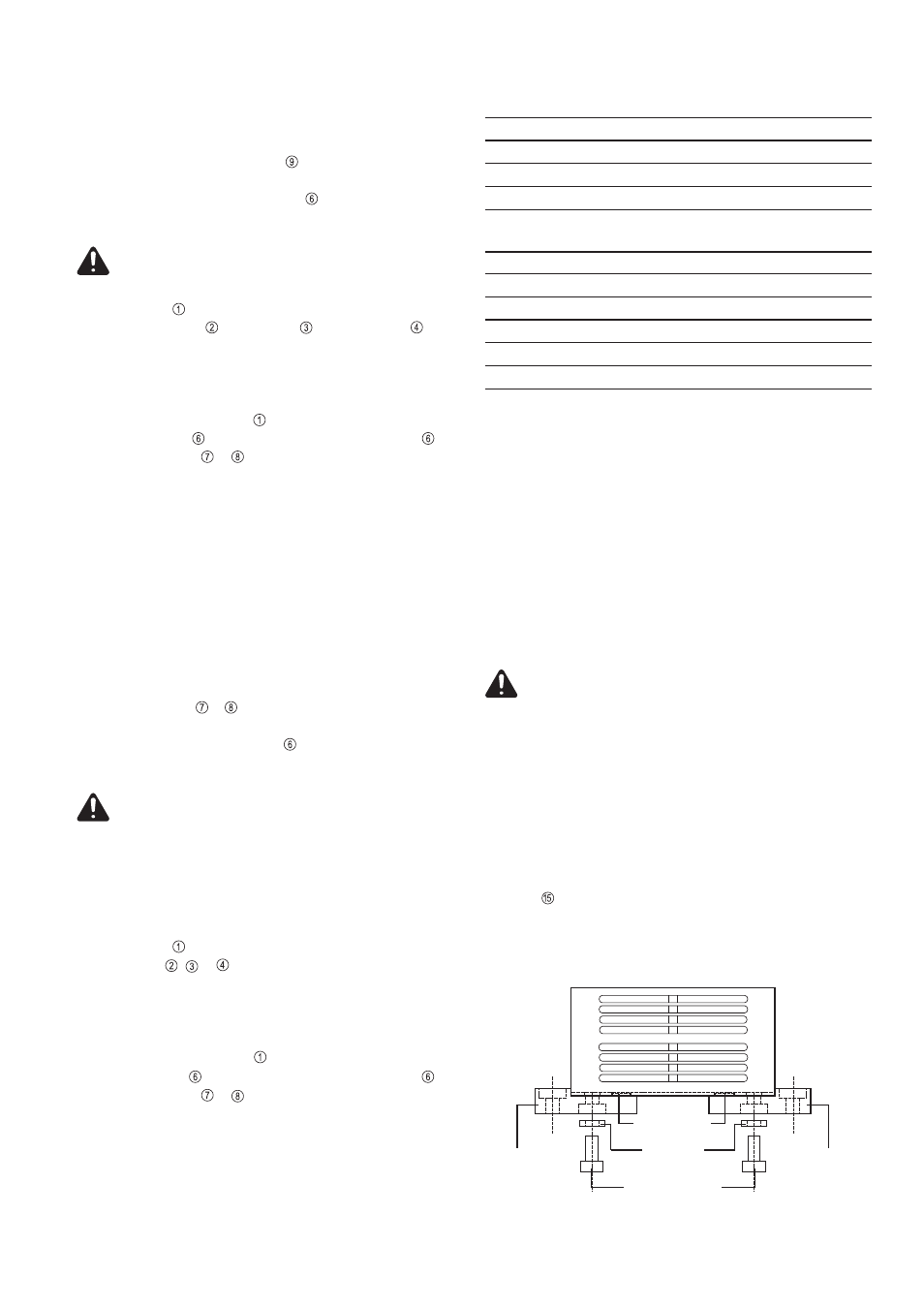

VAIHTOEHTOINEN LATTIA-ASENNUS
Acctiva 12-20 24-10 12/24-20
Verkkojännite 230 V~ 50 /60Hz
Nimellisteho* 365 W 365 W 670 W
Latausteho 12 V 24 V 12 / 24 V
Latausvirta 20 A 10 A 20 A
Nim.kapasiteetti
lataus
44 - 300 Ah 36 - 180 Ah 44 - 300 Ah
ladattavat kennot 6 12 6 / 12
Kytkemisaika 100 % 100 % 100 %
Latauksen ominaiskäyrä IUoU IUoU IUoU
Suojausluokka IP 31 IP 31 IP 31
Paino 1750 g 1750 g 2020 g
Mitat (l x k x s) 285 x 70 x 142 mm
*) annetulla latausvirralla ja 2,4 V / Z:n latausjännitteellä (esim. 12
V ilmoitettuna vastaa 14,4 V:a)
välilevyt
ruuvit 2,9 x 13
jalusta jalusta
kiinnitykset
