3

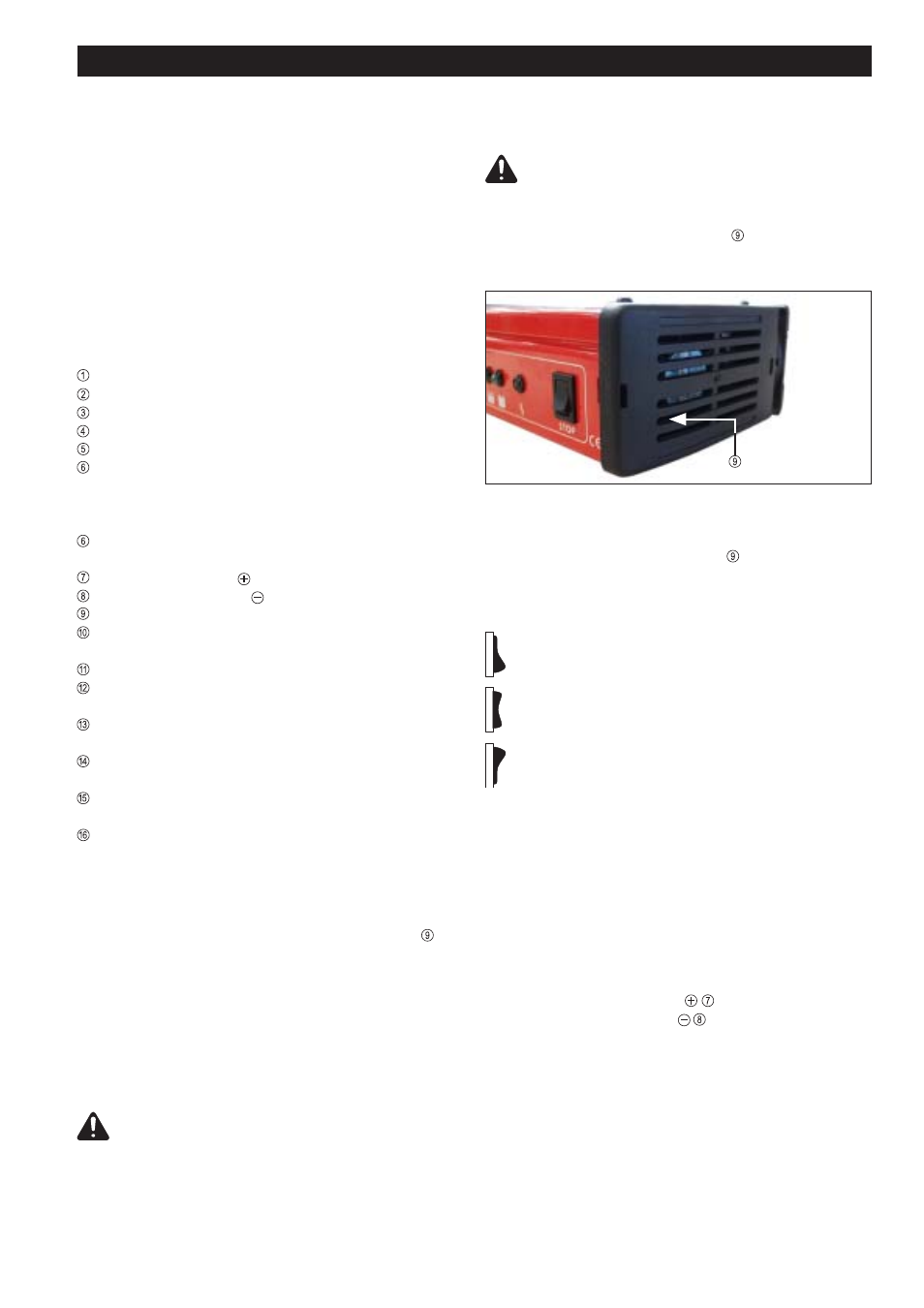

Fig.2 Posizione del selettore
- servendosi di un cacciavite adatto (Ø 2,5 mm o inferiore) portare
il selettore di modalità di esercizio attraverso una delle
fessure di ventilazione sulla modalità di esercizio desiderata.
Posizione degli interruttori
Il presente opuscolo ha lo scopo di aiutarla ad avere familiarità con
l’impiego del Suo apparecchio carica-batteria. E’ nel Suo interesse
leggere attentamente le istruzioni per l’uso e seguire scrupolosa-
mente le indicazioni ivi riportate; a tal modo eviterà anomalie
dovute da un impiego non corretto. L’apparecchio La „ricom-
penserà“ per i Suoi sforzi con un’impiegabilità costante ed affida-
bile ed una lunga durata. Prima della messa in esercizio leggere
assolutamente il capitolo „Norme di sicurezza“.
ELEMENTI DI IMPIEGO
Cavo di rete / -Spina di rete
Spia „Carica“
Spia „Carica finale"
Spia „Carica di compensazione“
Spia „Guasto“
Selettore 12/0/24 V (solo per il modello Acctiva 12/24-20)
Posizione„12“ ... per caricare batterie da 12 V
Pos. „0“ ... funzionam. standby (i morsetti sono privi di tensione)
Posizione „24“ ... per caricare batterie da 24 V
Tasto di stop - per interrompere o avviare il processo di carica
(solo per i modelli Acctiva 12-20, 24-10)
Morsetto di carica „Più“ - rosso
Morsetto di carica „Meno“ - nero
Selettore del tipo di funzionamento (all'interno della sede)
Deposito di linea dove si possono sistemare in maniera poco in-
grombante le condutture/attrezzature a cavo di rete e di carica
Alloggiamento destinato al fissaggio dell'opzione supporto a parete
Opzione supporto a parete (42,0200,8891) con binario a coper-
tura TS 35 (EN 50022)
Opzione protezione da marcia libera („a 1 polo con contatto al-
ternato: 4,010,291“e „a 2 poli con contatto alternato: 4,100,285“)
Con l'opzione protezione da marcia libera: adesivi con schermo
di comando
Con l'opzion e di protezione da marcia libera: sistemi / condut-
ture di comando
Opzione montaggio sul pavimento (4,100,314)
GENTILE CLIENTE!
Attenzione! Prima di cambiare la modalità di esercizio
staccare l'apparecchio carica-batteria dalla rete e dalla bat-
teria.
- Il selettore della modalità di esercizio si trova circa 10 mm
dietro alle fessure di ventilazione del componente laterale
destro nella zona frontale anteriore
COME SELEZIONARE LA MODALITA' DI
ESERCIZIO
ITALIANO
IMPIEGO CONFORME ALLE NORME
- Il carica-batterie, a seconda della modalità di esercizio , può
essere usato solamente per caricare accumulatori con elettro-
lita liquido, gelatinoso o a feltri imbevuti.
- Posizione degli interruttori „Premuto al centro: carica degli
accumulatori con elettrolita liquido (Pb-antimonio, -Ca,
-Ca Ag, MF)
- Posizione degli interruttori „Premuto in alto“: carica degli
accumulatori con elettrolita gelatinoso o a feltri imbevuti
(GEL, AGM, MF)
Attenzione! E’ vietato caricare elementi primari (batterie a
secco e batterie „usa e getta“).
„Premuto in basso“ ... modalità di esercizio di supporto
„Premuto al centro“ ... carica degli accumulatori con elettrolita
liquido (il prodotto escedalla fabbrica impostato così; Pb-
antimonio, -Ca, -Ca Ag, MF))
„Premuto in alto“: carica degli accumulatori con elettrolita
gelatinoso o a feltri imbevuti (GEL, AGM, MF)
COME COLLEGARE I MORSETTI ALLA
BATTERIA
Nota importante! Poiché i morsetti di carica sono privi di tensione,
al momento del collegamento alla batteria l'apparecchio carica-
batteria non deve essere collegato alla rete (non si formano scin-
tille). Fare attenzione al regolare collegamento elettrico dei mor-
setti di carica ai poli della batteria.
- Collegare il morsetto di carica al polo "+" della batteria
- Collegare il morsetto di carica al polo "-" della batteria. Per
le reti di bordo delle autovetture, collegarli con la carrozzeria
(ad es. al basamento con monoblocco incorporato).
