11

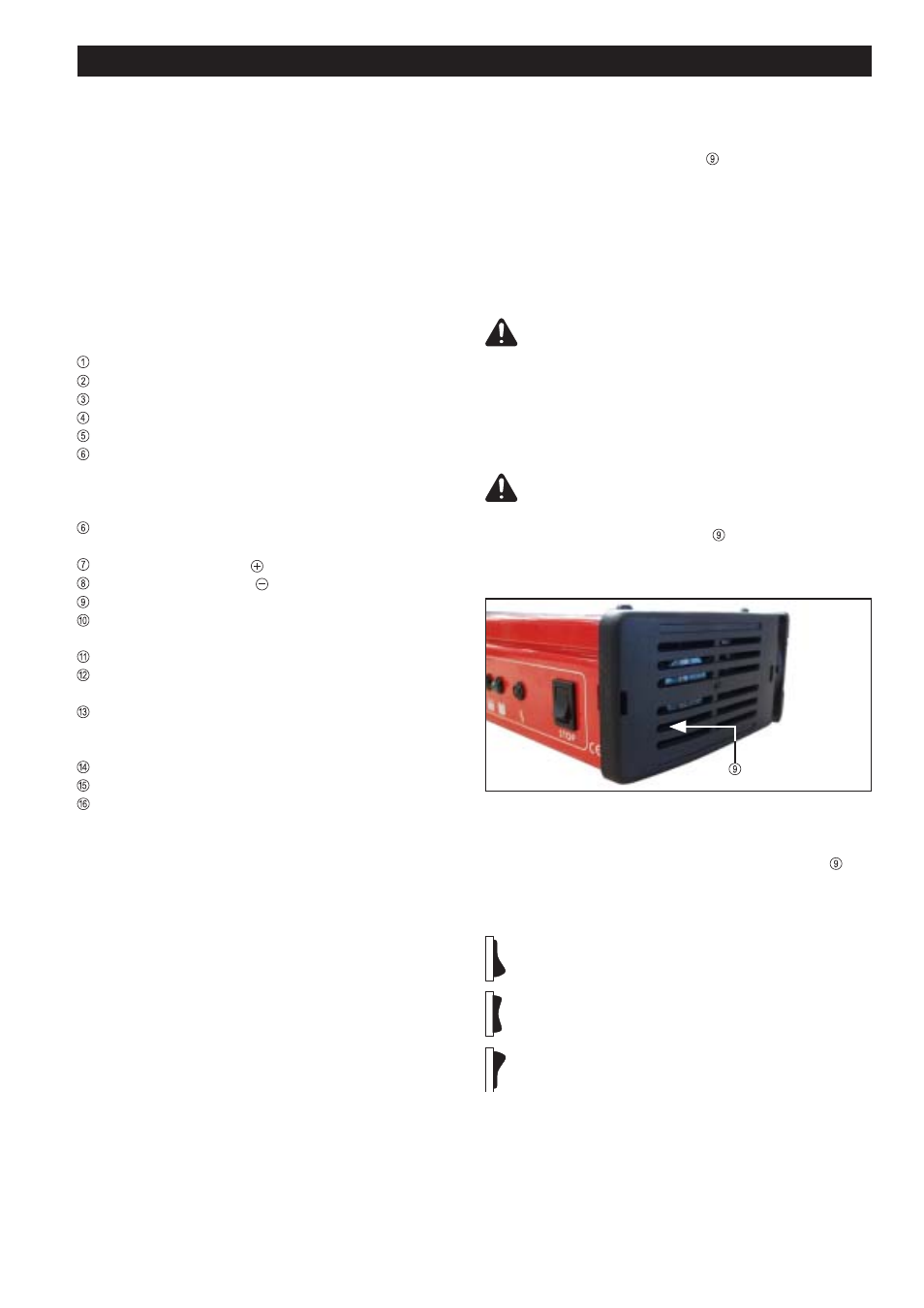

Fig.2 Posição do comutador
- Utilizando uma chave de fendas adequada (Ø 2,5 mm ou mais
pequena) posicionar o comutador de modo de operação para
o modo desejado através de uma das fendas de ventilação.
Posição do comutador
„Acima“ ... Carregar acumuladores com electrólito líquido ou
fixo em GEL ou fluidificado (GEL, AGM, MF)
SELECÇÃO DO MODO DE OPERAÇÃO
ELEMENTOS DE COMANDO
Cabo de alimentação da rede com ficha
Indicador „Carregar“
Indicador „Carga final“
Indicador „Carga de manutenção“
Indicador „Anomalia“
Comutador 12/0/24 V (só Acctiva 12/24-20)
Posição „12“ ... para carregar baterias de 12 V
Posição „0“ ... Modo StandBy (pinças livres de tensão)
Posição „24“ ... para carregar baterias de 24 V
Tecla Stop para interromper ou para o arranque do processo de
carga (só Acctiva 12-20, 24-10)
Pinça de carga, „positivo“ - vermelho
Pinça de carga, „negativo“ - preto
Comutador modo de operação (no interior da caixa)
Arrumação para cabos: para a arrumação dos cabos de alimen-
tação e de carga
Dispositivo para a opção de montagem na parede
Opção de montagem na parede (42,0200,8891) com perfil TS
35 (EN 50022)
Opção inibição de arranque („monopolar com contactor/dis-
junctor: 4,010,291“ respectivamente „bipolar com contactor/
disjunctor: 4,100,285“)
Na opção inibição de arranque: Autocolante com esquema
Na opção inibição de arranque:cabos de comando
Opção de montagem no chão (4,100,314)
Atenção! Antes de mudar o modo de operação é necessário
desligar o carregador da rede e da bateria.
- O comutador do modo de operação encontra-se cerca de 10
mm por detrás das fendas de ventilação na parte lateral direita
da área frontal.
PORTUGUES
ESTIMADO CLIENTE!
Este manual destina-se a ajudá-lo a familiarizar-se com a opera-
ção do seu carregador. Será do seu interesse ler atentamente as
instruções de operação e observar rigorosamente as indicações
aqui apresentadas. Assim podem ser evitadas avarias provenien-
tes de erros na operação. O aparelho recompensá-lo-á com uma
disponibilidade permanente e com uma longa vida útil. Antes de
colocar em serviço é absolutamente necessária a leitura do capí-
tulo „Normas da Segurança“.
UTILIZAÇÃO CORRECTA
- Em função do modo de operação ajustado, o carregador é
unicamente indicado para carregar acumuladores com elec-
trólito líquido ou fixo em GEL ou fluidificado
- Posição do comutador „Centro“: Carregar acumuladores com
electrólito líquido (Pb-Antimonio, -Ca, -Ca Prata, MF)
- Posição do comutador „Acima“: Carregar acumuladores com
electrólito líquido ou fixo em GEL ou fluidificado (GEL, AGM,
MF)
Atenção! Está interdito o carregamento de elementos
primários (Baterias a seco e de uso único).
„Em baixo“ ... Operação de apoio
„Centro“ ...Carregar acumuladores com electrólito líquido
(ajustado na fábrica; Pb-Antimonio, -Ca,
-Ca Prata, MF)
