23 Vista general del equipo de control, servicio y reemplazo
puerta esté segura en el lugar.
Reemplazo del Enrutador
1. Desconecte el cable de energía de la parte superior del enrutador.
2. Desconecte los cables Cat-5 del costado del enrutador.
3. Levante el enrutador del soporte.
4. Siga los pasos 1-3 en sentido inverso para instalar el nuevo enrutador.
5. Verifique que todos los cables estén instalados en los mismos puertos que el enrutador
antiguo.
Reemplazo del interruptor de red
1. Desconecte el cable de energía de la parte
inferior del interruptor de red. Consulte
la
Figura 19.
2. Desconecte los cables Cat-5 de la parte
superior del interruptor de red.
3. Levante el interruptor de red del soporte.
4. Siga los pasos 2-3 en sentido inverso para
instalar el nuevo enrutador.
5. Verifique que todos los cables estén
instalados en los mismos puertos que el
enrutador antiguo.
Reemplazo del Inyector POE
1. Desconecte el cable de energía de la parte
inferior del inyector POE. Consulte la
Figura 19.
2. Desconecte el cable Cat-5 y el cable USB
de la parte superior del inyector POE.
3. Levante el inyector POE del soporte.
4. Siga los pasos 1-3 en sentido inverso para
instalar el nuevo inyector POE.
5. Verifique que todos los cables estén instalados en los
mismos puertos que el inyector POE antiguo.
Reemplazo de un iBoot
1. Desenchufe el equipo del iBoot.
2. Desenchufe el iBoot de la fuente de energía eléctrica.
3. Si corresponde, desconecte el cable Cat-5 del iBoot.
Consulte la Figura 20.
4. Tire con suavidad el iBoot del soporte.
5. Siga los pasos 1-4 en sentido inverso para instalar el nuevo
iBoot.

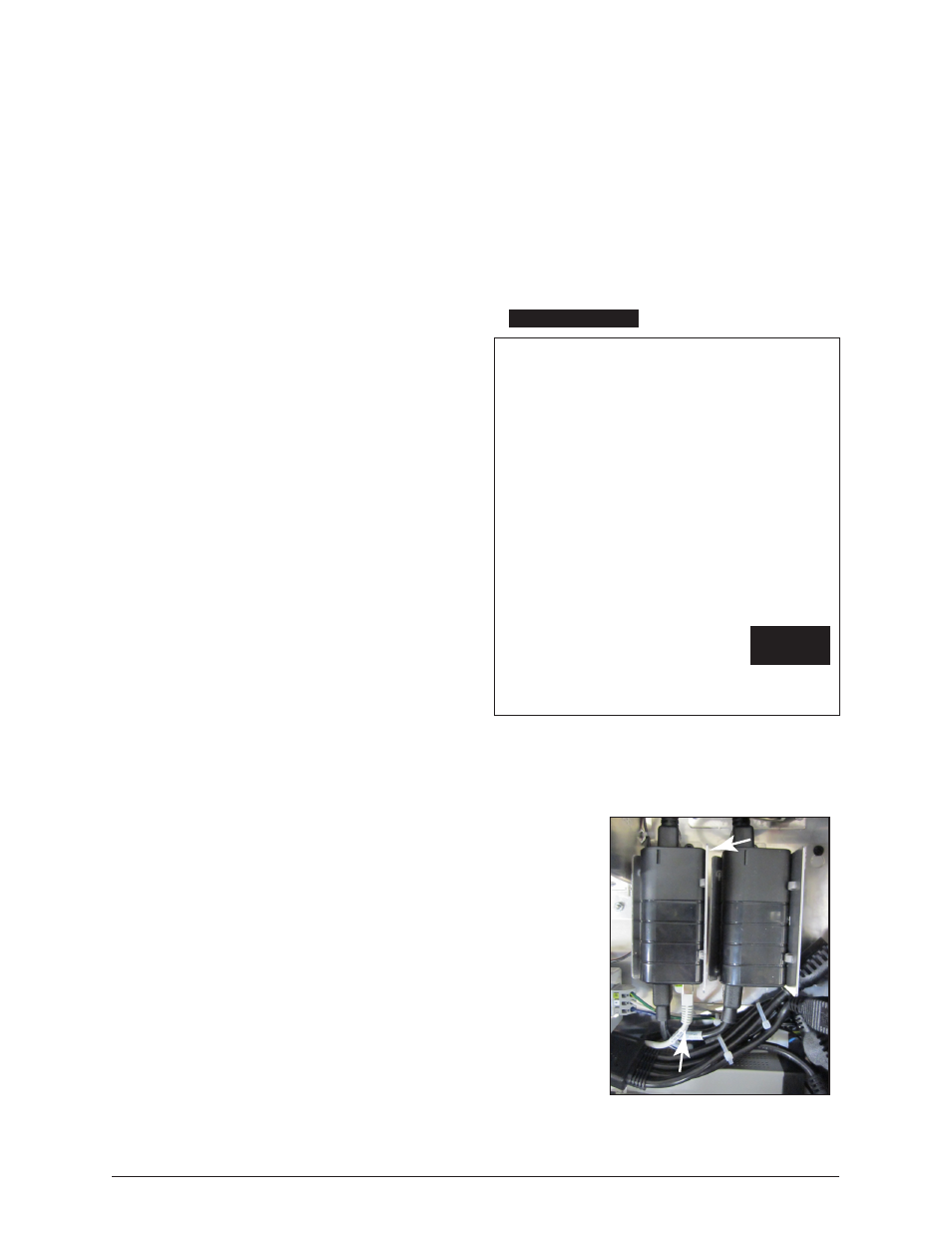

Figura 19: Inyector POE e interruptor de red en la
unidad del ISP
iBoot
Soporte
Cat-5
Figura 20: iBoot individual
Inyector POE
Interruptor
de red
