13 Prueba y extracción de los módulos
Sección 5: Prueba y extracción de los módulos
5.1 Sujeción de la correa de seguridad del módulo
Daktronics recomienda sujetar una correa de seguridad del módulo (ubicada en la caja de piezas
de repuesto) siempre que se quite un módulo. Para sujetar una correa de seguridad del módulo:
1. Sujete un extremo de la correa de seguridad del módulo al anillo de sujeción de la correa
de seguridad en la parte superior del módulo.
2. Pase la correa por una varilla para cables o una viga cercana. No ancle el módulo a otro
módulo.
3. Sujete el otro extremo de la correa de seguridad del módulo al anillo de sujeción de la
correa de seguridad en la parte superior del módulo.
5.2 Cómo retirar un módulo por el frente de la pantalla
(acceso delantero)
Herramientas necesarias: Llave hexagonal de 1 /
8
", correa de seguridad del módulo (de la caja de
repuestos)
Para retirar un módulo por el frente:
1. Con una mano colocada en el frente del módulo,
inserte la llave hexagonal de 1 /
8
" en el orificio de
acceso inferior. Consulte a la Figura 7.
2. Gire para liberar el seguro aproximadamente
un cuarto de vuelta en sentido contrario a las
manecillas del reloj.
3. Inserte la llave hexagonal de 1 /
8
" en el orificio de
acceso superior.
4. Gire para liberar el seguro aproximadamente
un cuarto de vuelta en sentido contrario a las
manecillas del reloj. Debe sentir que el módulo se
libera del frente de la pantalla.
5. Tire del módulo del frente de la pantalla lo
suficiente como para alcanzar la parte posterior del
módulo.
6. Desconecte los cables de energía y SATA desde la parte posterior del módulo.
7. Coloque suavemente el módulo sobre una superficie limpia y seca.
Nota: Si no hay lugar donde colocar el módulo, use una correa de seguridad para colgar
el módulo de la parte posterior de la pantalla. Sujete la correa de seguridad de tal forma
que no quede sin tensionar. Con cuidado, deje colgar el módulo, verificando que no dañe
el LED o las pestañas protectoras.

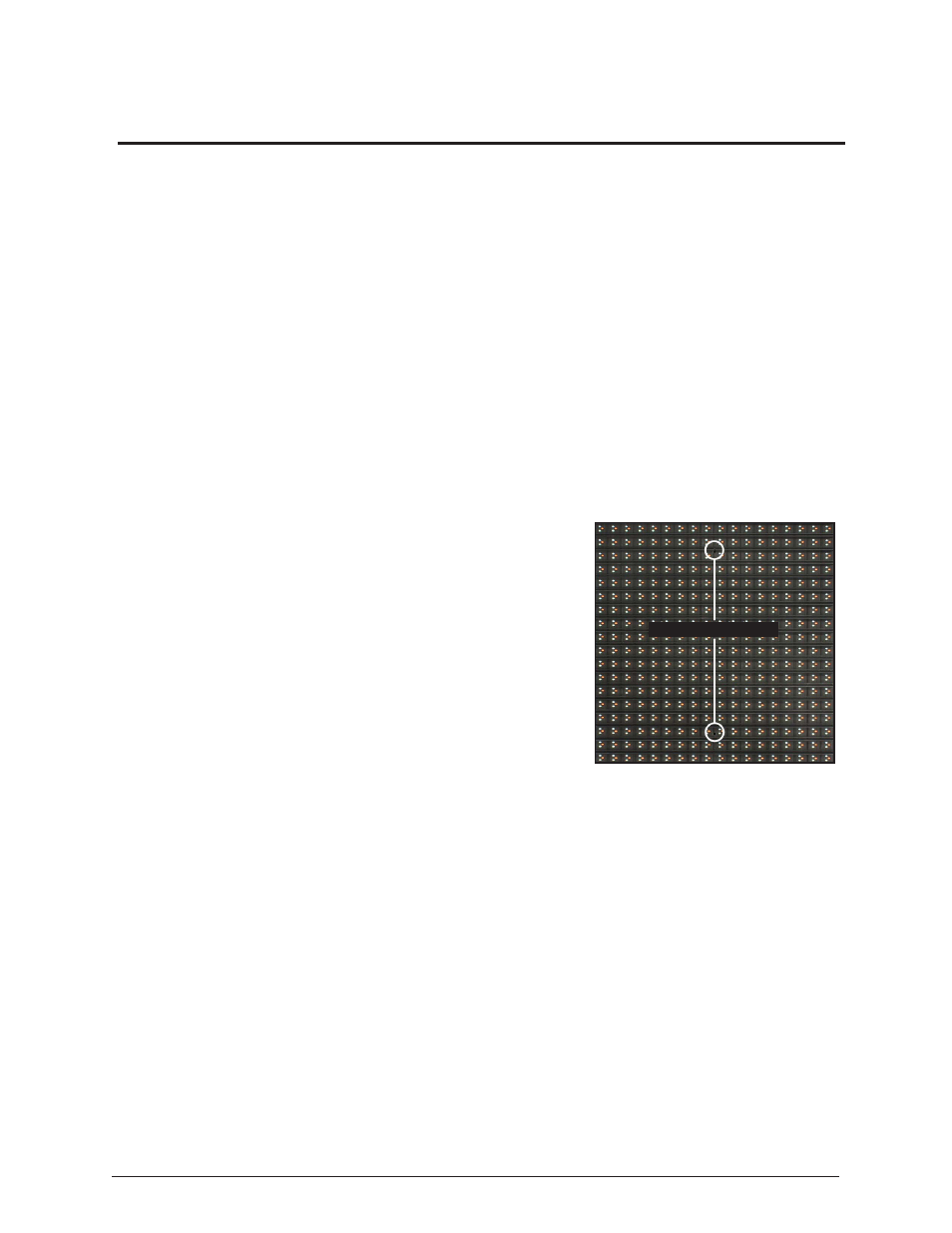

Figura 7: Orificios de acceso al módulo
Orificios de acceso
