14 Prueba y extracción de los módulos
5.3 Reinstalación del módulo (Acceso delantero)
1. Reinstale el módulo alineando el módulo con la abertura.
2. Vuelva a conectar los cables de energía y SATA.
3. Con cuidado, inserte el módulo en la abertura verificando que los cables SATA y de energía
no queden prensados entre el módulo y el frente de la pantalla.
4. Presione firmemente la mitad inferior del módulo contra la cara de la pantalla.
5. Inserte la llave hexagonal de 1 /
8
" en el orificio de acceso inferior y gire aproximadamente un
cuarto de vuelta en el sentido de las manecillas del reloj o hasta que sienta que se traba en su
lugar.
6. Inserte la llave hexagonal de 1 /
8
" en el orificio de acceso superior y gire aproximadamente un
cuarto de vuelta en el sentido de las manecillas del reloj o hasta que sienta que se traba en su
lugar.
7. Tire suavemente del módulo para verificar que esté asentado correctamente.
Nota: Si el módulo no está sujeto correctamente, los resortes del seguro del módulo lo
empujarán lejos del frente de la pantalla. Si observa esto, intente volver a colocar el módulo.
5.4 Extracción del módulo (Acceso posterior)
En ocasiones, al extraer un módulo desde la parte posterior de la pantalla, ciertos componentes
de la pantalla pueden impedir su extracción. Si esto sucede, retire el componente de acuerdo con
las instrucciones provistas en la
Sección 6 y posteriormente extraiga el módulo. Vuelva a colocar
todos los componentes al finalizar las tareas de servicio del módulo.
Herramientas necesarias: Llave hexagonal de 1 /
8
",
correa de seguridad del módulo (de la caja de
repuestos)
Para extraer un módulo por la parte posterior de la
pantalla:
1. Sujete un extremo de la correa de seguridad
a un anillo para la correa de seguridad en la
parte superior del módulo.
2. Pase la correa sobre una varilla de alambre
o un poste vertical dentro de la pantalla. No
ancle la correa de seguridad a otro módulo.
3. Sujete el otro extremo de la correa de
seguridad a un anillo de sujeción de la
correa de seguridad en la parte inferior del
módulo.
4. Desconecte los cables de energía y SATA de
la parte posterior del módulo.
5. Con una llave hexagonal de 1 /
8
",
gire el engranaje del seguro inferior
aproximadamente un cuarto de vuelta en
el sentido de las manecillas del reloj para
liberar el seguro.

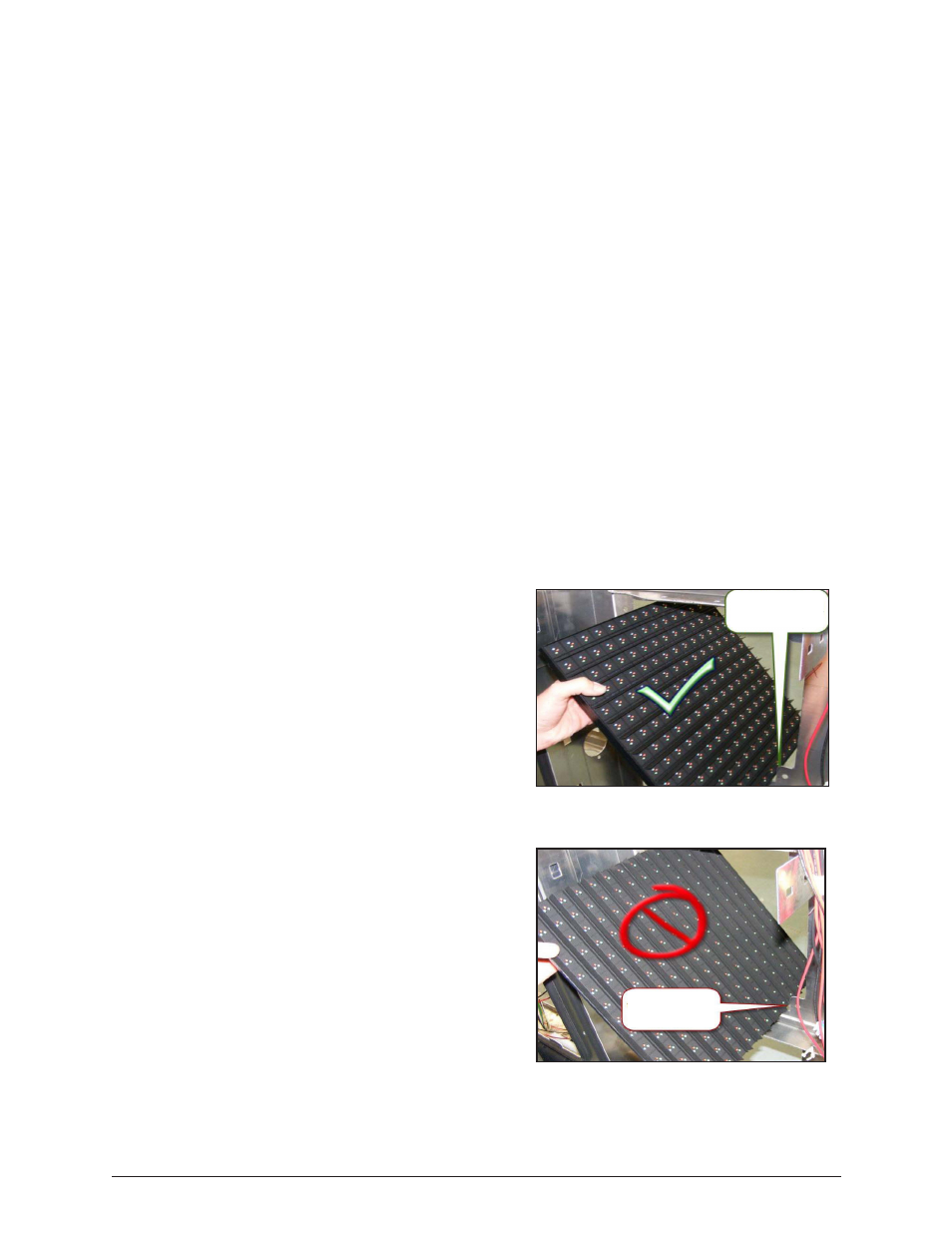

Figura 8: Extracción correcta del módulo desde
la parte posterior
Figura 9: Extracción incorrecta del módulo
desde la parte posterior
Aleta protectora
protege la lámina
delantera y los LED
Pueden producirse daños
a la aleta protectora y a
los LED si se enganchan
en la lámina delantera
