15 Prueba y extracción de los módulos
6. Con una llave hexagonal de 1 /
8
", gire el engranaje del seguro superior aproximadamente
un cuarto de vuelta en el sentido de las manecillas del reloj para liberar el seguro.
Nota: Siempre sostenga el módulo de manera firme cuando lo retira de la lámina delantera.
7. Rote el módulo de tal forma que le permita guiarlo por la abertura del marco sin
enganchar las aletas protectoras o los LED en el gabinete. Figura 8 muestra la manera
correcta de quitar el módulo de la parte posterior. Figura 9 muestra la manera incorrecta
de quitar el módulo de la parte posterior.
5.5 Extracción del módulo de la fila inferior de una sección
(Acceso posterior)
Herramientas necesarias: Llave Allen de 1 /
8
" de 90°, correa de seguridad de módulo
Para retirar un módulo a lo largo de la fila inferior:
1. Siguiendo el procedimiento descrito en la Sección 5.4, quite el módulo que está arriba del
módulo en cuestión.
2. Desconecte los cables SATA y de energía del módulo.
3. Conecte una correa de seguridad del módulo de un anillo de sujeción de la correa de
seguridad en el módulo a un miembro estructural dentro de la pantalla.
4. Inserte la llave Allen de 90° en el engranaje del seguro superior del módulo.
5. Gire aproximadamente un cuarto de vuelta en el sentido de las manecillas del reloj para
liberar el módulo de la lámina delantera.
6. Mientras sostiene la parte posterior del módulo, inserte la llave Allen de 90° en el
engranaje del seguro inferior del módulo.
7. Gire aproximadamente un cuarto de vuelta en el sentido de las manecillas del reloj para
liberar el módulo de la lámina delantera.
8. Extraiga el módulo alejándolo del frente de la pantalla, girándolo y rotándolo a 90°, y
tirando de él a través la lámina delantera.
Nota: Asegúrese de que las pestañas protectoras estén colocadas a lo largo al tirar del
módulo por el frente de la pantalla de tal forma que no se dañen por la lámina delantera.
9. Repare o reemplace el módulo según sea necesario.
10. Siga los pasos 1-8 en sentido inverso para volver a colocar el módulo.
5.6 Extracción del módulo desde atrás de un panel de terminación
(Acceso posterior)
Herramientas necesarias: Destornillador Phillips, llave Allen de 1 /
8
", correa de seguridad del
módulo
1. Ubique los dos
tornillos de liberación
a lo largo de la parte
superior del panel de
terminación. Consulte
la
Figura 10.
2. Use el destornillador
Philips para girar
cada tornillo en
sentido contrario a las
manecillas del reloj
hasta que el panel de
terminación se separe
de la pantalla.

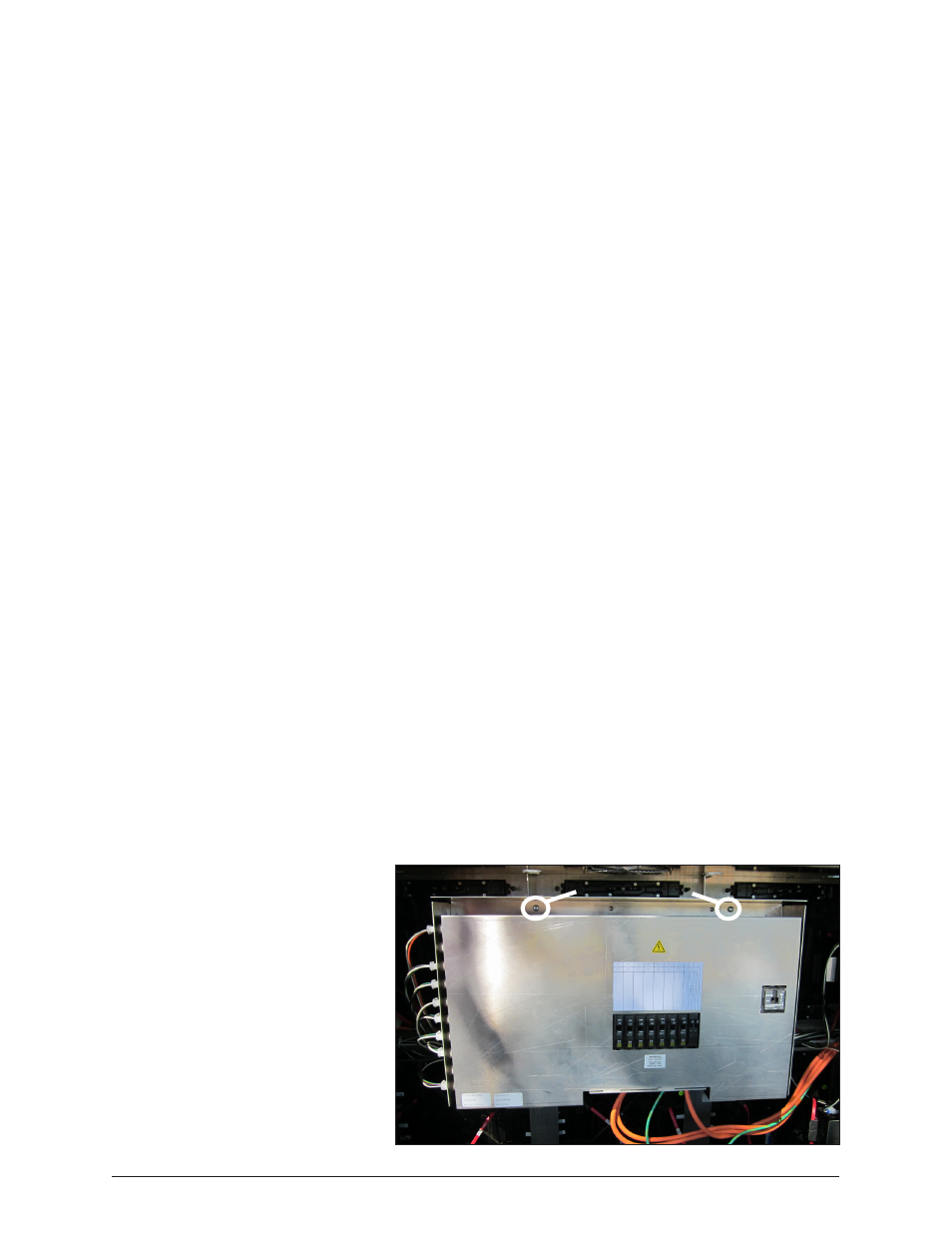

Liberación del panel de terminación
Figura 10: Panel de terminación
