18 Prueba y reemplazo de los componentes de la pantalla
6.3 Prueba y reemplazo del Enrutador ProLink
Un Enrutador ProLink (PLR) envía la señal desde el DMP-8065 a los módulos a través de los
cables SATA. Para la serie 4203, los PLR tienen energía redundante.
Prueba de un PLR
Antes de reemplazar un PLR, puede ser útil realizar una autoprueba. Para realizar esta prueba:
1. Conecte un cable de fibra dúplex desde el Puerto A de fibra al Puerto B de fibra. Consulte
la Figura 13.
2. Conecte un cable SATA en buenas condiciones desde el Puerto A de SATA al Puerto B de
SATA.
3. Conecte el cable de alimentación al PLR. De esta forma se iniciará la autoprueba del PLR.
4. Espere a que se complete la prueba. Esto
puede demorar hasta 90 segundos. Si el PLR
ha enviado y recibido datos exitosamente
por cada uno de los puertos, las letras P.A.S.
aparecerán en la pantalla de siete segmentos.
Si aparecen las letras E.r.r., la pantalla de
siete segmentos mostrará los números de los
puertos problemáticos. Consulte el
Manual del
Enrutador ProLink 6050 en el Apéndice A para
ver una lista completa de los códigos de error.
5. Reemplace el PLR si el error continúa después
de la solución del problema.
Reemplazo del Enrutador ProLink
Herramientas necesarias: Destornillador Phillips
1. Acceda al interior de la pantalla siguiendo los
pasos indicados en la Sección 4.
2. Desconecte los cables SATA y de energía del PLR. Con un destornillador Phillips, afloje
el tornillo de ajuste de la unidad del PLR.
3. Levante la unidad del PLR para separarla de la pantalla.
4. Siga los pasos 2-3 en sentido inverso para instalar el nuevo PLR.
5. Verifique que los cables se asienten correctamente.
6.4 Reemplazo de las fuentes de alimentación del PLR
Cada PLR tiene una fuente de alimentación y una fuente de alimentación redundante. Si
una fuente de alimentación falla, el PLR seguirá funcionando con la fuente de alimentación
redundante. Para reemplazar una fuente de alimentación del PLR que no funciona:
1. Desconectar todos los cables de energía hacia la fuente de alimentación y desde esa
fuente de alimentación al PLR.
2. Tire de la pestaña de la fuente de alimentación. Consulte la Figura 12.
3. Gire la fuente de alimentación hacia adelante y levántela de las clavijas.
4. Siga los pasos 1-3 en sentido inverso para instalar una fu ente de alimentación de
reemplazo.

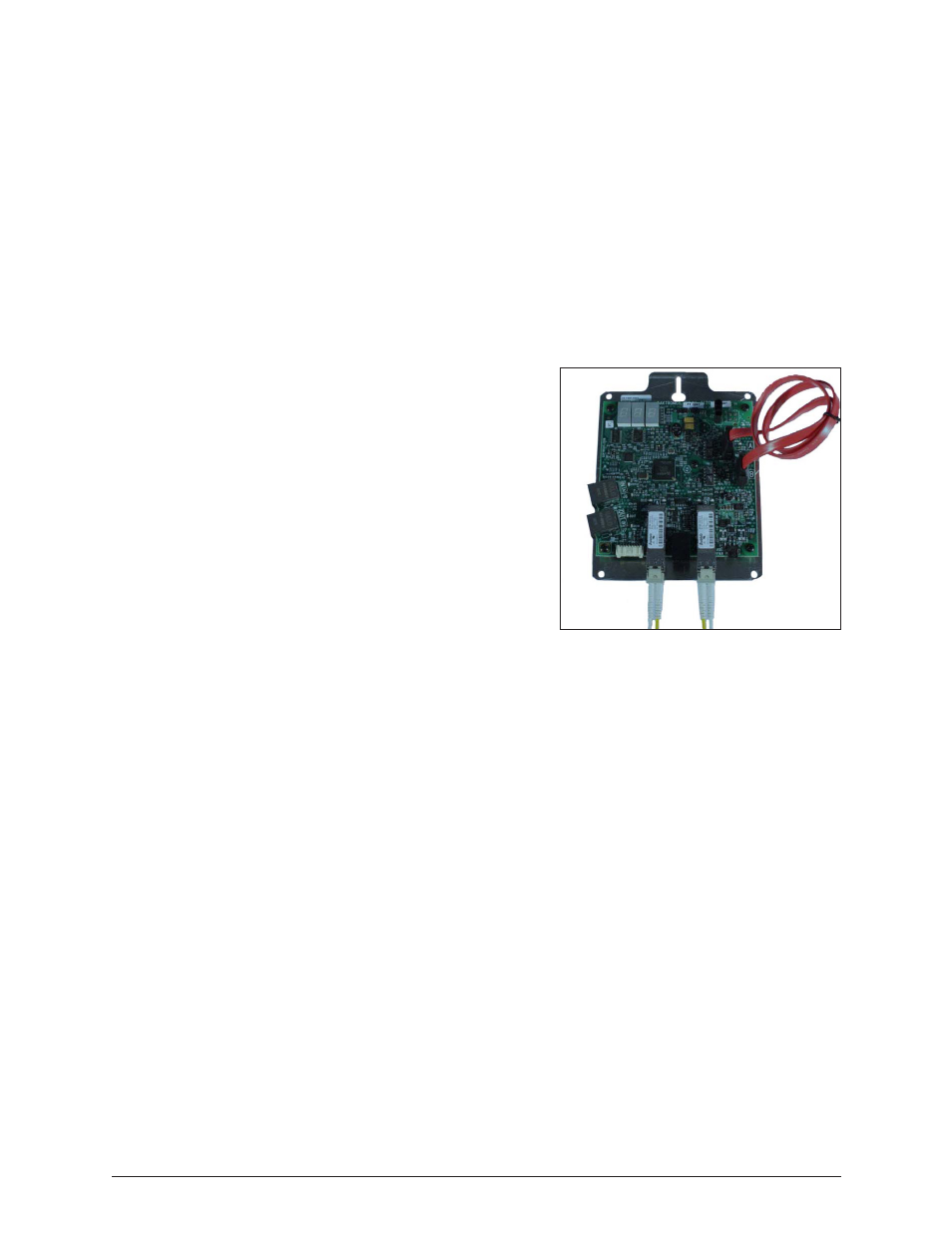

Figura 13: Enrutador ProLink conectado para
autoprueba
