ENSAMBLAJE
================================================================================================
3
4
25
10
19
25
45
3
10
19

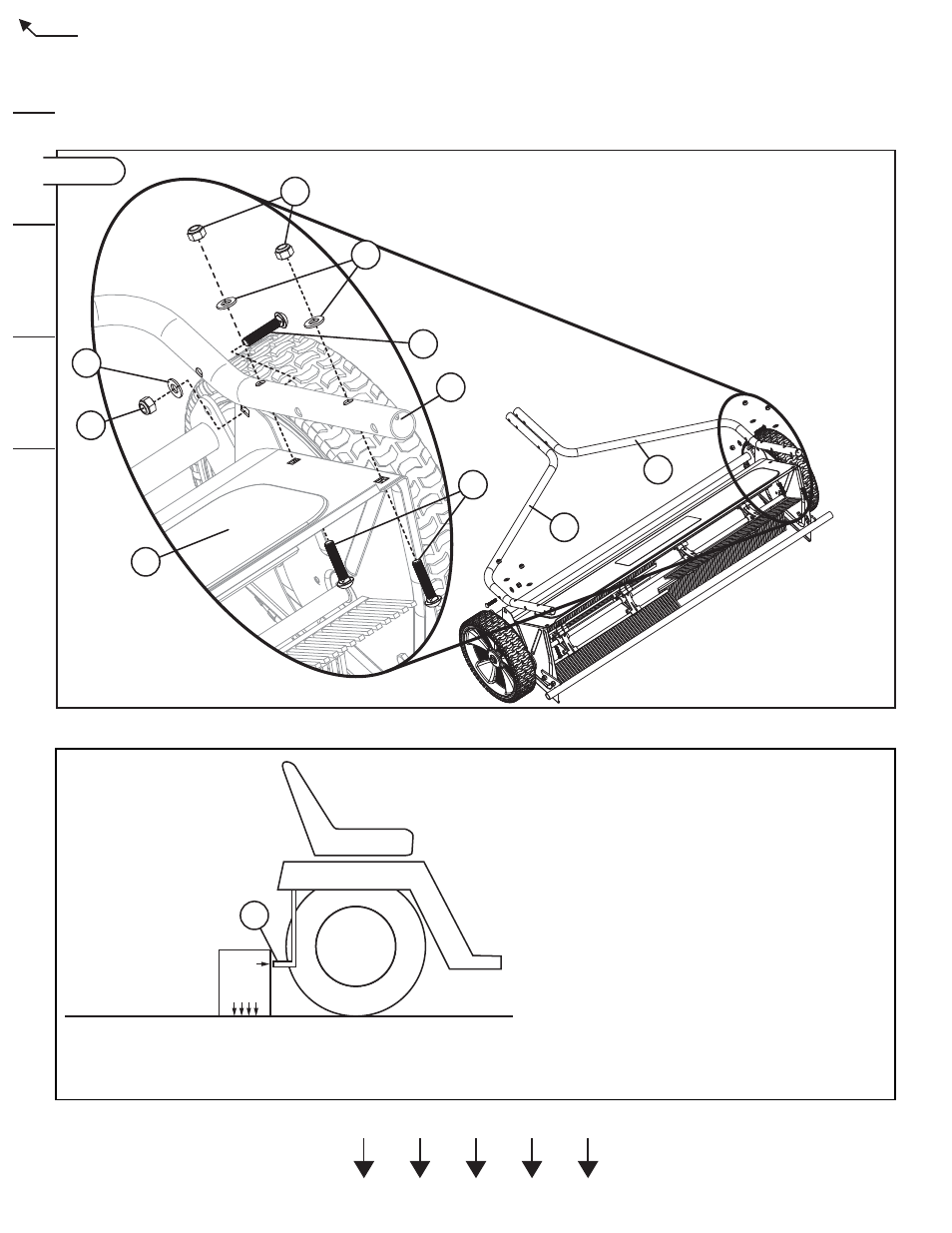

Figura 01
Ensamble la Barra de remolque derecha (3) y el Caño
de remolque izquierdo (4) al Alojamiento de la escobilla
(45) con los accesorios del Panel 01 tal como se
muestra en la Figura 01.
No ajuste los sujetadores todavía.
Este manual hará referencia a los paneles del blíster sellado de accesorios que se incluye con su barredora. Los
accesorios en el Panel 01 será utilizado con la Figura 01; el Panel 02 con la Figura 02; etc.
A
Medida de la altura del
platillo de enganche
Estacione el vehículo de remolque en una superfi cie
nivelada y fi rme, y coloque el freno de mano.
Tome la medida desde el piso hasta la parte inferior del
platillo de enganche posterior (A).
Nota: puede usar la escala en el margen de esta página
como guía para alturas de platillo de enganche de hasta
11 pulgadas.
Registre esta medida aquí: _____________
Redondee esta medida hasta el número
entero más próximo: _____________
Por ejemplo:
Si la medida del platillo de enganche es 7-1/4”,
redondee a 7”.
Si la medida del platillo de enganche es 8-3/4”,
redondee a 9”.
Si la medida del platillo de enganche es una unidad
y media, redondee hacia arriba (ejemplo: 7-1/2” se
redondea a 8”).
