Brinly STH-420 BH Lawn Sweeper - Manual (Página 13)

1009727-A 13.
ENSAMBLAJE
================================================================================================
67
17
38
22
69
38
40
40
22
69
17

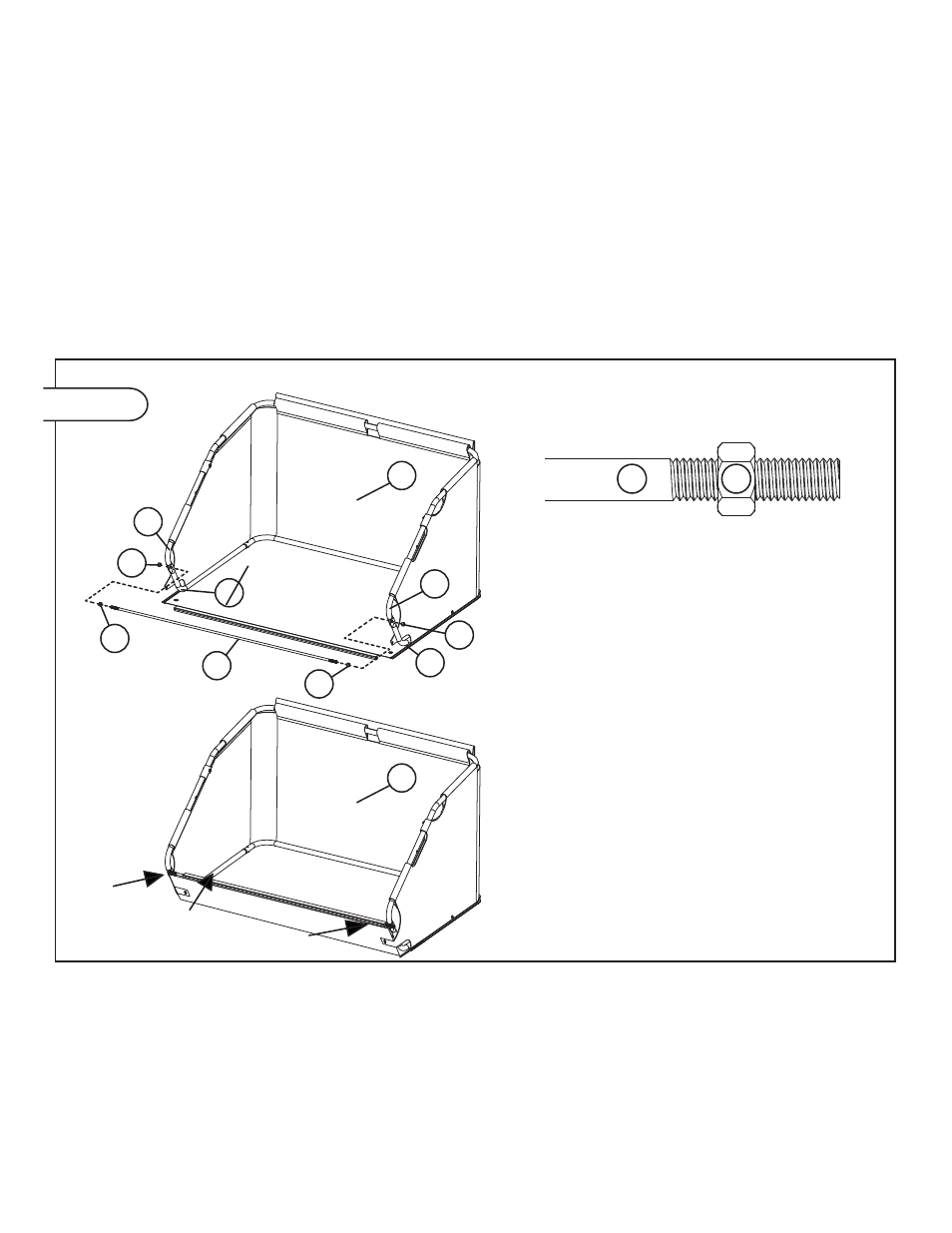

Con los accesorios del Panel 10, ensamble una Tuerca de 3/8”
(17) en cada extremo de la Varilla de tope de la cesta (67) hasta
que se encuentre aproximadamente en el medio de la rosca.
67 17
Ensamble cada uno de los extremos de la Varilla de tope de
la cesta (67) a través de los orifi cios en el frente de los Caños
laterales superiores (38) y de los Caños laterales inferiores (69).
Con los accesorios restantes del Panel 10, ensamble una
Tuerca de seguridad de 3/8” (22) en cada extremo de la Varilla
de tope de la cesta (67). Ajuste la Tuerca de seguridad (22)
hasta que la Varilla de tope de la cesta (67) quede nivelada con
la parte superior de la Tuerca de seguridad (22).
Nota: sostenga la Varilla de tope de la cesta (67) con pinzas
mientras ajusta las Tuercas de seguridad (22).
Los Caños laterales superior e inferior deben quedar entre la
Tuerca (17) y la Tuerca de seguridad (22) en la Varilla de tope
de la cesta (67), pero deben estar lo sufi cientemente sueltos
como para moverse libremente. Si los caños no se mueven
libremente, afl oje la Tuerca (17).
Tire hacia arriba la parte inferior de la Cesta (40) desde el Canal
“J” y enganche el Canal “J” en la Varilla de tope de la cesta (67).
Trabe a presión las solapas laterales en la parte inferior de la
Cesta (40) tal como se muestra. Nota: la solapa debe estar
quedar en la parte exterior de los Caños laterales inferiores (69)
luego del ensamblaje.
Gancho
Traba
a pre-
sión
Traba a presión
Canal “J”
Figura 10
Varillas Bisagra
Sólo
