1009727-A 20.
MANTENIMIENTO
================================================================================================
Mantenimiento preventivo:
General
1. No deje que el material permanezca en la cesta por períodos de tiempo
prolongado. Limpie la cesta con una manguera de agua y deje secar
completamente antes de almacenarla.
2. Controle que las partes móviles no estén desgastadas y que puedan moverse
libremente.
3. Controle que todos los sujetadores estén ajustados y vuelva a ajustarlos de ser
necesario.
4. Revise las superfi cies pintadas en busca de óxido. Lije suavemente y arregle
las partes dañadas con pintura esmaltada.
5. Se deben lubricar con regularidad el Pasador de espiga y el Piñón de mando.
Se recomienda realizar esto dos veces al año, como mínimo: en otoño, antes
de almacenarla, y nuevamente en primavera, antes del primer uso. Siga
el procedimiento detallado a continuación en la sección de mantenimiento
‘Engranaje de mando y ruedas’.
6. Controle que los Piñones de mando y los Pasadores de espiga no estén
dañados y reemplácelos de ser necesario. Son piezas cuyo desgaste es
normal. Póngase en contacto con el Departamento de Atención al Cliente para
adquirir las partes de repuesto.
7. Lubrique los Ejes de las ruedas anualmente con el procedimiento descrito en
la sección Mantenimiento.

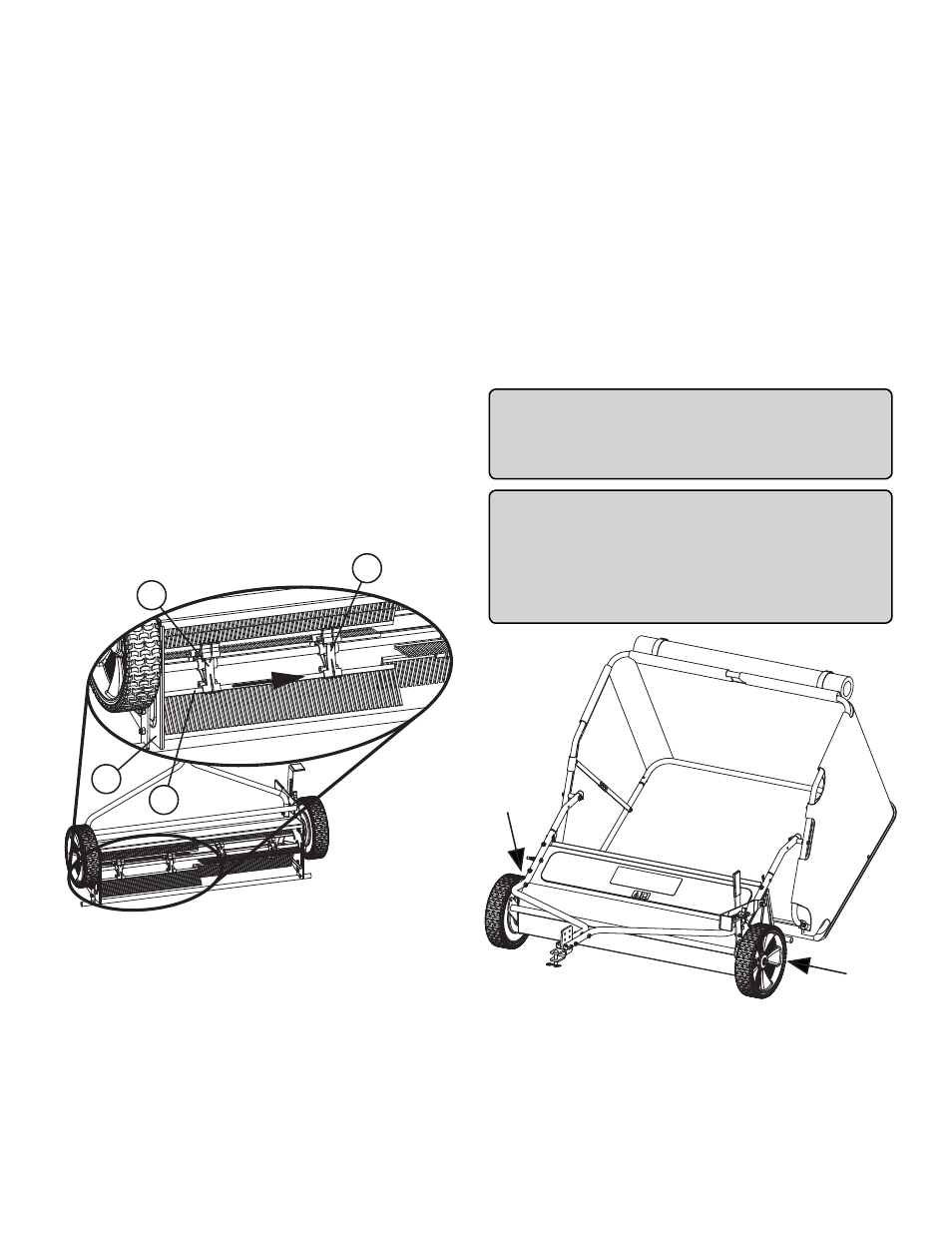

Reemplazo de la sección de la escobilla
Nota: este procedimiento mostrará un ejemplo para reemplazar la Sección de la
escobilla (55) del lado derecho. Invierta las direcciones de jalado para reemplazar la
Sección de la escobilla del lado izquierdo.
Herramientas necesarias:
Gafas de seguridad, guantes de trabajo
Mazo de goma
45
55
60
60
1. Coloque la barredora en posición de almacenamiento sobre una superfi cie
plana y limpia como el piso del garaje o la vereda (no cuelgue la cesta desde
el ensamblaje de la horquilla).
2. Revise la Sección de la escobilla y tenga en cuenta que lado tiene las cerdas
más cortas (estas estarán ubicadas cerca del riel de metal de la Sección
de la escobilla). Es importante que la nueva Sección de la escobilla esté
ensamblada en la misma orientación.
3. Utilice la maza de goma para golpear el riel de metal de la Sección de la
escobilla (55) hacia la izquierda. Esto afl ojará la Sección de la escobilla del
Sujetador de la escobilla (60).
4. Utilice los guantes de trabajo y agarre con fi rmeza la Sección de la escobilla
(55) entre los Sujetadores de la Escobilla (60) y jale hacia la derecha. Continúe
jalando la Sección de la escobilla (55) hacia la derecha hasta que quede
liberada de ambos Sujetadores de la escobilla (60).
Nota: puede ser necesario tener a una segunda persona para que sostenga la
barredora en su lugar mientras libera la Sección de la escobilla (55).
5. Aliñe el riel de metal de la nueva Sección de la escobilla (55) con la ranura que
se encuentra dentro del Sujetador de la escobilla (60). Nota: la orientación de
las cerdas más cortas de la Sección de la escobilla (55) se debe observar en
el Paso 2.
6. Coloque la Sección de la escobilla (55) en el Sujetador de la escobilla (60) con
la maza de goma.
7. Continúe introduciendo la Sección de la escobilla (55) en el primer Sujetador
de la escobilla (60). Asegúrese de alinear el riel de metal de la Sección de la
escobilla (55) con la ranura del segundo Sujetador de la escobilla (60).
8. Continúe golpeando la Sección de la escobilla (55) dentro de los Sujetadores
de la escobilla (60) hasta que el riel de metal se alinee con las dos Secciones
de la escobilla (55) restantes o cerca de ½ hasta ¾ de pulgada desde el panel
lateral del Alojamiento de la escobilla (45.)
9. Gire el ensamblaje de la escobilla y confi rme que no haya contacto entre el riel
de metal de la Sección de la escobilla (55) y el panel lateral del Alojamiento de
la escobilla (45). Si hubiera contacto, jale la Sección de la escobilla (55) hacia
la derecha hasta que el ensamblaje de la escobilla gire libremente.
10. Si es necesario, repita esta acción con las Secciones de la escobilla (55)
restantes.
Engranaje de mando y ruedas
Importante: Se deben usar gafas de seguridad mientras
se realizan trabajos de mantenimiento en la barredora.
Se deben usar guantes (de goma o látex) resistentes a
solventes cuando se utilizan productos de limpieza o
lubricantes.
Importante: Los piñones motrices (64 y 65) son específi cos
para el lado derecho y el izquierdo según se indica en
la superfi cie inferior de la pieza. El piñón motriz del lado
izquierdo (64) está indicado con una “L” y el piñón motriz
del lado derecho con una “R”.
Consulte la siguiente imagen que muestra el lado derecho
y el izquierdo de la barredora.
Derecha
Izquierda
Herramientas necesarias:
• Gafas de seguridad, guantes de goma o látex
• Destornillador de punta mediana plana
• Pinzas para anillos de retención (externo)
• Llave de 7/16 pulgadas
• Llave de 1/4 pulgadas
