ESPECIFICACIONES
================================================================================================
FUNCIONAMIENTO
================================================================================================
23
30
68

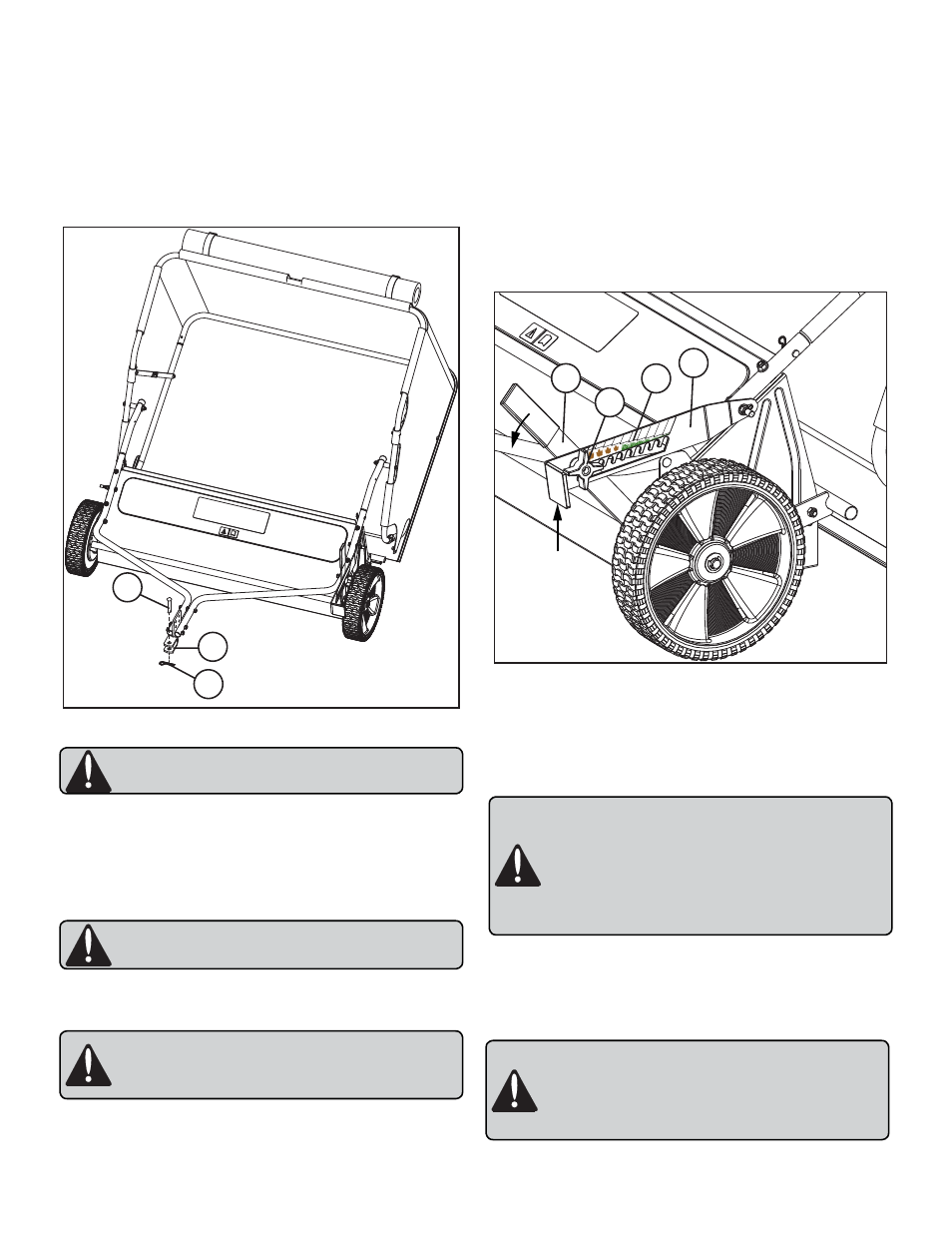

Sujeción de la barredora
PRECAUCIÓN: Evite lesiones. Antes de enganchar la
barredora, asegúrese de que la cesta esté completamente
vacía.
1. Estacione el vehículo de remolque en una superfi cie nivelada y fi rme, y
coloque el freno de mano.
2. Aliñe la Horquilla (68) con el platillo de enganche del vehículo de remolque.
3. Instale el Perno de horquilla (23) a través del Ensamblaje de la horquilla (68) y
el platillo de enganche del vehículo de remolque, y asegúrelo con el Pasador
de chaveta (30).
Extracción de la barredora
PRECAUCIÓN: Evite lesiones. Antes de enganchar la
barredora, asegúrese de que la cesta esté completamente
vacía.
1. Confi rme que la Cesta esté vacía.
2.
Estacione el vehículo de remolque en una superfi cie nivelada y fi rme, y
coloque el freno de mano.
PRECAUCIÓN: Evite lesiones. La barredora y la barra de
remolque de la barredora se moverán al quitar el pasador
de enganche. Tenga cuidado al quitar el pasador de
enganche y al mover la barredora.
3. Extraiga el Pasador de chaveta (30) y el Perno de horquilla (23).
4. Aleje la barredora del vehículo de remolque.
5. Coloque el Perno de horquilla (23) a través del Ensamblaje de la horquilla (68)
y asegúrelo con el Pasador de chaveta (30) para el guardado.
Ajuste a la posición de traslado
2 3 4 5 6
7 8 9 10
1
2
1
31
41
Para ajustar la barredora para trasladarla:
1. Estacione el vehículo de remolque en una superfi cie nivelada y fi rme, y
coloque el freno de mano.
2. Afl oje la Perilla (31) (pero no la quite) y ajuste el Brazo de bloqueo (1) en la
décima posición (tal como lo indica la Etiqueta de Ajuste [41]). Para ver las
instrucciones de ajuste, consulte la sección “Ajuste de altura de la escobilla”.
Determinación del peso máximo de remolque
PRECAUCIÓN: Evite lesiones. Remolcar una carga
excesiva puede causar pérdida de tracción y pérdida de
control en las pendientes. La distancia necesaria para
detenerse aumenta con la velocidad y el peso de la carga
remolcada.
El peso total remolcado no debe exceder el peso
combinado del vehículo remolcador, el lastre y el
operador.
El peso de carga máximo que se muestra a continuación es el peso promedio de la
barredora más el peso de la cesta cargada.
Modelo Capacidad de carga
STH-420BH / STS-427LXH 34 Kg (75 lbs) vacía
88,45 Kg (195 lbs) con césped húmedo
Precaución: Evite lesiones. Si se requiere peso adicional
al remolcar, agregue peso en las ruedas traseras o
delante de éstas. Agregar peso detrás de las ruedas
traseras puede afectar el arranque de la máquina.
Consulte el manual del vehículo de remolque para
obtener información acerca de la adición de peso.
Velocidad máxima de remolque: 8 Km /h (5 mph)
Capacidad de la cesta: 566,34 litros (20 cu. Ft.)
Peso máximo de la cesta: 54,43 Kg (120 lbs)
Peso vacía: 34 Kg (75 lbs)
Peso máximo de remolque: 88,45 Kg (195 lbs)
