1009727-A 21.
MANTENIMIENTO
================================================================================================

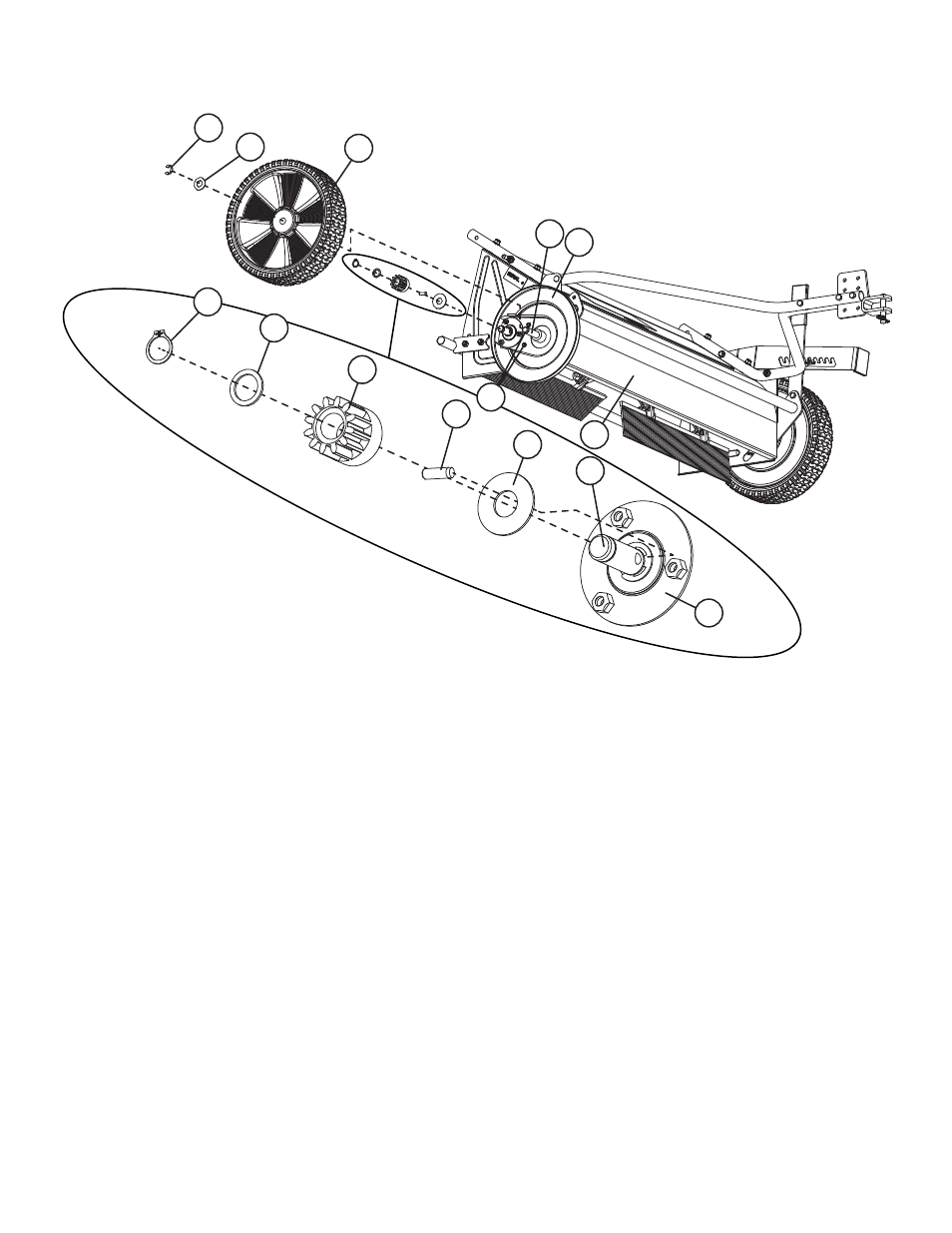

53
50 46
42
44
45
62
59
65
57
58
56
61
63
Engranaje de mando y
ruedas
Desmontaje y revisión
1. Coloque la barredora en posición de almacenamiento sobre una superfi cie plana y limpia como el piso del garaje o la vereda (no cuelgue la cesta
del ensamblaje de la horquilla).
2. Utilice un destornillador de punta plana mediano para quitar el Anillo-E (53).
3. Saque el Buje de la máquina (50) y la Rueda (46).
4. Revise que el engranaje de la Rueda y el orifi cio del Eje de la rueda no estén dañados o gastados.
5. Revise que el Eje de la rueda (44) no esté dañado o gastado. Nota: el Eje de la rueda (44) se puede quitar desde el interior del alojamiento de la
escobilla.
6. Limpie cualquier suciedad o restos del interior de la Rueda (46) y de la Cubierta para polvo (42).
7. Asegúrese de que los Tornillos roscadores (63) que sostienen la cubierta para polvo no estén fl ojos Advertencia: ¡No ajuste demasiado!
8. Quite la Arandela de sujeción (62) desde la hendidura en el engranaje del piñón de mando. Este ejemplo muestra el Piñón de mando derecho o
(65).
9. Quite la Arandela plana (59) y el Piñón de mando (65). Nota: Coloque una mano debajo del Piñón de mando cuando lo esté sacando ya que el
Pasador de espiga (57) puede caerse.
10. Revise y limpie el interior del Piñón de mando. Tenga en cuenta que la parte inferior de este engranaje tiene una letra “R” grabada, que indica que
es el Piñón de mando derecho.
11. Quite el Pasador de espiga (57) del Eje de la escobilla (56) (si no se ha caído todavía).
12. Revise y limpie el Pasador de espiga.
13. Revise y limpie el orifi cio del Pasador de espiga en el eje de la escobilla. Puede utilizar un trapo o una toalla de papel pequeña para limpiar el
interior del orifi cio.
14. Quite la Arandela plana grande (58). Revise y limpie la arandela y el área alrededor del Eje de la escobilla (56).
Si necesita reemplazar el Retén del cojinete (61), continúe con el Paso 15.
Si el Retén del cojinete (61) no necesita ser reemplazado, continúe con la sección “Ensamblaje y lubricación”.
15. Si necesita reemplazar el Retén del cojinete (61), quite los Tornillos roscadores (63) y la Cubierta para polvo (42).
16. Quite el Anillo-E (53) con un destornillador de punta plana mediano.
17. Quite las Tuercas de seguridad (20) que fi jan el Retén del cojinete. Nota: no deje que los Pernos de cabeza redonda (48) caigan fuera del platillo
lateral del Pivote inferior (43).
18. Quite el Retén del cojinete (61).
