ENSAMBLAJE
================================================================================================
34
6
24
15
38
25
5
A
Figura 11

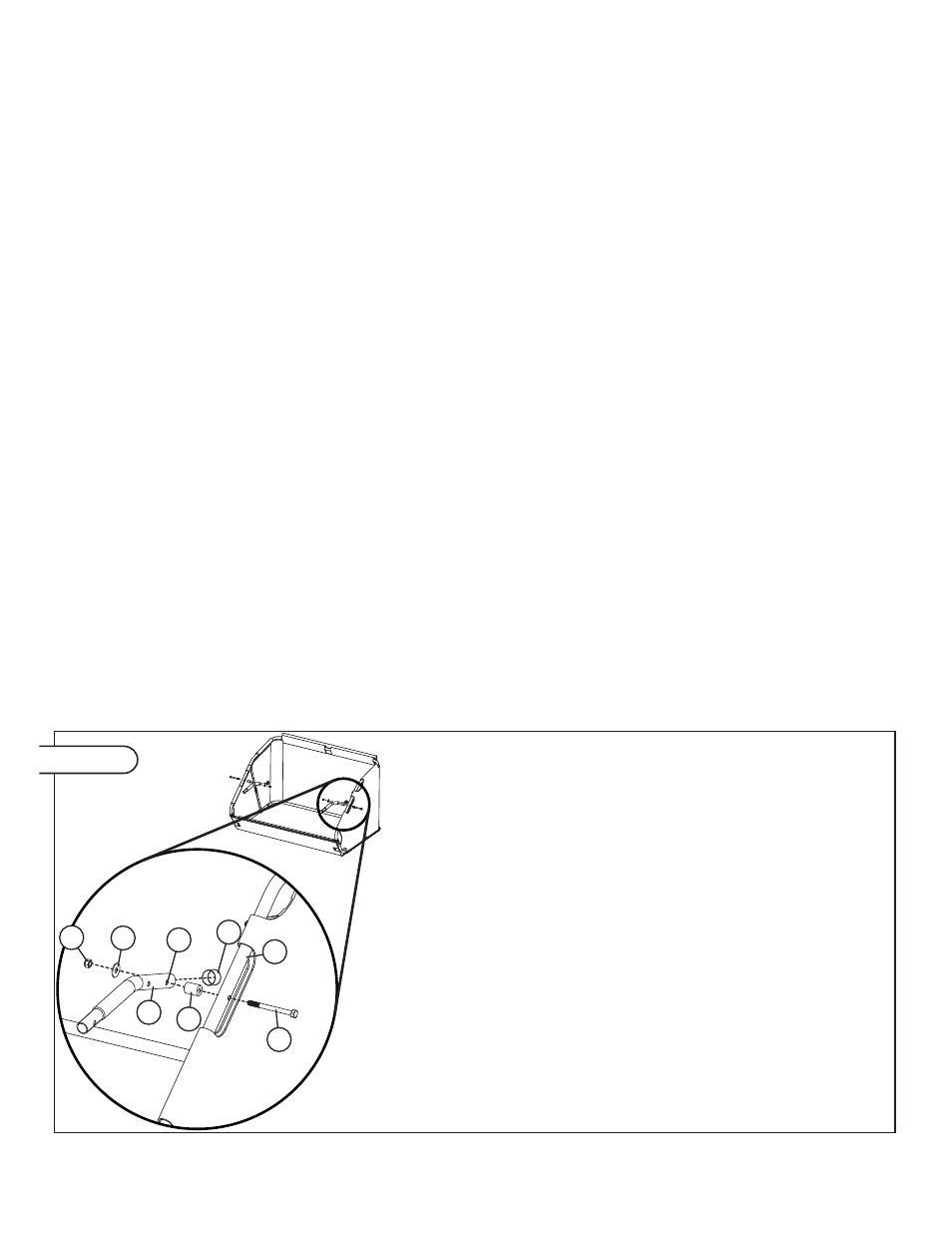

Con los accesorios del Panel 11, ensamble los Soportes para
cesta (5) en los Caños laterales superiores (38) tal como lo
muestra la Figura 11. Asegúrese de que el orifi cio más cercano
al extremo del caño lateral superior (A) se utilice tal como se
muestra.
Nota: Ajuste por completo la Tuerca de seguridad de nylon (25)
y luego suéltela lo sufi ciente como para que el Soporte para
cesta (5) pueda moverse libremente.
Ensamble las Tapas vinílicas (24) a los Soportes para cesta (5)
tal como se muestra.
