Conexión de la puerta de enlace

ADVERTENCIA
Riesgo de heridas y de daños al equipo
La conexión de la puerta de enlace de telefonía al cableado telefónico

existente de la edificación sólo la debe realizar un instalador profesional.

Se debe eliminar las conexiones físicas a la empresa proveedora del

servicio telefónico y comprobar las buenas condiciones del cableado;

no debe haber presencia de voltaje alguno en dicho cableado. No es

necesaria la suspensión o cancelación del servicio telefónico. Si no se

cumple lo indicado anteriormente, podría ocurrir la pérdida de servicio

y/o daños permanentes al equipo de puerta de enlace de telefonía.

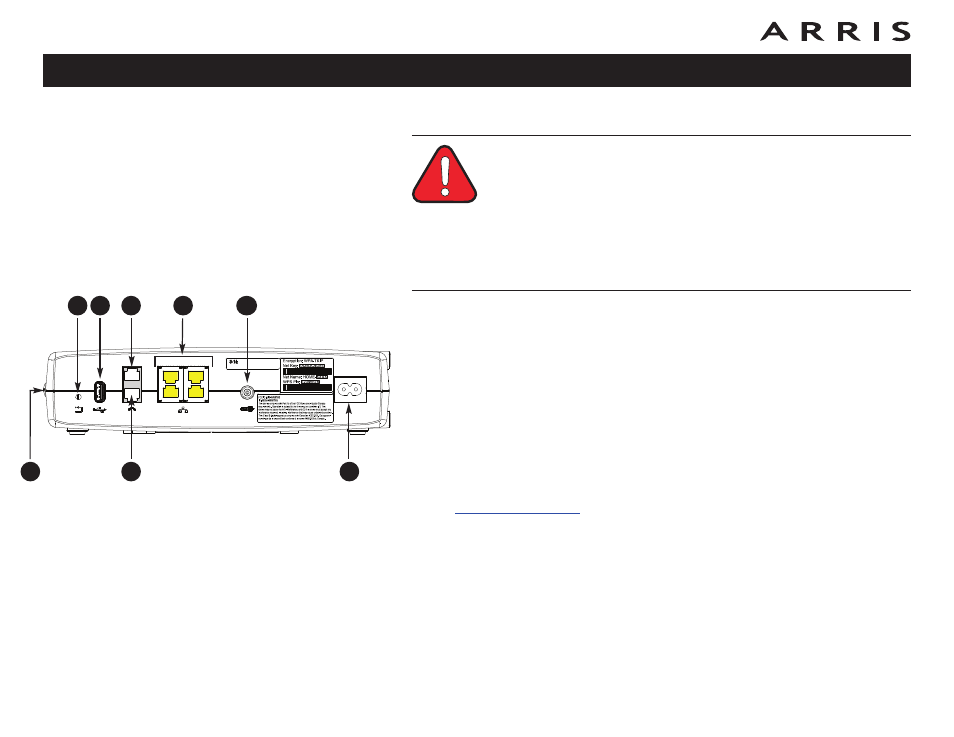

1 Conecte un extremo del cable coaxial a la toma de TV-Cable o al divisor, y

el otro extremo al conector de TV-Cable ("Cable") (G) en la puerta de enlace.

Apriete ambas conexiones a mano, y luego apriételas 1/8 de vuelta adicional

con una llave.
Nota: para mejores resultados, utilice un cable coaxial de alta calidad y la

menor cantidad posible de divisores, o ninguno, entre la toma de TV-Cable

y la puerta de enlace.

2 Inserte el extremo del cable eléctrico en el conector "Power" (H) en la parte

trasera de la puerta de enlace y enchufe el otro extremo en una toma de CA

cercana.
Se encenderá el indicador "Power" (electricidad) en el panel delantero de la

puerta de enlace, y luego parpadeará una vez (consulte la tabla de los

indicadores LED en el aparte "Uso de la puerta de enlace de telefonía"). Vea

Diagnóstico de fallas

si no se enciende el indicador "Power".

3 Conecte un extremo del cable Ethernet a alguno de los puertos Ethernet (F)

en la parte trasera de la puerta de enlace, y el otro extremo al puerto

Ethernet de la computadora, concentrador o enrutador de banda ancha.
Nota: si va a conectar una computadora, utilice el cable Ethernet incluido

en el paquete de la puerta de enlace.

4 Conecte un extremo del cable telefónico al puerto telefónico (D o E) en la

parte trasera de la puerta de enlace. Conecte el otro extremo al teléfono.
Nota: si va a conectar un teléfono de dos líneas que utiliza un único cable

con conectores RJ-14, enchufe el cable en el conector identificado como

“Telephone 1/2”.

Guía del usuario de la Touchstone TG852

24

Cable

Ethernet

10/100/1000

Telephone

Reset

USB

1/2

2

2

1

4

3

A

C

B

D

F

E

H

G
