Cable Ethernet
10/100/1000
Telephone Reset USB
1/2
2 2
1
4
3
A
C B
D
F E
H
G
TG852
P ow
er
Ethernet
DS US Online WiF
i
Secur
e
Tel 1 Ba
ttery Tel 2
B
E C A
D F H J
G I
19 Guía del usuario de la Touchstone TG852

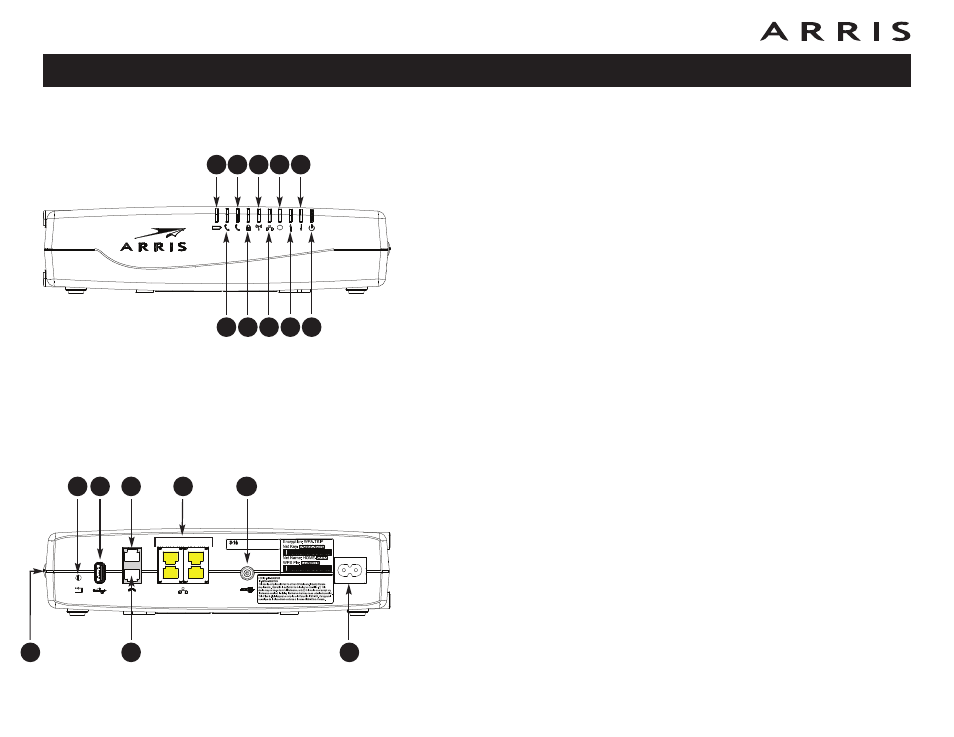

Panel delantero
El panel delantero de la puerta de enlace incluye los siguientes indicadores:
A Battery (batería): indica el estado de la batería.
B Tel 2: indica el estado de la línea telefónica 2.
C Tel 1: indica el estado de la línea telefónica 1.
D Secure (protegida): indica que está activa la configuración WPS (Wireless
Protected Setup) de protección.
E WiFi: indica el estado de la red inalámbrica.
F Ethernet: indica la conectividad Ethernet entre la puerta de enlace y
computadoras.
G Online (en línea): indica el estado de la transmisión de datos con Internet.
H US: indica la conectividad de carga.
I
DS: indica la conectividad de descarga.
J Power: (electricidad): indica si la unidad recibe alimentación de CA.
Panel trasero
El panel trasero de la puerta de enlace incluye los siguientes conectores y controles:
A Botón WPS: inicia la interconexión de la puerta de enlace con dispositivos
inalámbricos.
B Botón Reset: reinicia la puerta de enlace, como si la hubiese apagado y
prendido. Utilice un objeto puntiagudo no metálico para presionar este
botón.
C USB: puerto USB - para futura compatibilidad con dispositivos USB
D Telephone 1/2: conector para la primera línea telefónica (o para ambas
líneas de un teléfono de 2 líneas).
E Telephone 2: conector para la segunda línea telefónica.
F Ethernet (1 - 4): conectores para enlaces con puertos Ethernet de
computadoras.
G Cable: conector para el cable coaxial.
H Power (electricidad): conector para el cable eléctrico.
