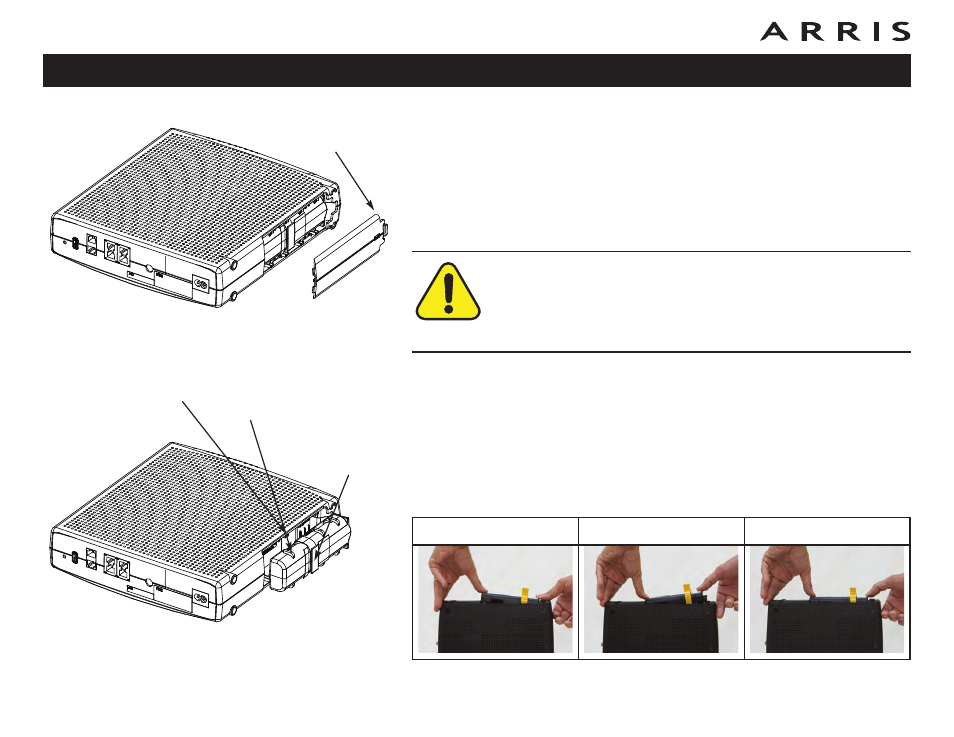

Instalación y reemplazo de la batería de respaldo
extendida de la TG852
Siga este procedimiento para instalar y reemplazar la batería de respaldo.
1 Haga presión sobre la traba de la puertecilla de la batería y jale hacia atrás
para abrirla (en la parte inferior de la puerta de enlace). Jale la puertecilla
hacia usted. Coloque la puertecilla a un lado en un sitio seguro.
ADVERTENCIA
Riesgo de daños al equipo
El conector de la batería en el interior de la puerta de enlace podría
dañarse si se inserta incorrectamente la batería. Siga cuidadosamente
las instrucciones del paso siguiente a fin de evitar daños a la puerta
de enlace
2 Sostenga la batería de modo que las guías de la batería queden alineadas
con las ranuras en la puerta de enlace, e inserte la batería en su
compartimiento. El diagrama a la izquierda muestra la orientación correcta.
Nota: Si la batería no está correctamente orientada, no será posible
insertarla totalmente en la puerta de enlace. La batería debe deslizarse
fácilmente al interior de su compartimiento. Alinee las ranuras del
compartimiento de la batería con las guías de la batería, y haga presión
uniforme sobre ambos extremos de la batería.
Guía del usuario de la Touchstone TG852 16
Cinta de
jalado de la
batería
Guía de la batería
Ranura de la batería
INCORRECTO INCORRECTO CORRECTO
Extremo de la traba
