Página 34
AJUSTES
Verificacion del Alineamiento de la Guia de
Inglete

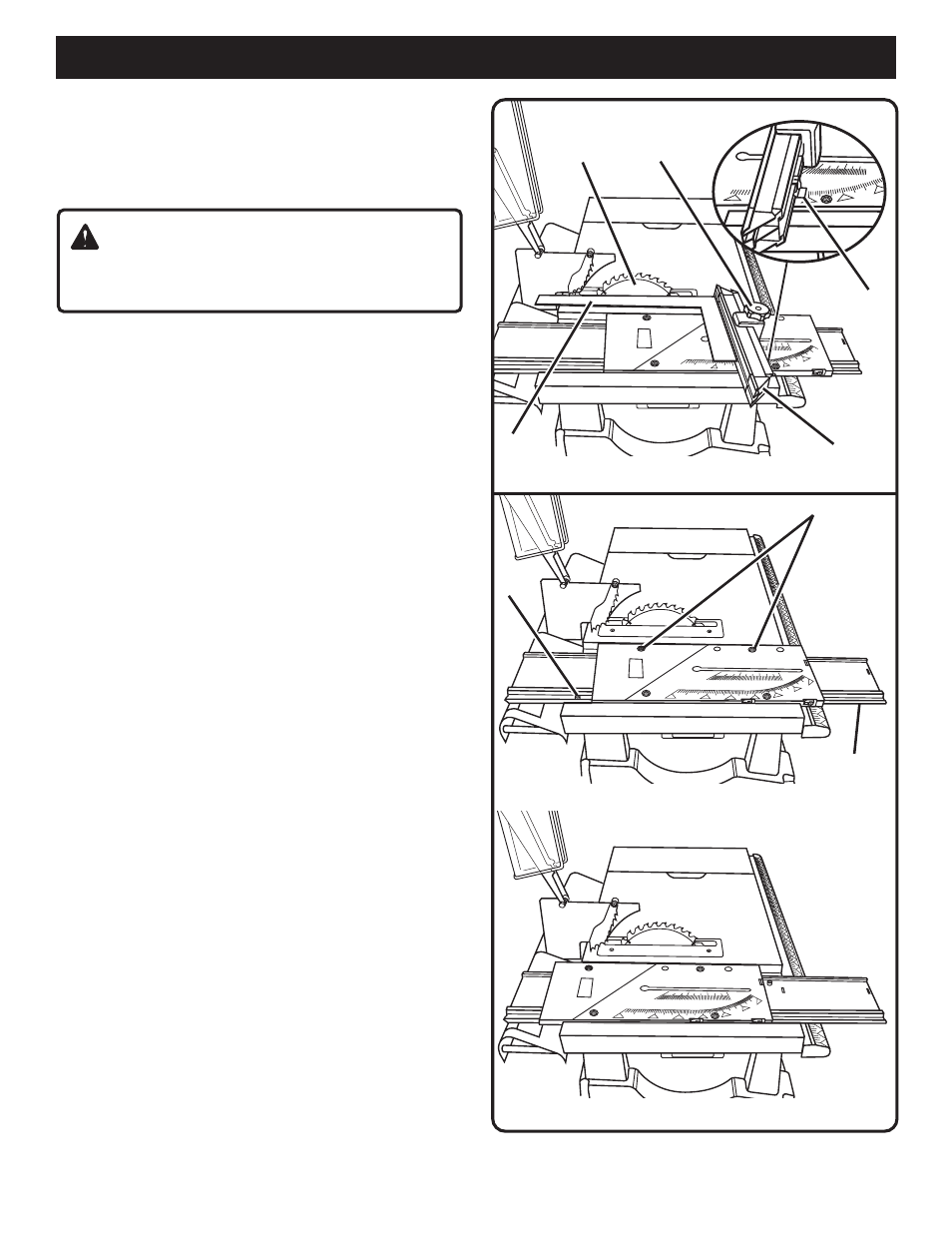

Ver la Figura 43.
La guía de inglete debe quedar perpendicular a la hoja cuando está
colocada a cero grado.
ADVERTENCIA:
Comience desenchufando su sierra. De lo contrario puede
resultar en la puesta en marcha accidental causando posibles
lesiones graves.
Regule la guía de inglete (H) a 0 ° como se muestra en la Figura
43. El indicador de inglete (I) debe estar colocado precisamente
a 0
° y asegurado en su lugar con la grampa de ajuste (J).
Nota: El tope rápido no es necesario para este procedimiento de
verificación. Sin embargo, si lo desea usted puede verificarlo
y ajustarlo a 0
° en este momento. Ver la sección Tope Rápido
que sigue a continuación.
Coloque una escuadra de carpintero (G) firmemente contra
la guía de inglete (H), con el otro lado contra la hoja (E).
Verifique si la guía de inglete está a escuadra con la hoja.
Cuando la escuadra de carpintero está contra la guía de inglete
no debe haber espacio desde la parte delantera hasta la parte
trasera de la hoja.
Si existe espacio, la guía de inglete puede no estar a escuadra.
Gire la hoja y vuelva a verificar. Si continúa existiendo un
espacio entre la parte delantera y trasera de la hoja, la mesa de
inglete necesita alineamiento. Siga los procedimientos de ajuste
que se indican a continuación.
AJUSTE DEL CONJUNTO DE LA MESA DE
INGLETE DESLIZANTE
Ajuste de la Mesa de Inglete
Ver la Figura 44.
Los ajustes de la mesa de inglete se hicieron en la fábrica y, a
menos que se hayan dañado durante el transporte, no necesitan
ajuste durante el armado. Después de un uso intenso, es posible
que se necesite revisar.
RECUERDE: Verifique todos los ajustes antes de aflojar los
tornillos para los siguientes procedimientos. Una vez que los
tornillos han sido aflojados estos ajustes deben ser hechos
nuevamente.
Cuatro tornillos aseguran esta la mesa de inglete deslizante
a la base.
Dos tornillos (K) ajuste la mesa de inglete deslizante
paralelismo.
Afloje estos dos tornillos (K) ,
ver la figura 44, ajuste de la
mesa a escuadra y paralelismo de la mesa de inglete.
Siga desde el paso en la sección Verificacion del
Paralelismo de la Mesa de Inglete y ajuste la base de la
mesa de inglete de modo que quede paralela a la hoja.
Fig. 43
Fig. 44
H
I
F
E
C
L
K
J
