AJUSTES
ADVERTENCIA:
Antes de efectuar cualquier ajuste, asegúrese de que la
herramienta esté desconectada de la fuente de
alimentación y que el interruptor esté en la posición 'off'
(Apagado). El incumplimiento de esta advertencia puede
causar una lesión personal grave.
PARA AJUSTAR LA HOJA DE CORTE
A 0
°
O 45
°
Ver la Figura 40.
Los ajustes de ángulo de su sierra se hicieron en la fábrica
y, a menos que se hayan dañado durante el transporte, no
necesitan ajuste durante el armado. Después de un uso
intenso, es posible que se necesite revisar.
Levante la protección de la hoja.
Si la hoja de corte no está perfectamente vertical (0
°),
afloje la botón de ajuste y palanca de bloqueo de bisel.
Coloque una escuadra plana o una regla a la izquierda
de la hoja. Bloquee el ángulo empujando la palanca de
bloqueo del bisel y botón de ajuste.
Ajuste el indicador de bisel en cero.
Si la hoja de corte no está exactamente a 45
°, afloje la
botón de ajuste y palanca de bloqueo de bisel.
Gire la manija de bisel de corte hasta que la parte inferior
de la hoja de corte se haya movido completamente al lado
izquierdo de la ranura. Bloquee el ángulo empujando la
palanca de bloqueo del bisel.
Si la hoja de corte no está exactamente a 45
°, afloje la
botón de ajuste y palanca de bloqueo de bisel.
Ajuste el indicador de bisel en 45
°.
Haga un corte de prueba.

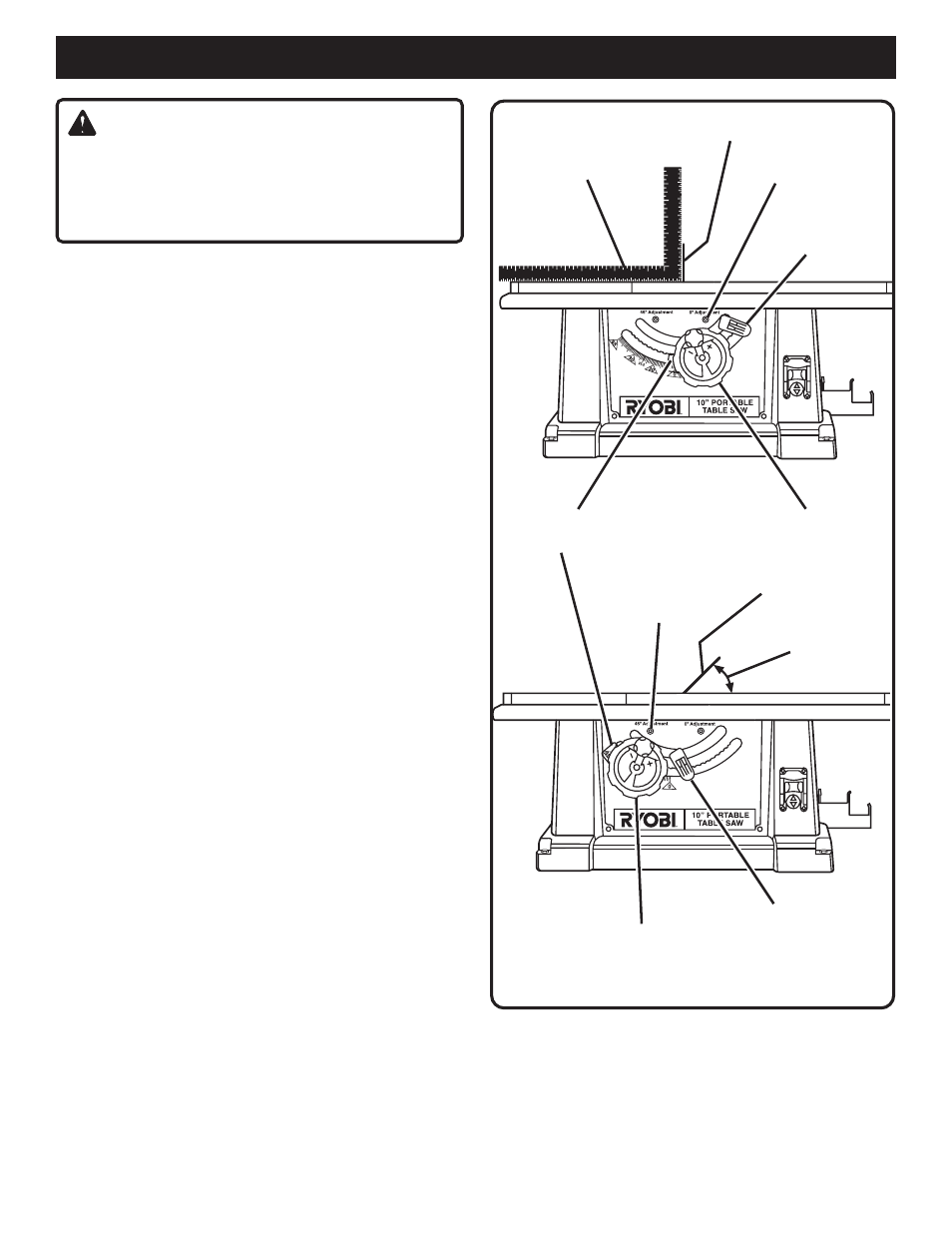

INDICADOR DE
CORTE EN BISEL
Fig. 40
0º BOTÓN DE
AJUSTE
ESCUADRA DE
CARPINTERO
45º
HOJA
HOJA
MANIJA DEL
BISEL
PALANCA DE
BLOQUEO DE
BISEL
MANIJA DEL
BISEL
PALANCA DE
BLOQUEO DE BISEL
45º BOTÓN DE
AJUSTE
