PARA INSTALAR LA GUÍA DE CORTE AL HILO
Ver la Figura 11.
Para instalar la guía de corte al hilo, coloque el labio trasero
en el riel trasero y tire levemente hacia el frente de la sierra.
Haga descender el extremo delantero sobre las superficies
de la guía sobre el riel delantero. Verifique que la acción
deslizante sea suave. Gire la manija de bloqueo hacia abajo
para alinear y asegurar automáticamente la guía.
PARA INSTALAR LA MESA DE INGLETE
Ver la Figura 12.
Retire la extensión sólida de la mesa; para ello, gire
a la izquierda la perilla de bloqueo de la mesa.
Levante la extensión sólida de la mesa.
Coloque la mesa de inglete deslizante en la ranura donde
estaba la extensión sólida de la mesa.
Vuelva a apretar las perillas de bloqueo de la mesa.
BLOQUEO DE LA MESA DE INGLETE
Ver la Figura 13.
La mesa de inglete se desliza para permitir que el operador
deslice la pieza de trabajo a través de la sierra. En la parte
delantera de la mesa de inglete existe un bloqueo para evitar
que la mesa de inglete se mueva. El bloqueo de la mesa de
inglete está colocado en una ranura en la base para alinear
la mesa de inglete con el borde delantero de la mesa de la
sierra. La mesa de inglete debe ser bloqueada para cualquier
corte en el cual el operador prefiera una mesa fija.
Para bloquear la mesa de inglete con la base extendida
hacia la parte delantera, coloque el bloqueo de la mesa de
inglete en la ranura trasera de la base.
Para bloquear la mesa de inglete con la base extendida
hacia la parte trasera, coloque el bloqueo de la mesa de
inglete en la ranura delantera de la base.
MONTAJE

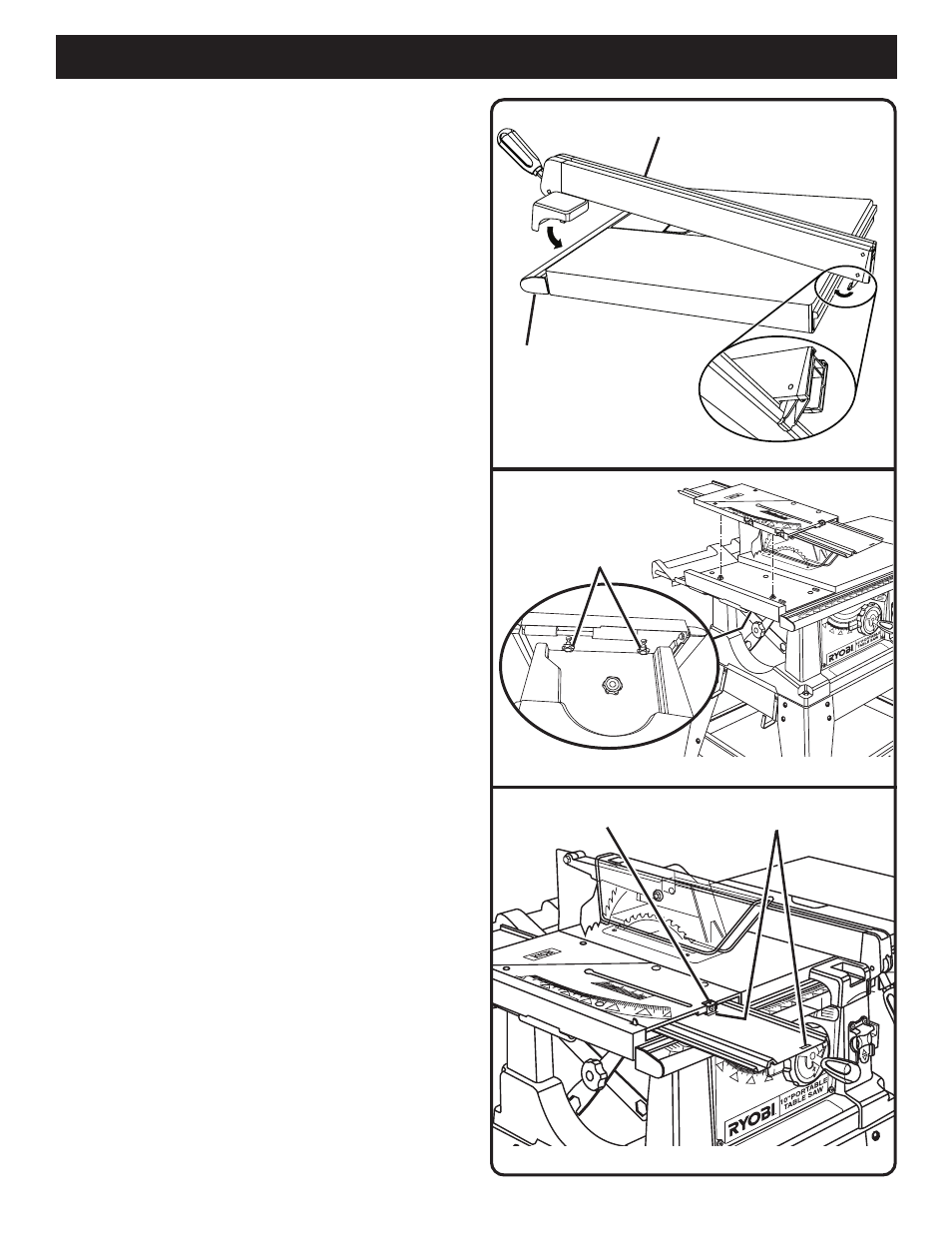

Fig. 11
GUÍA DE CORTE
AL HILO
RIEL
DELANTERO
BLOQUEO DE LA
MESA DE INGLETE
RANURAS PARA BLOQUEO
DE LA MESA DE INGLETE
Fig. 13
Fig. 12
PERILLAS DE
BLOQUEO DE
LA MESA
