Página 20
FUNCIONAMIENTO
agujeros de la tablacon canto biselado. La colocación de la tabla
con canto biselado dependerá de la colocación del perno . Coloque
la arandela en el perno e instale el botón de la grampa de ajuste,
flojamente. Coloque la tabla con canto biselado con la cabeza del
perno hexagonal en la ranura de la mesa de inglete pero no lo
apriete. Baje completamente la hoja de la sierra. Coloque la guía
de corte al hilo en el ajuste deseado para el corte que vaya a
realizar y bloquee. Coloque la pieza de trabajo contra la guía y
sobre el área de la hoja de la sierra. Ajuste la tabla con canto
biselado para aplicar resistencia a la pieza de trabajo justo hacia
adelante de la hoja. Apriete firmemente el botón de la grampa de
ajuste para asegurar la tabla con canto biselado en su lugar.
Coloque una prensa en C para asegurar la tabla con canto
biselado al borde de la mesa de inglete deslizante.
ADVERTENCIA:
NO coloque la tabla con canto biselado en la parte trasera de
la pieza de trabajo. Puede resultar retroceso de la tabla cuando
ésta comprime la pieza de trabajo y atascar la hoja de la sierra
en el corte si no se ha colocado en forma correcta. El
incumplimiento de esta advertencia puede resultar en una
lesión personal grave.
TABLA CON CANTO BISELADO
Una tabla con canto biselado es un dispositivo usado para ayudar
a controlar la pieza de trabajo guiándola firmemente contra la mesa
o la guía. Las tablas con canto biselado son especialmente útiles
cuando se hacen cortes al hilo en maderas pequeñas y para
terminar cortes incompletos. El extremo tiene un ángulo, con varias
ranuras de corte para conseguir un agarre por fricción contra la
pieza de trabajo. Utilice una prensa para fijarla en su sitio sobre la
mesa. Haga una prueba para verificar que resista los rechazos.
ADVERTENCIA:
Coloque la tabla acanalada contra la parte no cortada de la
pieza, a fin de evitar los rechazos para evitar lesiones personales
graves.
FABRICACION DE UNA TABLA CON CANTO
BISELADO

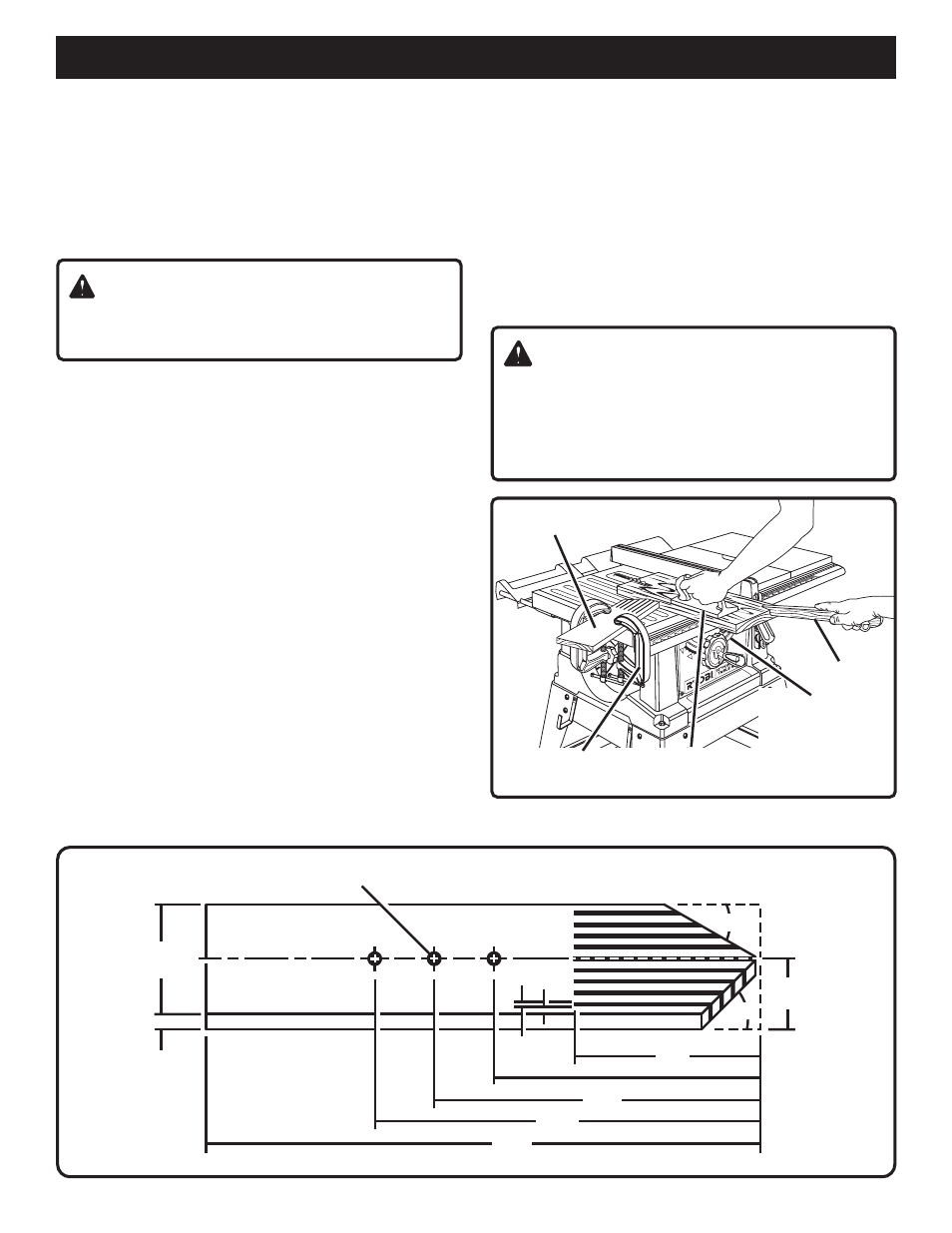

Ver Figura 19
La fabricación de una tabla con canto biselado es un proyecto
excelente para su sierra BTS15. Seleccione un pedazo de madera
sólida de aproximadamente 19 mm (3/4 pulg.) de grosor, 92 mm (3-
5/8 pulg.) de ancho y 457 mm (18 pulg.) de largo. Marque el centro
de la anchura en un extremo de la tabla. Corte a inglete la mitad de
la anchura a 30
° y luego corte a inglete la otra mitad del mismo.
Marque la tabla desde la punta a 152 mm (6 pulg.), 203 mm (8
pulg.), 254 mm (10 pulg.) y 305 mm (12 pulg.). Taladre un agujero
de 10 mm (3/8 pulg.) en la marca de las 203 mm (8 pulg.), 254 mm
(10 pulg.) y 305 mm (12 pulg.). Prepare la sierra para hacer cortes
al hilo como se indicó en la página 24. Ajuste la guía de corte al hilo
para permitir cortar aproximadamente un "dedo" de 6 mm (1/4 pulg.)
en la madera. Avance la madera solamente hasta la marca
anteriormente hecha en la 152 mm (6 pulg.). APAGUE la sierra y
deje que la hoja se detenga completamente antes de sacar la
madera. Vuelva a ajustar la guía de corte al hilo y haga cortes al
hilo espaciados en la madera para permitir cortar aproximadamente
dedos de 6 mm (1/4 pulg.) y espacios de 3 mm (1/8 pulg.) entre los
dedos.
INSTALACION DE UNA TABLA CON CANTO
BISELADO
Saque el botón, el perno y la arandela de la grampa de ajuste del
portaguía de inglete. Coloque el perno a través de uno de los
Fig. 18
AGUJERO DE 10 mm (3/8 pulg.) DE DIÁMETRO
19 mm
(3/4")
3 mm
(1/8")
Fig. 19
30
°
45
°
92 mm
(3-5/8") 6 mm
(1/4")
152 mm
(6")
254 mm
(10")
305 mm
(12")
457 mm
(18")
203 mm
(8")
46 mm
(1-13/16")
BLOQUE
EMPUJADOR
TABLA CON
BORDE ROMO
GRAMPA
EN "C"
EMPUJADOR
PALANCA DE
BLOQUEO DE BISEL
