CONJUNTO DE LA HOJA Y EL PROTECTOR
ADVERTENCIA:
No conecte al suministro de energía hasta que no se haya
completado el armado. De lo contrario puede producirse
la puesta en marcha accidental y causar una posible
lesión grave.

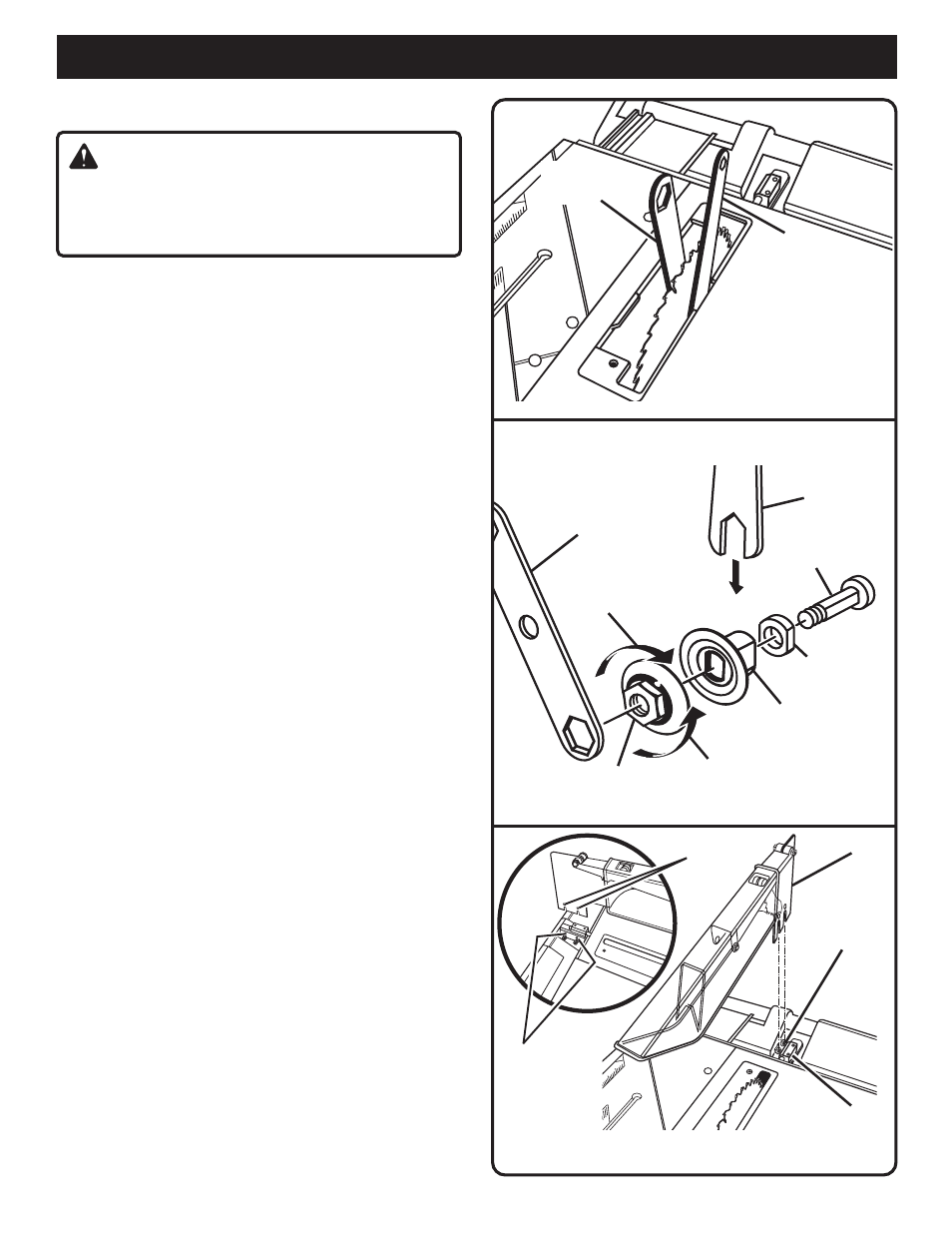

VERIFICACIÓN DE LA INSTALACIÓN DE LA
HOJA DE LA SIERRA
Para verificar la hoja de la sierra, primero baje la hoja y
saque los tres tornillos que sujetan la placa de garganta en
su lugar. Saque la placa de garganta.
Ver la Figura 14.
Asegúrese de que la palanca de bloqueo de bisel está
trabada. Levante el perno de la hoja a su máxima altura
girando la manija de ajuste de la hoja en dirección de las
manecillas del reloj.
Usando la llave más pequeña, inserte el extremo plano
abierto en las caras brida/espaciador como se muestra.
Inserte la llave más grande sobre la tuerca hexagonal y
sujetando ambas llaves firmemente, tire la llave más
grande hacia la parte delantera de la máquina para
aflojar y empuje para apretar. Asegúrese de que la
tuerca de la brida esté firmemente apretada. No apriete
demasiado.
Nota: El eje del árbol tiene rosca derecha.
Verifique de que haya suficiente espacio para que la hoja
gire libremente.
Baje la hoja cortadora girando la manija de ajuste de la
misma en sentido contrario a las manecillas del reloj.
Instalar la placa de garganta.
INSTALACIÓN DEL CONJUNTO DEL
PROTECTOR DE LA HOJA
Baje la hoja cortadora girando la manija de ajuste de la
misma en sentido contrario a las manecillas del reloj.
Usando una llave ajustable, instale el conjunto del protec-
tor de la hoja aflojando las dos tuercas de fijación lo
suficiente como para deslizar la abridor (alinee agujeros
y lengüetas).
Ver Figura 16. Apriete parcialmente las dos
tuercas de fijación. Verifique el alineamiento de la hoja y
de la abridor.
Alinee correctamente la hoja y la abridor como se muestra,
repitiendo el paso como sea necesario. Apriete las tuercas
de fijación firmemente. Si la abridor no está colocada
correctamente con la hoja hacia arriba, puede tocar la
mesa cuando se baja la hoja y restringir la elevación de la
hoja.
MONTAJE
NOTA: COLOQUE LA HOJA ENTRE LA
ARANDELA INTERIOR Y EXTERIOR
Fig. 15
Fig. 14
NO SAQUE LAS TUERCAS
DE FIJACIÓN Fig. 16
LLAVE
PEQUEÑA
LLAVE.
GRANDE
LLAVE
PEQUEÑA
EJE
LLAVE
GRANDE
PARA
AFLOJAR
TUERCA DEL
BRIDA
PARA APRETAR
BRIDA/ESPACIADOR
ESPACIADOR/
ARANDELA
PLACA DE MONTAJE
ABRIDOR
TUERCA HEX.
DE FIJACIÓN
AGUJERO
LENGüETA
