AJUSTES

VERIFICACION DEL CONJUNTO DE LA MESA
DE INGLETE DESLIZANTE

Verificacion del Paralelismo de la Base de la
Mesa de Inglete

ADVERTENCIA:

Comience desenchufando su sierra. De lo contrario puede
resultar en la puesta en marcha accidental causando posibles
lesiones graves.

Deslice la mesa de inglete (A) hacia la parte delantera de la base
(B) tanto como sea posible. Coloque una marca de referencia
(C) cerca del extremo de la mesa de inglete como se muestra en
la Figura 41.

Nota: El frente de la base está en el lado en que se alimentan
las piezas que van a ser cortadas.

Coloque una marca de referencia en uno de los dientes de la
hoja (D) y haga girar la hoja (E) de modo que la marca de
referencia en la hoja esté frente a la placa de garganta (F).

Coloque una escuadra de carpintero (G) contra la hoja y alinéela
con la marca de referencia en la mesa de inglete. Mida la
distancia entre la hoja y el borde de la mesa de inglete.

Nota: Coloque la escuadra de carpintero entre los dientes de
punta de carburo y mida desde la hoja. Este paso asegurará que
la escuadra de carpintero esté en escuadra contra la hoja desde
el frente hacia la parte trasera de la hoja.

Saque la escuadra de carpintero y deslice la mesa de inglete
hacia la parte trasera de la base hasta donde sea posible.

Ver

Figura 42.

Gire la hoja de modo que la marca de referencia en la hoja esté
en la parte trasera de la placa de garganta. Midiendo desde la
misma marca en la hoja en la parte trasera, eliminará el efecto
de oscilación de la hoja.

Coloque la escuadra de carpintero contra la hoja y alinéela con
la misma marca de referencia en la mesa de inglete. Mida la
distancia entre la hoja y el borde de la mesa de inglete en la parte
trasera.

Compare si la medida delantera y trasera son idénticas. Si lo
son, continúe verificando el alineamiento de la guía de inglete.
Si no son iguales, la base de la mesa de inglete necesita
alineamiento. La base de la mesa de inglete debe ser ajustada
antes de revisar el alineamiento de la guía de inglete. Ver Ajuste
de la Base de la Mesa de Inglete
en la sección siguiente.

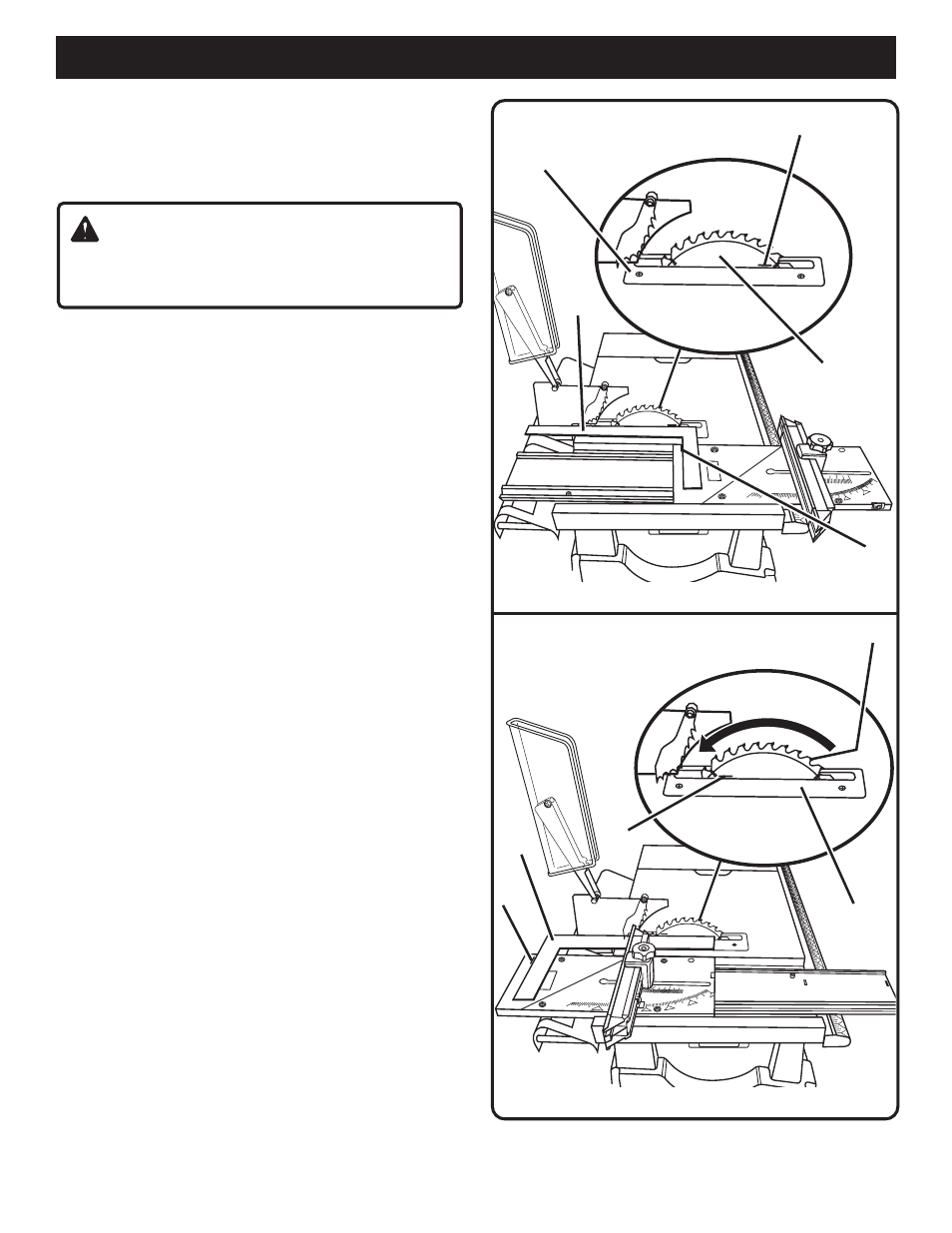

Fig. 41

Fig. 42

C

D

B

E

A

C

D

E

A

B
