MANUAL DE INSTALACIÓN Y USO
Capítulo 2
pág.
9
Instalación y montaje Servicio técnico - Derechos reservados a MCZ GROUP S.p.A. - Prohibida la
reproducción
IMPORTANTE
 La instalación y el montaje de la chimenea térmica
deben ser realizados por personal cualificado.
 La chimenea térmica debe estar conectada a un
cañón de humos o a un conducto vertical que
pueda evacuar los humos en el punto más alto de
la vivienda.
 La chimenea térmica debe estar conectada a un
cañón de humos o a un conducto vertical interno
o externo en conformidad con las leyes vigentes.
 Los humos son el producto de la combustión de
la madera y por lo tanto pueden ensuciar las
paredes si entran en contacto con ellas o pasan a
su lado.
 Antes de ubicar la chimenea térmica, es
necesario realizar el orificio para la toma de aire
exterior.

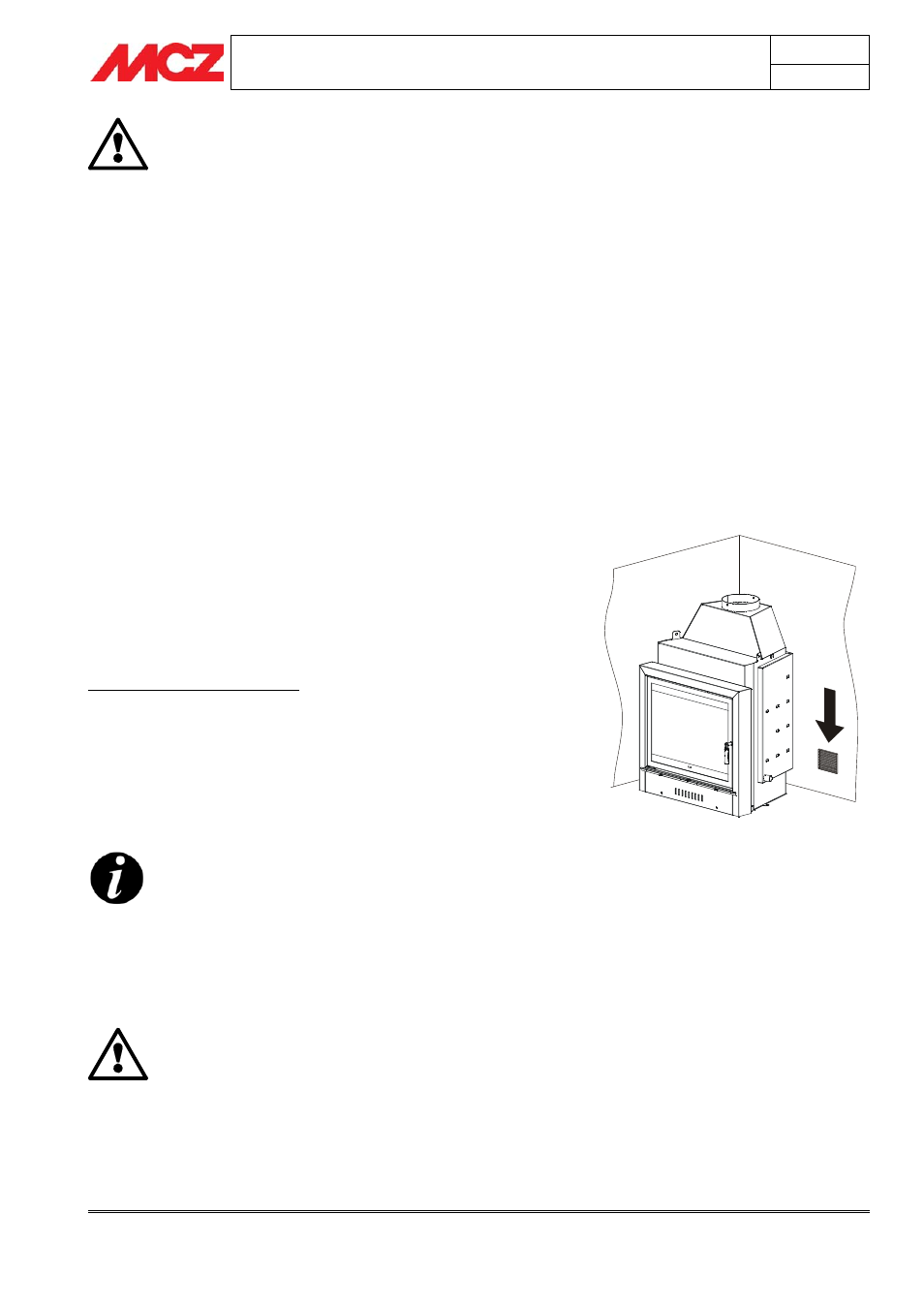

2.3. CONEXIÓN CON LA TOMA DE AIRE EXTERIOR
Es indispensable que, en el lugar donde se ha de instalar la chimenea
térmica, pueda fluir, al menos, tanto aire como necesite la combustión
normal del aparato y la ventilación del lugar. Esto puede realizarse
gracias a aberturas permanentes en las paredes exteriores del lugar
que hay ventilar o a locales ya ventilados según la norma UNI 10683.
Con este fin, es necesario efectuar en la pared externa y cerca de la
chimenea térmica un orificio de tránsito con una sección libre mínima
de 360 cm² (orificio de 22 cm de diámetro o rectangular de 20x18 cm),
protegido con una rejilla tanto en el interior como en el exterior.
Además, la toma de aire debe:
 comunicar directamente con el local de la instalación
 estar protegida con una rejilla, una red metálica u otra
protección idónea que no reduzca la sección mínima.
 estar colocada de manera que no pueda quedar obstruida.
 en caso de canalizaciones de hasta 3,5 m, aumentar la sección
en aproximadamente un 5%. Para medidas superiores,
aumentarla en un 15%.
Recordar que las rejillas de ventilación tienen siempre la
sección útil (en cm 2 ) a uno de sus lados. Al elegir la rejilla y
las dimensiones del orificio, comprobar que la sección útil de
la rejilla sea igual o mayor a la sección solicitada por MCZ
para el funcionamiento del producto.
No es obligatorio conectar la toma de aire directamente a la
chimenea térmica. De todas formas, se deben garantizar, al
menos, 50 m³/h de aire. Ver la norma UNI 10683 REV.
IMPORTANTE
El flujo de aire también se puede obtener de una
habitación adyacente a la de la instalación, siempre
que dicho flujo pueda tener lugar libremente a través
de aberturas permanentes comunicadas con el
exterior. Deben evitarse tomas de aire conectadas a
lugares con calefacción, garajes, cocinas o baños.
