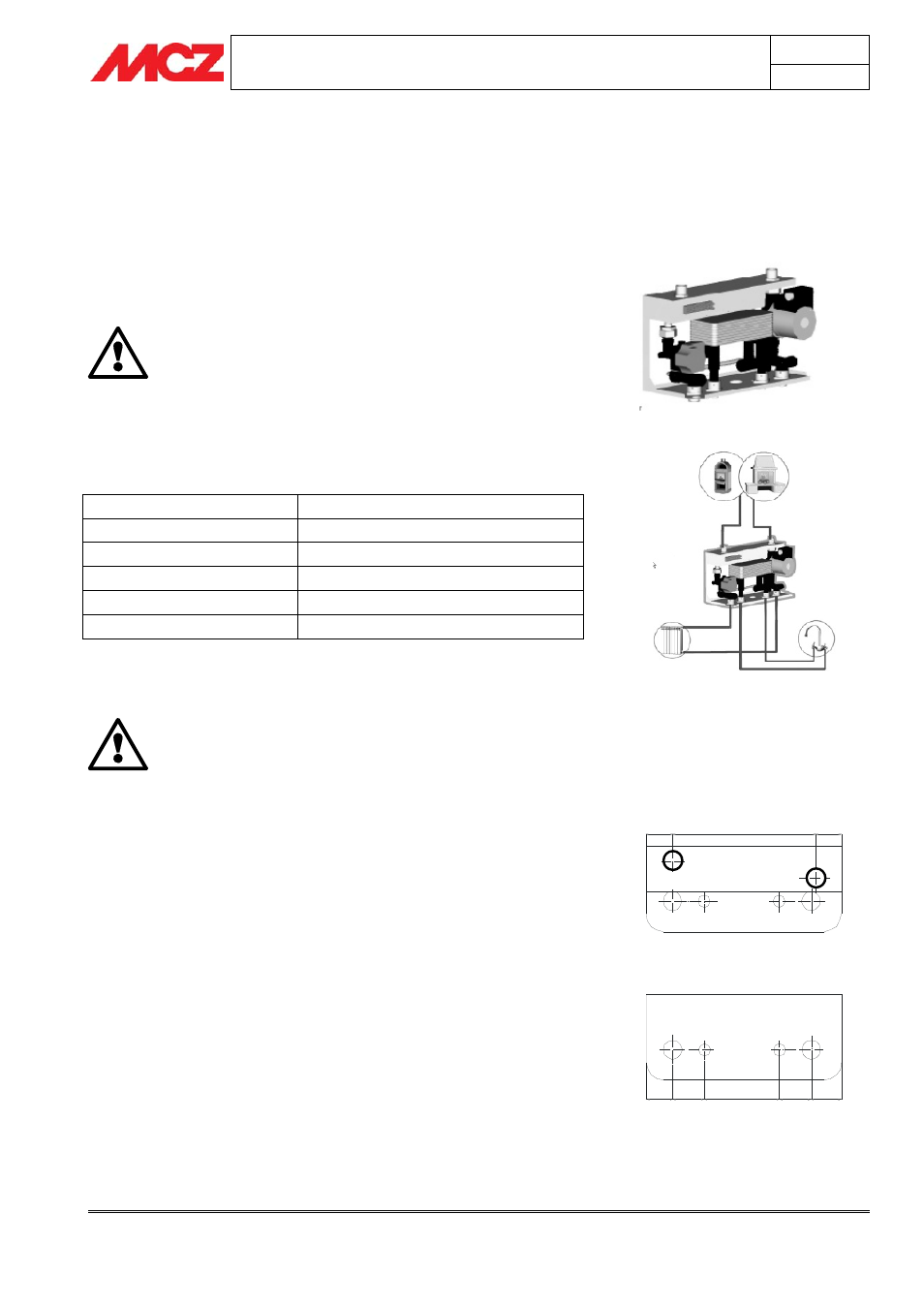

MANUAL DE INSTALACIÓN Y USO
Capítulo 7
pág.
30
Kit de agua sanitaria (opcional) Servicio técnico - Derechos reservados a MCZ GROUP S.p.A. - Prohibida la
reproducción
7. KIT DE AGUA SANITARIA (opcional)
Junto con la chimenea térmica, es posible adquirir un intercambiador
de calor por placas para el calentamiento del agua sanitaria, es decir,
para el agua destinada a los distintos grifos del local.
Ya antes hemos dado ejemplos de cómo combinar con la instalación un
kit de agua sanitaria (ver capítulo 4), ahora ilustraremos en especial
cómo conectar el kit de MCZ realizado para este fin.
El kit de agua sanitaria MCZ debe montarse
únicamente en posición horizontal (como se
muestra en la figura de al lado), ya que de lo
contrario el flujostato contenido en el interior del kit
no podrá funcionar correctamente.
7.1. CARACTERÍSTICAS TÉCNICAS
DIMENSIONES (mm) L=395 mm / H= 225 mm / P=170 mm
TENSIÓN DE ALIMENTACIÓN 230 V – 50 Hz
POTENCIA ABSORBIDA
95 W
- Empalmes a la chimenea térmica 3/4"
- Empalmes a la instalación
3/4"
- Empalmes al kit sanitario 1/2"
7.2. INSTALACIÓN Y CONEXIONES
ATENCIÓN
Todas las conexiones hidráulicas y eléctricas deben
ser realizadas por personal especializado. MCZ
declina toda responsabilidad sobre el
funcionamiento del producto si no se respetan estas
disposiciones.
7.2.1. Conexión hidráulica
Conectar las tuberías de impulsión y de retorno de la chimenea térmica
a la parte superior del kit, como se indica en la figura. De la misma
forma, conectar las tuberías de impulsión y de retorno de la instalación
en la parte inferior del kit. Para acabar, conectar las tuberías que llevan
el agua caliente y el agua fría a la parte baja del kit, también como se
ilustra.
El kit para la producción de agua sanitaria entra en funcionamiento sólo
cuando la sonda alcanza la temperatura de encendido de la bomba.
Con la sonda caliente, la centralita alimenta tanto a la bomba como al
kit para la producción de agua sanitaria. Si la sonda está fría, el kit se
desactiva porque, en cualquier caso, no podría producir agua caliente.
VISTA DALL’ALTO
VISTA DAL BASSO
Mandata a
termocamino
Mandata da
termocamino
29 4 52 54
Mandata
impianto
Acqua
calda
Acqua
fredda
Ritorno
impianto
62 65 15 4 65 54
