MANUAL DE INSTALACIÓN Y USO

Capítulo 4

pág.

22

Instalación y montaje

Servicio técnico - Derechos reservados a MCZ GROUP S.p.A. - Prohibida la

reproducción

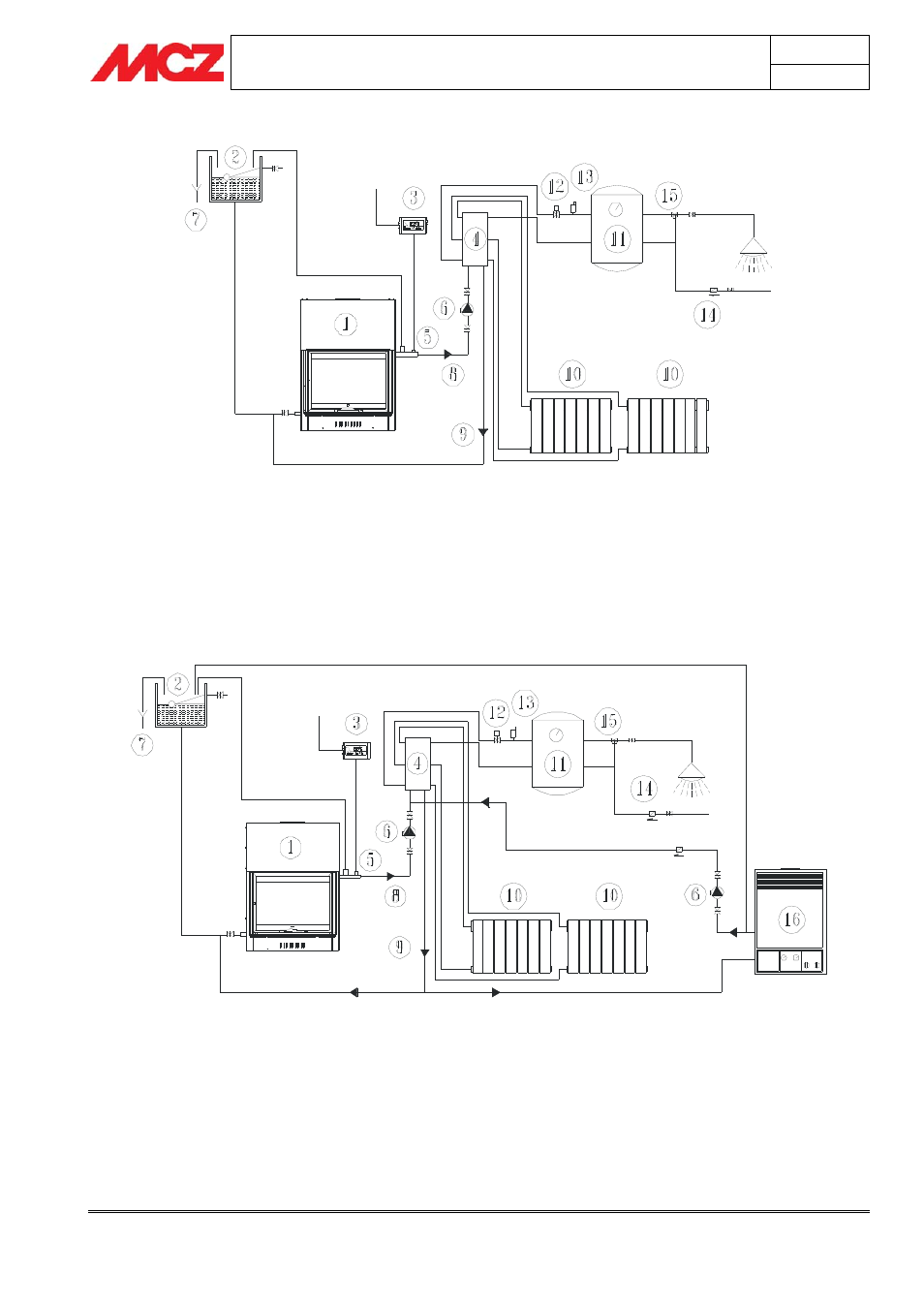

4.7.3. Esquema de instalación de calefacción/agua sanitaria

1-Chimenea térmica Hydrosystem

6-Circulador

11-Calentador de agua de acumulación

2-Depósito de expansión abierto con flotador 7-Desagüe del rebosadero

12-Válvula de retención

3-Cuadro eléctrico de control

8-Circuito de impulsión de 1” de diám.
mín.

13-Válvula de purga automática

4-Colector

9-Circuito de retorno 1” diám. mín. 14-Válvula de retención

5-Sonda de detección de la temperatura 10-Radiador

15-Válvula

mezcladora

4.7.4. Esquema de instalación en paralelo calefacción/agua sanitaria y caldera

funcionando a presión atmosférica

1-Chimenea térmica Hydrosystem

7-Desagüe del rebosadero

13-Válvula de purga automática

2-Depósito de expansión abierto con flotador 8-Circuito de impulsión de 1” de diám.

mín.

14-Válvula de retención

3-Cuadro eléctrico de control

9-Circuito de retorno 1” diám. mín. 15-Válvula mezcladora

4-Colector 10-Radiador

16-Caldera de gas a presión atmosférica

5-Sonda de detección de la temperatura

11-Calentador

de

agua

de

acumulación

6-Circulador

12-Válvula de retención
