MANUAL DE INSTALACIÓN Y USO
Capítulo 4
pág.
21
Instalación y montaje
Servicio técnico - Derechos reservados a MCZ GROUP S.p.A. - Prohibida la
reproducción

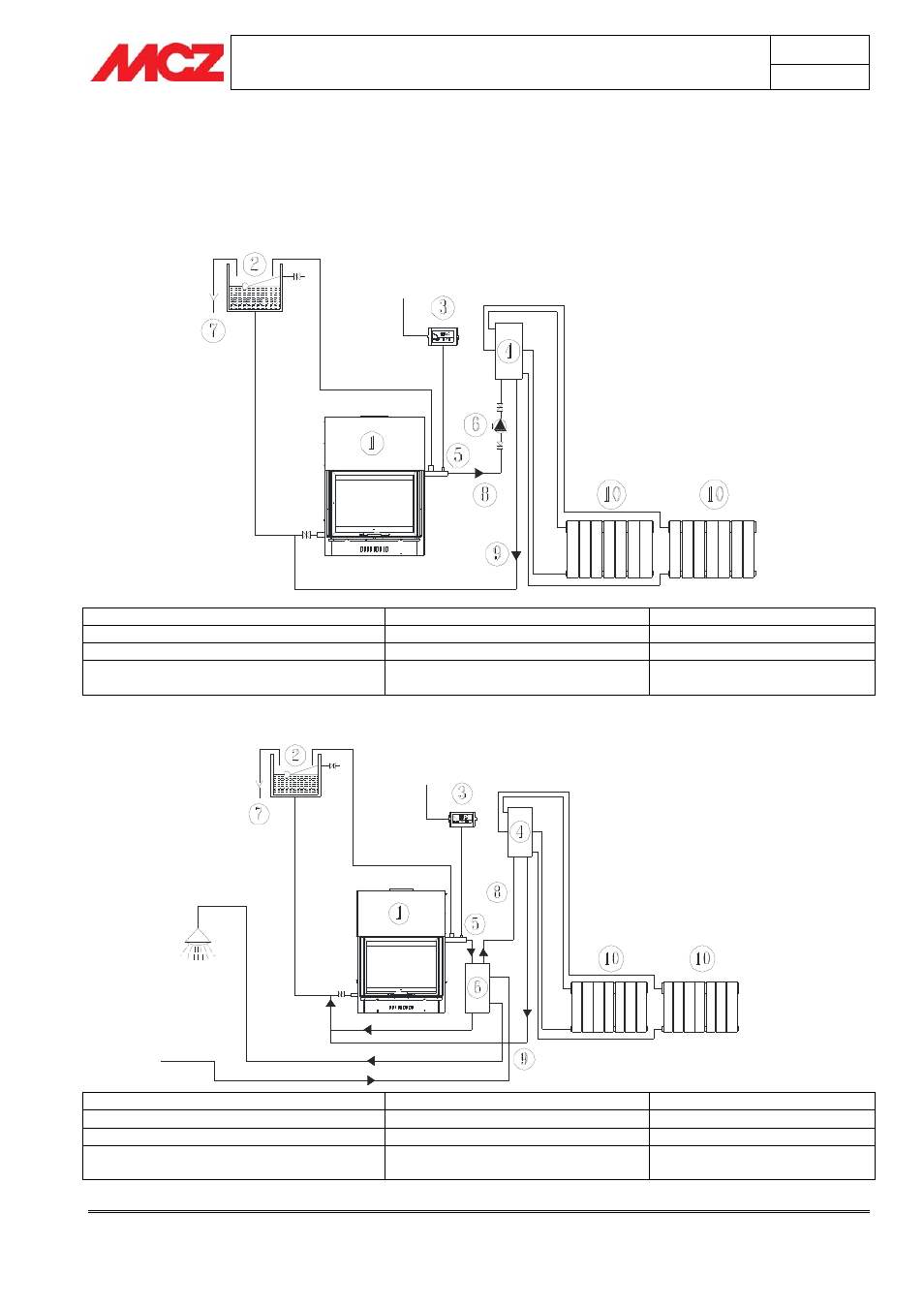

4.7. ESQUEMAS-EJEMPLO DE INSTALACIÓN HIDRÁULICA
NOTA: los esquemas a seguir sólo son indicativos, y no reales. Para asegurarse de efectuar correctamente la
instalación, seguir siempre las notas del fontanero térmico instalador.
4.7.1. Esquema de instalación de la calefacción
1-Chimenea térmica Hydrosystem
5-Sonda de detección de la temperatura 9-Circuito de retorno 1” diám. mín.
2-Depósito de expansión abierto con flotador 6-Circulador
10-Radiador
3-Cuadro eléctrico de control
7-Desagüe del rebosadero
4-Colector
8-Circuito de impulsión de 1” de diám.
mín.
4.7.2. Esquema de instalación de la calefacción con kit de agua sanitaria
1-Chimenea térmica Hydrosystem
5-Sonda de detección de la temperatura 9-Circuito de retorno 1” diám. mín.
2-Depósito de expansión abierto con flotador
6-Kit de agua sanitaria
10-Radiador
3-Cuadro eléctrico de control
7-Desagüe del rebosadero
4-Colector
8-Circuito de impulsión de 1” de diám.
mнn.
