S-19

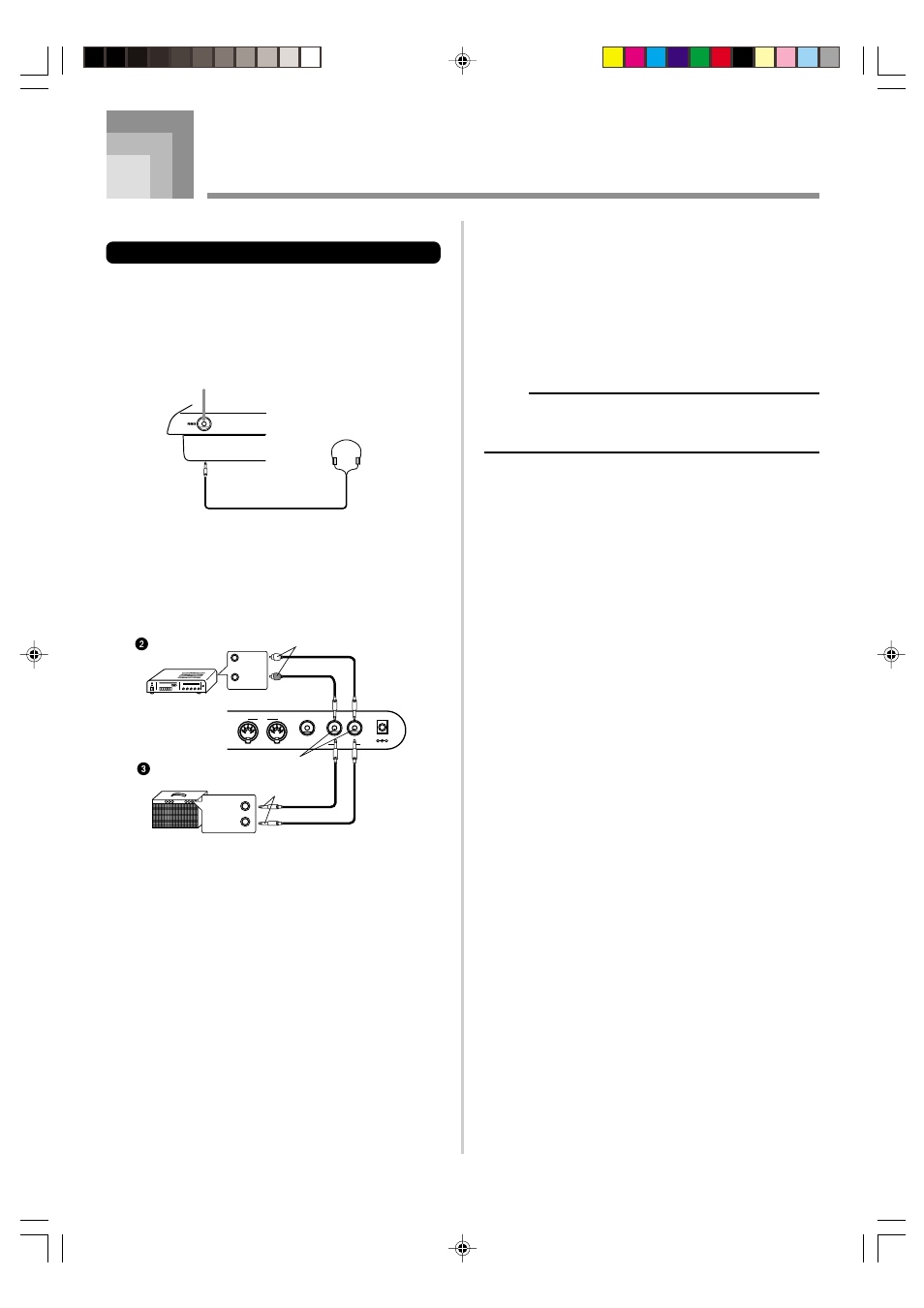

Conexiones
• WK-3500
Terminales de auriculares/salida de línea
Antes de conectar auriculares u otro equipo estéreo, asegúrese
primero de disminuir los ajustes de volumen del teclado y
equipo conectado. Luego puede ajustar al nivel deseado una
vez que complete las conexiones.
[Parte delantera]
Conexión de auriculares (Figura 1)
Conectando los auriculares corta la salida de los altavoces
incorporados del teclado, de modo que puede tocar aun tarde
durante la noche sin molestar a nadie.
[Panel trasero]
Conectando a un equipo de audio 2
Utilice cables disponibles comercialmente para conectar las
dos tomas como se muestra en la Figura 2. En caso de que
se requiera también puede comprar los cables de conexión
similares a los mostrados en la ilustración de la conexión. En
esta configuración, normalmente debe ajustar el selector de
entrada del equipo de audio al ajuste que especifica el
terminal (tal como AUX IN) al cual se conecta el teclado. Para
ajustar el nivel de volumen utilice la perilla VOLUME del
teclado.
OUT IN
SUSTAIN/
ASSIGNABLE JACK
MIDI
LINE OUT
R L/MONO
DC 12V
Enchufes
estándar
Amplificador de guitarra,
amplificador de teclado, etc.
AUX IN de amplificador
de audio, etc. Enchufe PIN
Tomas
estándar
INPUT 1
INPUT 2
LEFT
(Blanco)
RIGHT
(Rojo)
Conectando a un amplificador de instrumento musical 3
Utilice cables disponibles comercialmente a las dos tomas
como se muestra en la Figura 3. En caso de que se requiera
también puede comprar los cables de conexión similares a
los que se muestran en la ilustración para la conexión. Para
ajustar el nivel de volumen utilice la perilla VOLUME del
teclado.
• Si el amplificador tiene solamente una sola toma de entrada,
conecte el cable solamente a la toma L/MONO.
NOTA
• También se puede conectar el terminal MIDI del teclado
a una computadora o secuenciador. Para los detalles
vea la sección titulada “MIDI” en la página S-89.
735A-S-021A
1
Terminal PHONES
Enchufe estándar
estéreo
