15-1
Chapter 15
Picture Plot

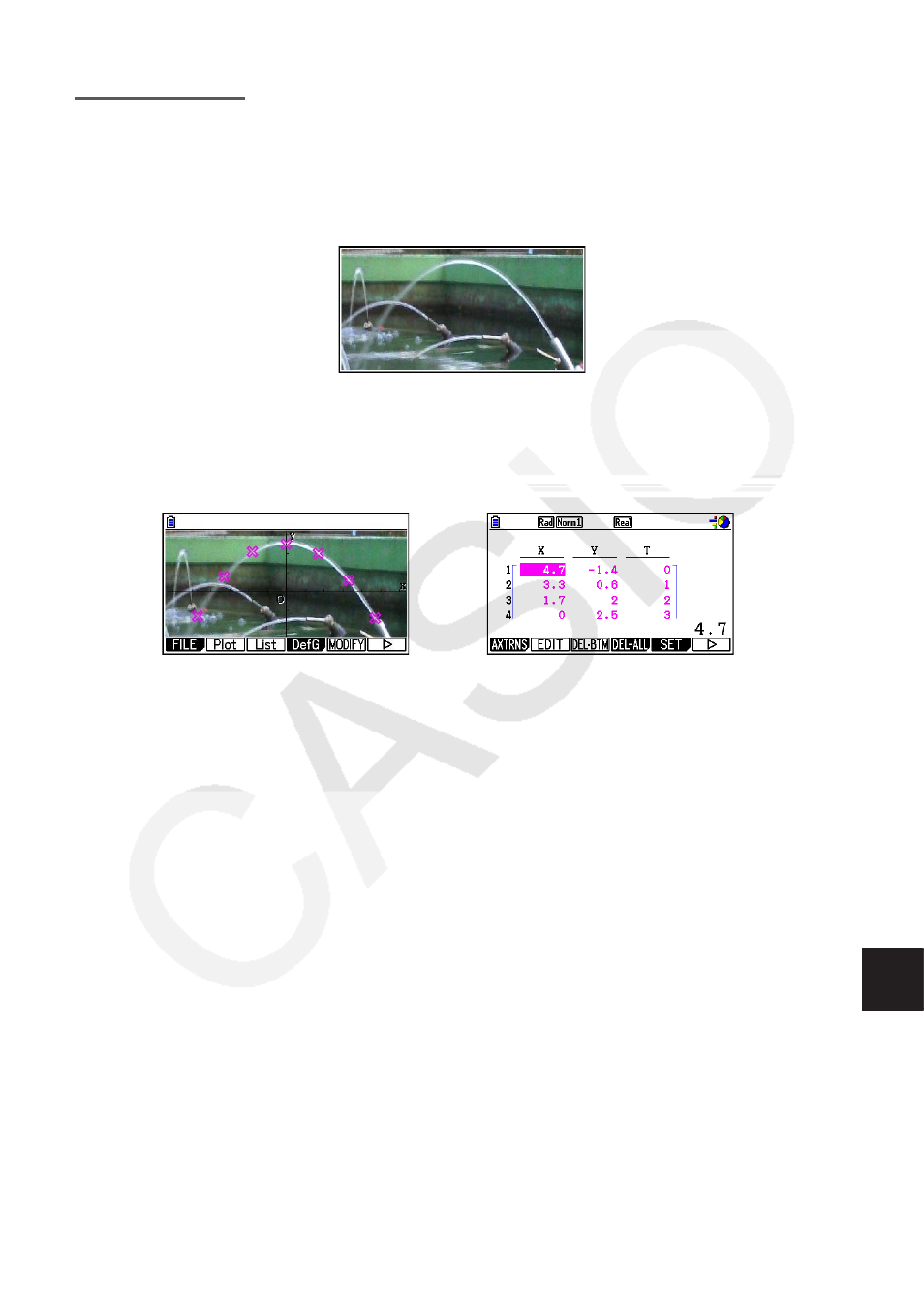

Picture Plot es una aplicación que le permite trazar puntos (que representan coordenadas)
en una fotografía, ilustración o cualquier otro gráfico y realizar diversos tipos de análisis
conforme a los datos obtenidos con los puntos dibujados (valores de coordenadas).
Por ejemplo, la siguiente fotografía muestra los surtidores de una fuente lanzando finos
chorros de agua en diferentes ángulos.
Si vemos el plano descrito por el agua del surtidor más próximo a nosotros en la fotografía
como un plano de coordenadas cartesianas X-Y, entonces podremos expresar cualquier
punto de la trayectoria descrita por el agua como una coordenada (X, Y). La función Picture
Plot simplifica el trazado de puntos en una fotografía como la mostrada o en cualquier otro
tipo de imagen, permitiendo obtener los valores de coordenadas de los puntos.
Trazado de puntos Coordenadas
(pantalla de lista de puntos)
Puede utilizar los puntos para las siguientes operaciones:
• Registrar y representar gráficamente una ecuación de la forma Y= f ( x ), superponerla a una
fotografía y trazar los puntos. También puede utilizar la función Modify (página 5-36) para
ajustar los valores de los coeficientes de la expresión y encontrar la función que mejor se
adapte a los puntos.
• Realizar un cálculo de regresión basado en los valores de coordenadas trazados y
representar un gráfico de regresión superpuesto a los puntos. Esto permite obtener la
expresión matemática y el gráfico de una trayectoria de movimiento.
