5-23
5. Dibujo de dos gráficos sobre la misma
pantalla
k Copia del gráfico a la pantalla secundaria
El modo de gráfico doble permite dividir la pantalla en dos sectores. Se pueden graficar, en
cada sector, dos funciones diferentes para ser comparadas o dibujar un gráfico de tamaño
normal en un sector y su versión ampliada del otro. Esto hace del modo de graficación doble
una herramienta de análisis gráfico poderosa.
En el modo de graficación doble, el sector izquierdo de la pantalla se denomina “pantalla
principal” y el derecho “pantalla secundaria”.
u Pantalla principal
El gráfico en la pantalla principal es realmente dibujado desde una función.
u Pantalla secundaria
El gráfico en la pantalla secundaria se genera por copia o mediante zoom del gráfico en
la pantalla principal. Puede realizar diferentes ajustes de la pantalla secundaria y de la
principal desde V-Window.
u Copia del gráfico a la pantalla secundaria
1. Desde el menú principal, ingrese al modo Graph .
2. En la pantalla de configuración, seleccione “G + G” para “Dual Screen”.
3. Ajuste la configuración en V-Window para la pantalla principal.
Presione
6(RIGHT) para visualizar la pantalla de configuración del gráfico secundario. Si
presiona
6(LEFT) retorna a la configuración de la pantalla principal.
4. Almacene la función y dibuje el gráfico en la pantalla principal.
5. Realice la operación de gráfico doble que desee.
K1(COPY) ... Duplica el gráfico de la pantalla principal en la pantalla secundaria
K2(SWAP) ... Intercambia los contenidos de la pantalla principal con los contenidos de
la pantalla secundaria

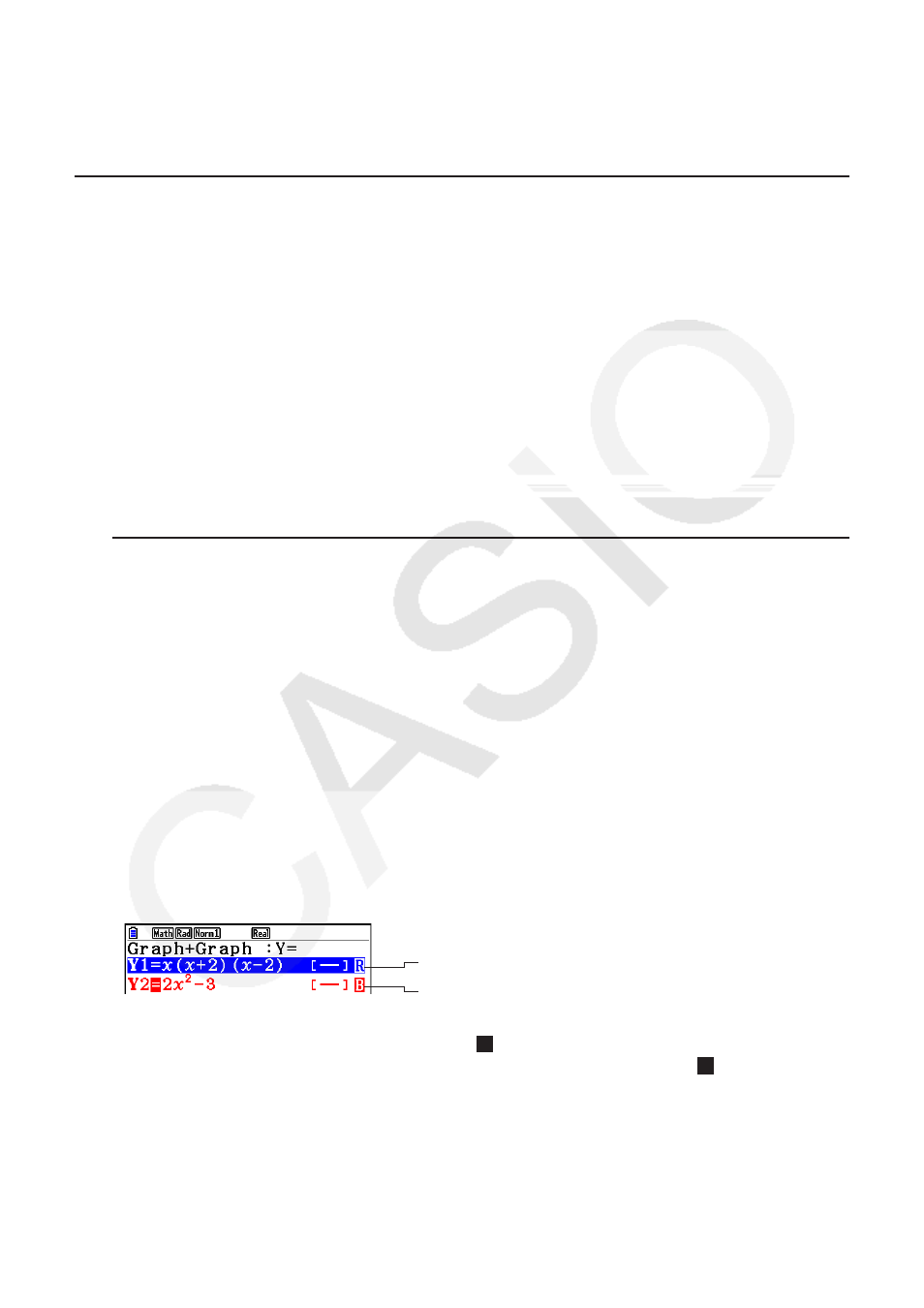

• Aparecen indicadores a la derecha de las fórmulas en la lista de relaciones de gráficos para
señalar en qué sector de la pantalla se grafican.
Indica gráfico en pantalla secundaria (a la derecha de la
pantalla)
Indica que el gráfico se dibuja en ambos sectores de la
pantalla
Si realiza un dibujo con la función marcada “ R ” en el ejemplo de arriba obliga al gráfico
a aparecer en el sector derecho de la pantalla. La función marcada con “ B ” se dibuja a
ambos lados del gráfico.
