SOPORTE DEL BLOQUE DE APOYO

Nota: la ruedad delantera pesa 22 kilos; es recomendable tener ayud para la sustitución de la rueda delanter.

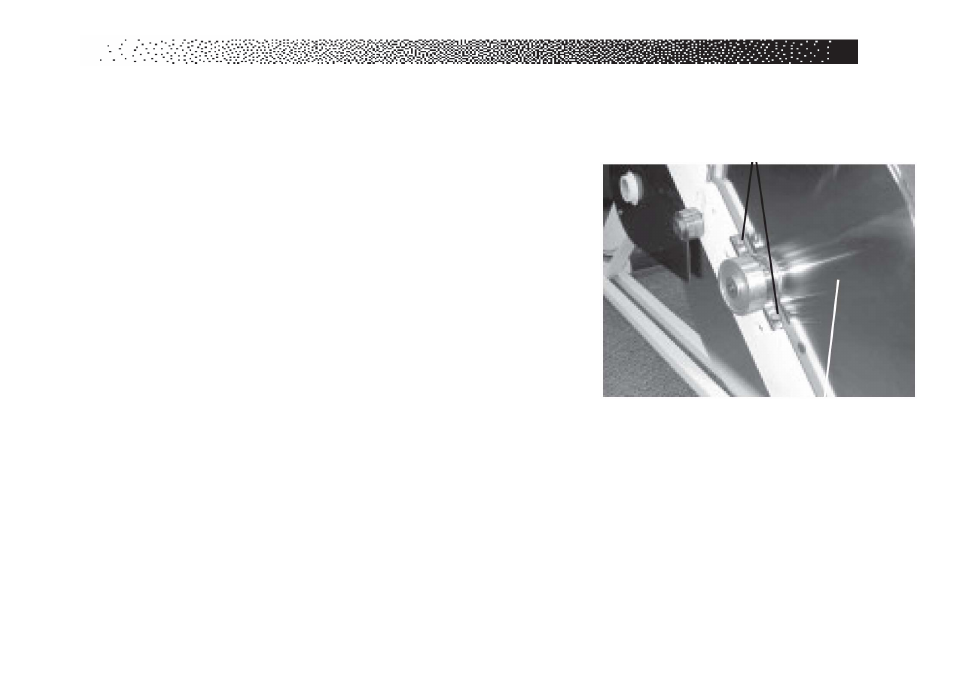

SOPORTE DEL BLOQUE DE APOYO

1 Retire el cinturón.

2 Usar una llave inglesa de allen 5 mm para quita los dos perno de montaje

que aseguran cada uno de los soporte del bloque de apoyo sobre el equipo
de la rueda delantera del cuadro.

3 Obtenga ayuda para levantar la rueda delantera del cuadro.

4 Ponga la rueda delantera sobre una superficie plana y cubrila con el lado

dela polea de cara arriba.

Nota: coloquela rueda delantera en una superficiesuave y cubrila. Cualquier daño a la superficie
(cortes, dings, etcétera.)a la rueda delanterae provocar bajo rendimiento

5 Use una llave inglesa de allen 4 mm para retirar la polea de la rueda

delantera.

6 Jale el soporte de bloque de apoyo derecho hacia el eje de la rueda delantera

RUEDA DELANTERA

7 Voltee la rueda delantera en el piso.

8 Jale el bloque de apoyo izquierdo hacia el eje de la rueda delantera

9 Use una llave inglesa allen 4 mm para retirar los tres tornillos de cabeza plana de la rueda delantera.

10 Retire el eje de ranura de la rueda delantera.

11 Instale la nueva rueda delantera volante invirtiendo los pasos 1-10. Use Loctite

®

sobre los tres tornillos de cabeza planos

cuando reinstale el eje de la rueda delantera.
