12 Ponga un capa fina de grasa sobre el eje de la mensula inferior derecha e instale el brazo de la manivela derecho sobre el
eje de la mensula inferior. Alinee el brazo de la manivela derecha a 180 ° de la manivela izquierda active y empuje el
brazo de manivela al eje de brazo.
13 Aplique 1 ó 2 gotas de Locktite242 sobre los rosca del perno del brazo de la manivela correctos. Instale el perno del brazo
de la manivela y apriete para asegurar el brazo de manivela. Gire los pedales algunas vueltas y luego ajuste el perno otra
vez para asegurar que el brazo de manivela este ajustado a 22 pie/libras.
14 Reinstale el cinturón. Evalue la tensión de cinturón parando los pedales horizontalmente al piso. Pedalee rápidamente y
vea si el cinturón se desliza. Un mínimo de deslizar está bien, es importante no apretar el cinturón.
6 Reinstale la cubierta de equipo correctamente.
Nota: inspeccionar los pernos del brazo de la manivela de pedal otra vez después de 30 horas (aproximadamente una semana).). Si se flojan, retire los
pernos; ponga Loctite242 y reinstale. Ajuste los pernos a 22 pie / libras.
ENSAMBLAJE DE LA ALMOHADILLA DE FRENO
1 Gire el pomo de tensión en sentido contrario a las agujas del reloj para quitar la
tensión del ensamblaje de la almohadila de freno.
2 Retire las tuercas de soporte y el tornillo de la almohadilla de freno del muelle usando
una llave inglesa de 10 mm y una llave allen de 4 mm. Note la ubicación de los dos
tornillos de montaje de 4 mm diferentes que sujetan la almohadilla de freno en su
lugar.

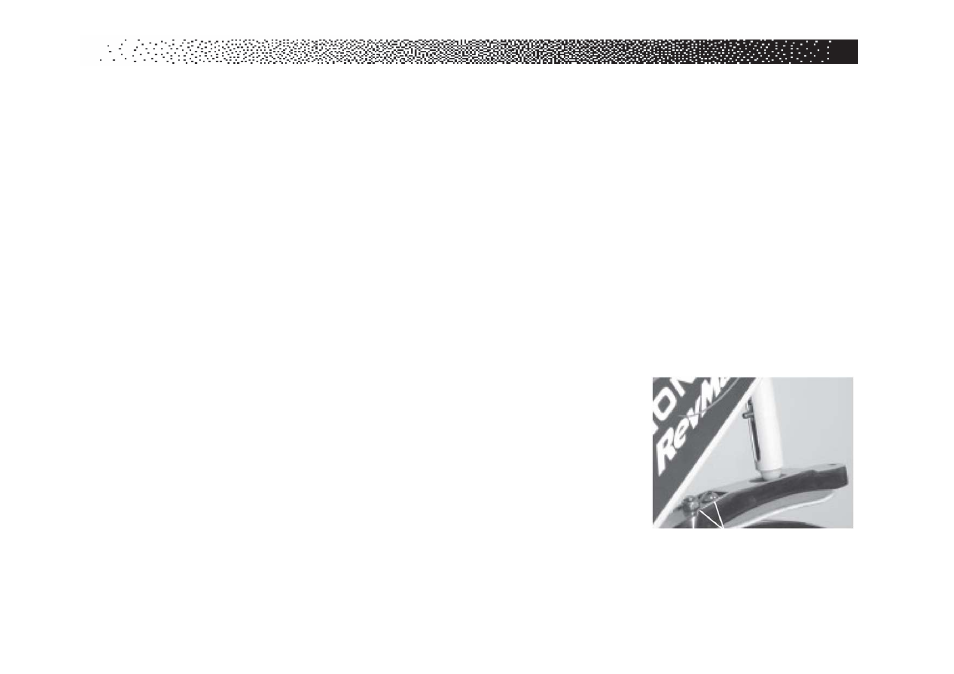

3 Retire el ensamblaje de la almohadilla de freno del cuadro y pongalo sobre una
superficie plana.
MONTAR TUERCA Y TORNILLO DE
LA ALMOHADILLA DE FRENO
4 Retire los tornillos de montaje de la almohadilla de freno usando la llave allen de 4 mm.
