12 Localización de fallos
SMA Solar Technology AG
90
STP8-17TL-IA-es-31
Instrucciones de instalación
☑ Si las tensiones medidas son estables y la suma de tensiones del polo positivo contra
potencial de tierra y polo negativo contra potencial de tierra de un string se corresponde
aproximadamente a la tensión entre el polo positivo y el polo negativo, se ha producido un
fallo a tierra.
Ubicación del fallo a tierra
Se puede determinar el lugar aproximado del fallo a tierra a través de la relación de las
tensiones que se han medido entre el polo positivo contra potencial de tierra y el polo negativo
contra potencial de tierra.

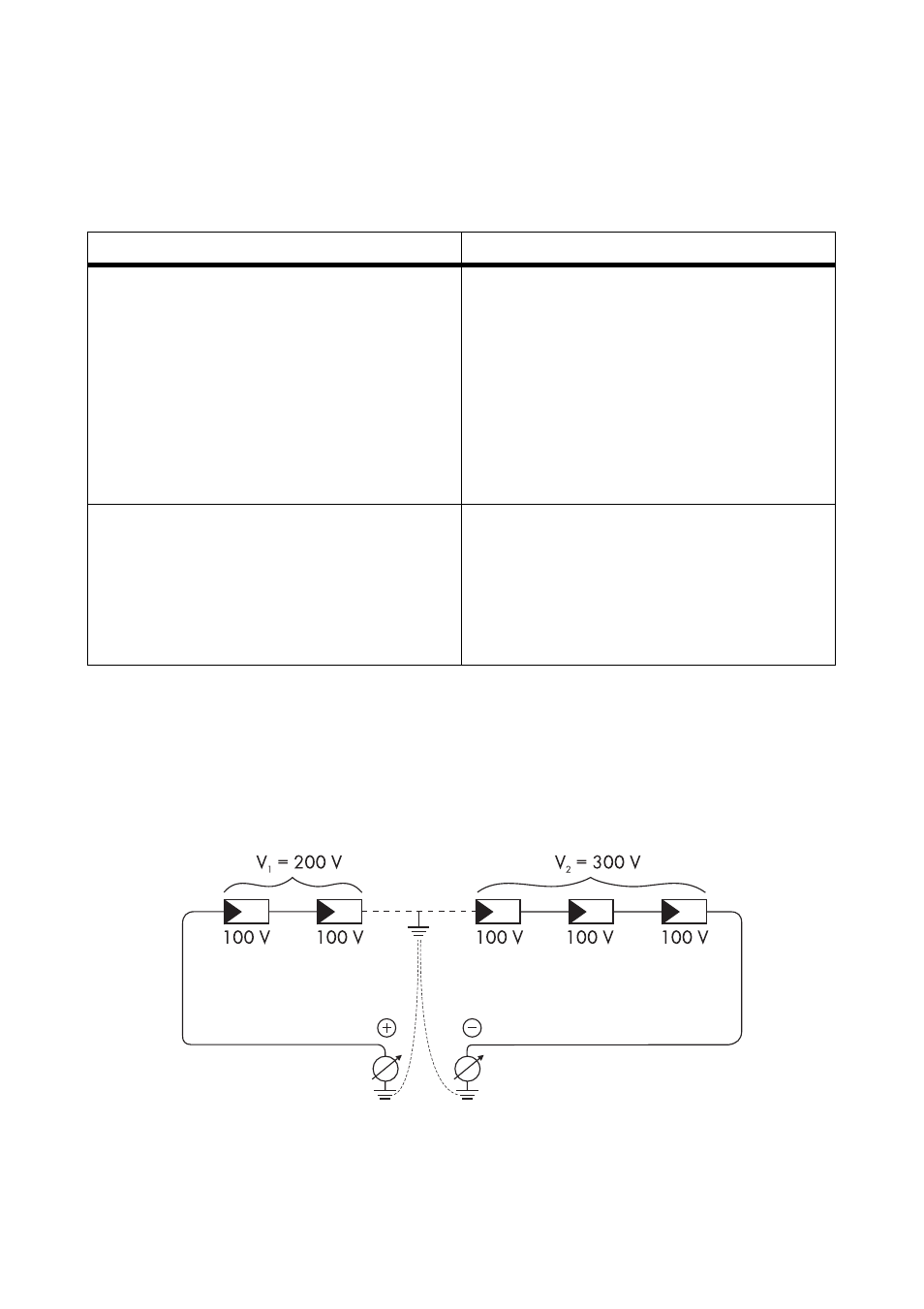

Ejemplo:
En este caso, el fallo a tierra se ha producido entre el segundo y el tercer módulo fotovoltaico.
☑ La prueba de fallo a tierra ha finalizado.
Resultado
Medida
☑ Se ha detectado un fallo a tierra.
• El instalador del generador fotovoltaico
debe eliminar el fallo a tierra en el string
afectado. Puede determinar la
localización del fallo a tierra como le
indicamos a continuación.
• No vuelva a conectar el string averiado.
• Vuelva a poner el inversor en
funcionamiento (consulte el capítulo 7
“Puesta en servicio”, página 58).
☑ No se ha detectado ningún fallo a
tierra.
Probablemente uno de los varistores con control
térmico está averiado.
• Compruebe los varistores (consulte el
capítulo 12.3 “Comprobación del
funcionamiento de los varistores”,
página 91).
