6.4.2 Preparación de los conectores de CC
Para la conexión al inversor, todas las líneas de conexión de los módulos fotovoltaicos deben estar
equipadas con los conectores de CC suministrados.
Prepare los conectores de CC tal y como se describe a continuación. Asegúrese de que la polaridad
sea la correcta. Los conectores de CC están marcados con “+” y “‒”.
Requisitos para el cableado
• Utilice un cable PV1-F.
Procedimiento

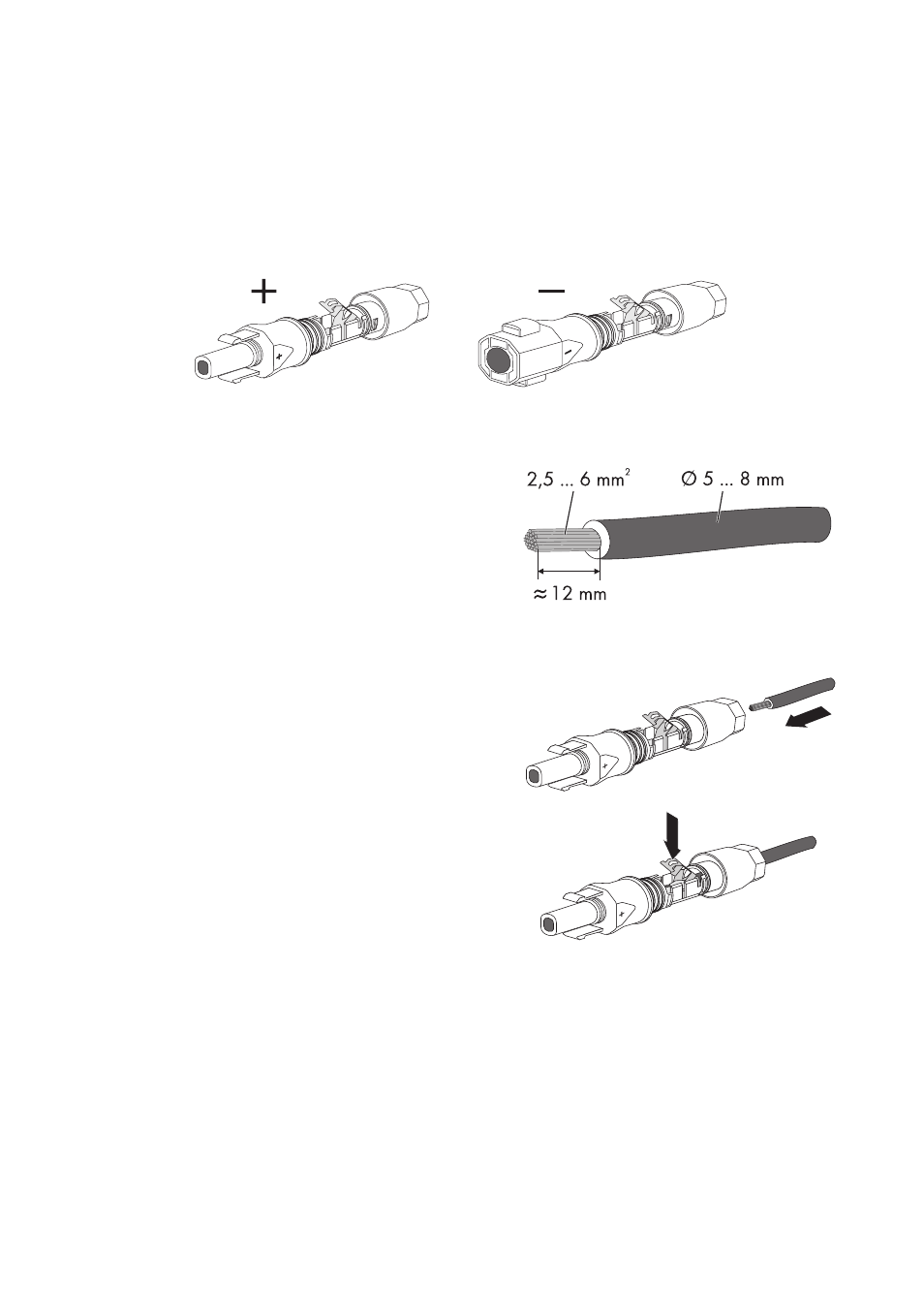

1. Haga pasar el cable pelado hasta el tope del
conector.
2. Apriete hacia abajo la abrazadera.
☑ La abrazadera encaja de forma audible.
3. Compruebe que el cable esté correctamente
asentado:
