6 Conexión eléctrica SMA Solar Technology AG
32 STP8-17TL-IA-es-31 Instrucciones de instalación
Si el inversor no está ajustado a la norma del país deseada, configure la norma nacional
mediante el interruptor giratorio (consulte el capítulo 6.5.3 “Configuración de la norma
nacional y del idioma mediante el interruptor giratorio”, página 52).

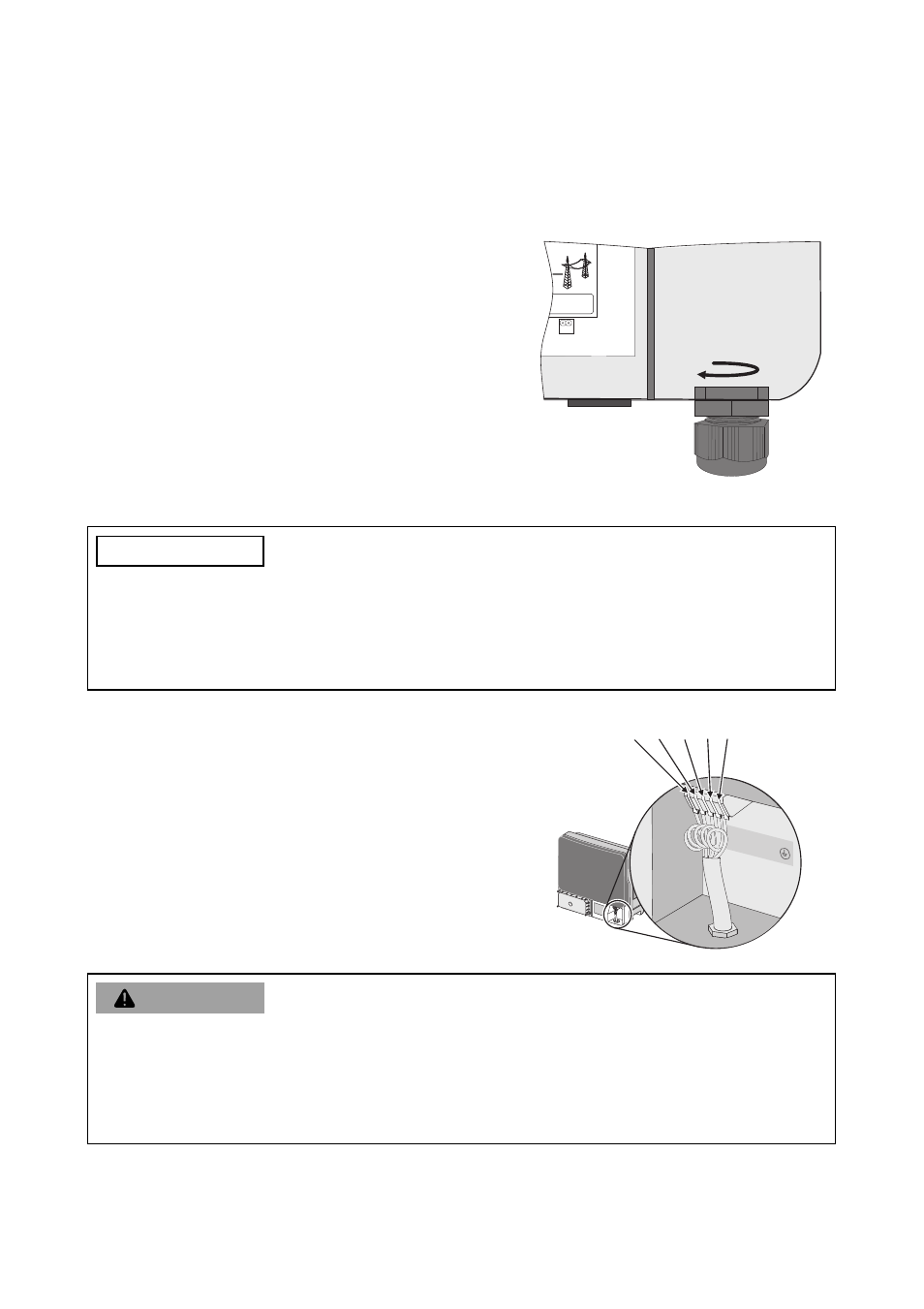

6. Retire la cinta adhesiva de la abertura en la carcasa de CA.
7. Introduzca desde el exterior el racor atornillado
para cables de CA por la boquilla de paso y fíjelo
desde el interior con la contratuerca.
8. Introduzca los cables.
9. Abra los bornes del borne de CA desplazándolos
hacia arriba hasta el tope.
10. Conecte L1, L2, L3, N y el conductor de protección
(PE) al borne de CA conforme a la leyenda.
– El conductor PE debe medir 5 mm más que los
de L y N.
– No invierta la conexión de L y N.
– El sentido de giro de L1, L2 y L3 no es relevante.
11. Vuelva a cerrar todos los bornes del borne de CA hasta que encajen.
13&$"6$*“/
Peligro de incendio al conectar 2 conductores
Si conecta 2 conductores a un borne, existe peligro de sobrecalentamiento o de incendio debido
a un mal contacto eléctrico.
• No conecte más de 1 conductor por borne.
"5&/$*“/
Peligro de aplastamiento al cerrarse el borne de golpe
Los bornes se cierran de golpe muy rápidamente y con fuerza.
• Cierre los bornes apretándolos solo con el pulgar. No agarre el borne entero.
• No ponga los dedos debajo del borne.
L1 L2 L3 N
N PE L3 L1 L2
