SMA Solar Technology AG
6 Conexión eléctrica
Instrucciones de instalación
STP8-17TL-IA-es-31
27
6 Conexión eléctrica
6.1 Seguridad

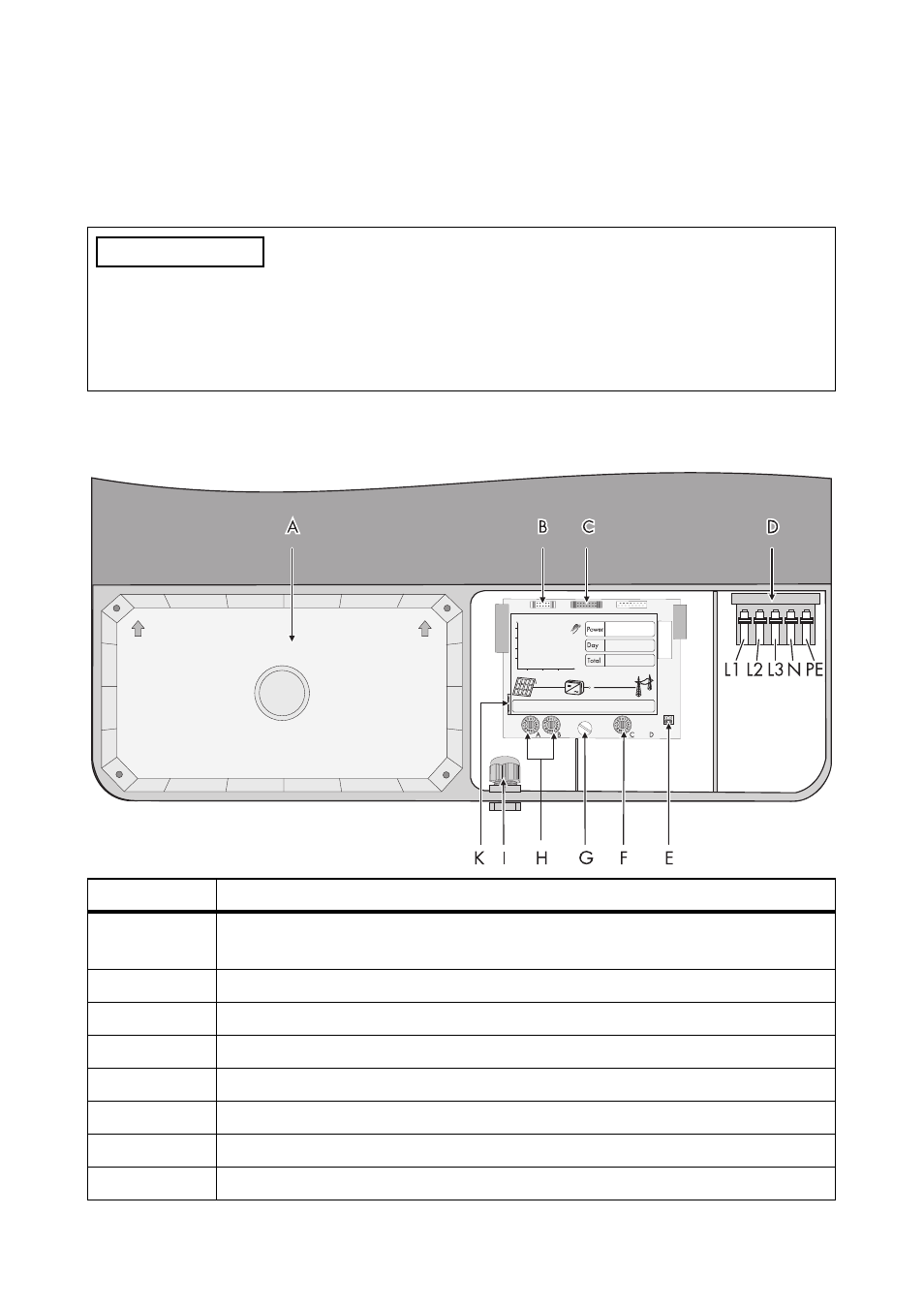

6.2 Esquema del área de conexión
13&$"6$*/
El inversor puede resultar dañado a causa de descargas electrostáticas.
Los componentes del interior del inversor pueden sufrir daños irreparables a causa de descargas
electrostáticas.
• Haga contacto a tierra antes de tocar cualquier componente.
Componente Descripción
A
Tapa de CC (bajo ella se encuentran las conexiones para descargadores de
sobretensión y varistores)
B
Conector para conectar el relé multifunción
C
Conector para la conexión del módulo de comunicación RS485 (opcional)
D
Borne para la conexión a la red
E
Puente para configurar el idioma en inglés
F
Interruptor giratorio para configurar la NetID de Bluetooth
G
Tornillo para soltar y levantar la pantalla
H
Interruptor giratorio para configurar la norma del país y el idioma de la pantalla
