2.3 Explicación de los símbolos
En este capítulo se explican todos los símbolos que se encuentran en el inversor o en la placa de
características.
2.3.1 Símbolos en el inversor

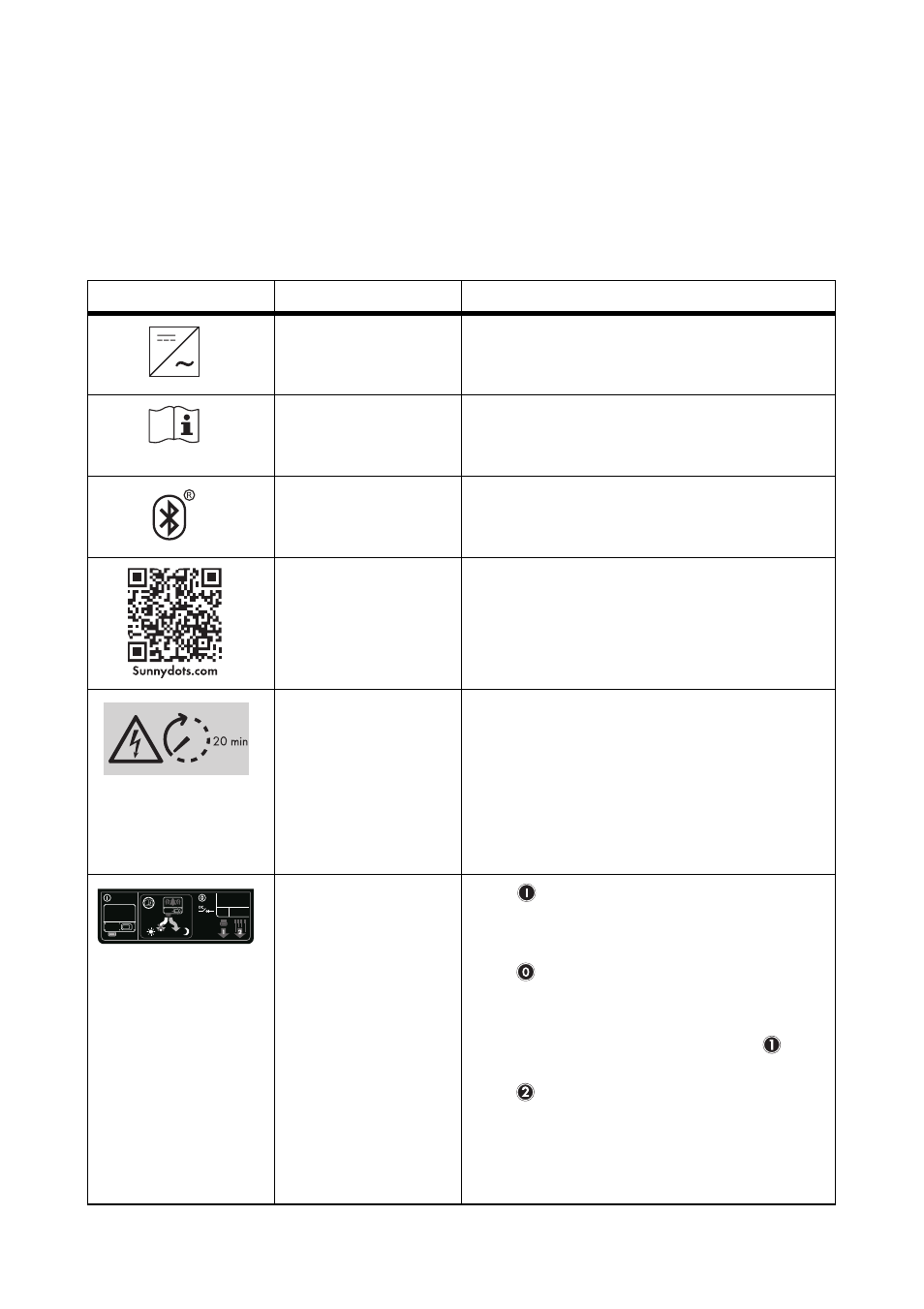

Símbolo Denominación Explicación
Inversor Este símbolo define la función del led verde.
El led verde señaliza el estado de
funcionamiento del inversor.
Téngase en cuenta la
documentación. Este símbolo define la función del led rojo. El led
rojo señaliza un fallo o una avería. Para resolver
el fallo o la avería, lea las instrucciones.
Bluetooth Este símbolo define la función del led azul, que
señaliza que la comunicación por Bluetooth está
activa.
QR Code
®
para el
programa de
bonificación de SMA
En www.SMA-Bonus.com, encontrará más
información sobre el programa de bonificación
de SMA.
Peligro de muerte por
altas tensiones en el
inversor Los condensadores del inversor pueden estar
cargados con tensiones muy elevadas.
• Desconecte el inversor de la tensión
(consulte el capítulo 9) y espere
20 minutos antes de abrir la tapa de la
carcasa para que los condensadores
puedan descargarse.
Adhesivos del ESS • Si el Electronic Solar Switch está
conectado, el circuito eléctrico de CC está
cerrado.
• Para interrumpir el circuito eléctrico de
CC y para desconectar con seguridad el
inversor bajo carga, debe desconectar
primero el Electronic Solar Switch
y
después retirar todas las conexiones de CC
(consulte el capítulo 9 “Desconexión del
inversor de la tensión”, página 63). Retire el
Electronic Solar Switch solo si el inversor no
pita y no muestra ningún mensaje de error
que lo prohíba.
