6.2.7 Procedimiento "VArCnstNomAnIn"

El valor nominal de potencia reactiva para el punto de ajuste del valor nominal se configura mediante

una señal analógica en el borne de entrada (consulte las instrucciones de instalación adjuntas).

Normalmente esto se llevará a cabo a través de un receptor de radiocontrol.
El valor analógico se convierte en un valor nominal de la potencia reactiva. La intensidad de corriente

de la señal conectada determina el punto de ajuste del valor nominal.
Los valores de medición analógicos deben estar entre 4 mA y 19 mA. Si la señal analógica es

inferior a 2 mA, se emitirá el aviso de fallo en el valor actual "Q-VArModFailStt".

El valor analógico se convierte en un valor nominal para la limitación de la potencia. El parámetro

"Pmax" constituye el punto final de la curva lineal.

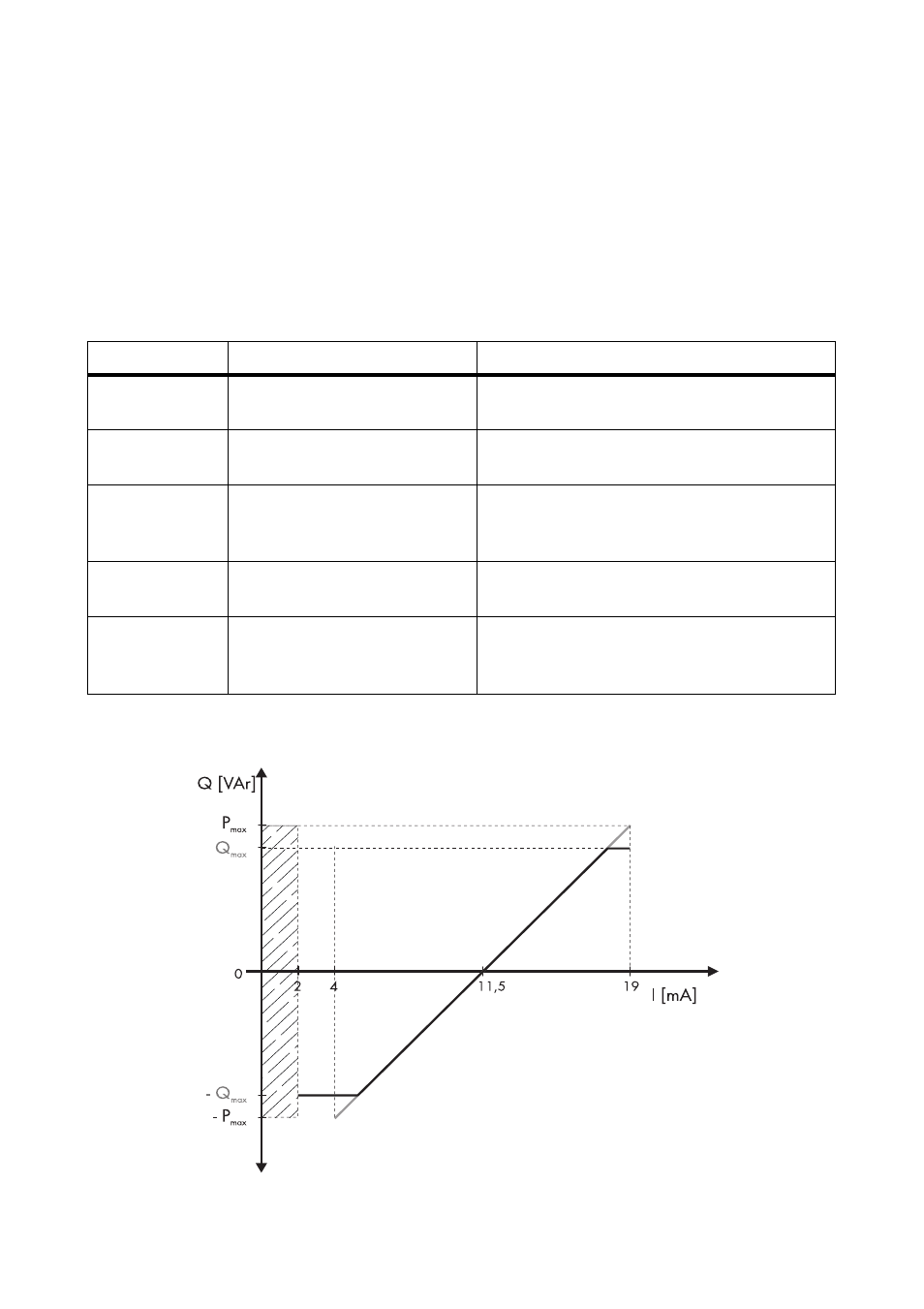

Figura 15: Limitación del parámetro "Pmax" en el parámetro "Qmax"

Señal

Limitación de potencia

Descripción

< 2 mA

Último valor válido o 0 kVAr

tras reiniciar

La señal no está en un área válida.

2 mA … 4 mA

− Pmax

Se inyecta la máxima potencia reactiva

negativa excitada.

4 mA

− Pmax

Punto de partida de la curva característica:

Máxima potencia reactiva negativa excitada

inyectada.

11,5 mA

0 kVAr

Punto cero de la curva característica. No se

inyecta potencia reactiva.

> 19 mA

+Pmax

Punto final de la curva característica. Se

inyecta la máxima potencia reactiva positiva

excitada.
