SMA Solar Technology AG 3 Descripción del producto
Instrucciones de funcionamiento SCxxxHE-20-BE-BES111210 23
3.5 Monitorización de aislamiento
3.5.1 Funcionamiento de la monitorización de aislamiento
La monitorización de aislamiento es un dispositivo que garantiza la protección de la instalación en
los aparatos eléctricos. Existen distintos tipos de monitorización de aislamiento:
• En redes con toma a tierra
La monitorización de aislamiento se realiza mediante una monitorización de la corriente de
defecto. Si el aislamiento falla, se detectarán e interrumpirán las corrientes de defecto.
• En redes sin toma a tierra
Un dispositivo de monitorización del aislamiento calcula permanentemente la resistencia de
aislamiento mediante un proceso de medición activo. En el momento en que la resistencia del
aislamiento supere el umbral de advertencia fijado en el dispositivo de monitorización del
aislamiento, se mostrará una advertencia de aislamiento en las luces de aviso o en la pantalla.
De este modo, se pueden tomar las medidas necesarias antes de que se produzca un fallo,
como, por ejemplo, daños personales por corrientes de fuga o una avería. Si la resistencia de
aislamiento no alcanza el umbral de alarma fijado, la instalación puede desconectarse. La
desconexión en caso de fallo puede configurarse con el parámetro "IsoErrIgn".
3.5.2 GFDI
En función de lo especificado en el pedido, la monitorización de las fugas a tierra en el Sunny Central
se realiza mediante Ground Fault Detection Interruption, abreviada como GFDI. Para ello, se conecta
a tierra un polo del generador fotovoltaico.
Como GFDI se usa un disyuntor de gran potencia con corriente de desconexión regulable, tipo K. La
GFDI está integrada en el inversor y conectada entre una barra colectora de entrada y una barra de
conductor de protección.

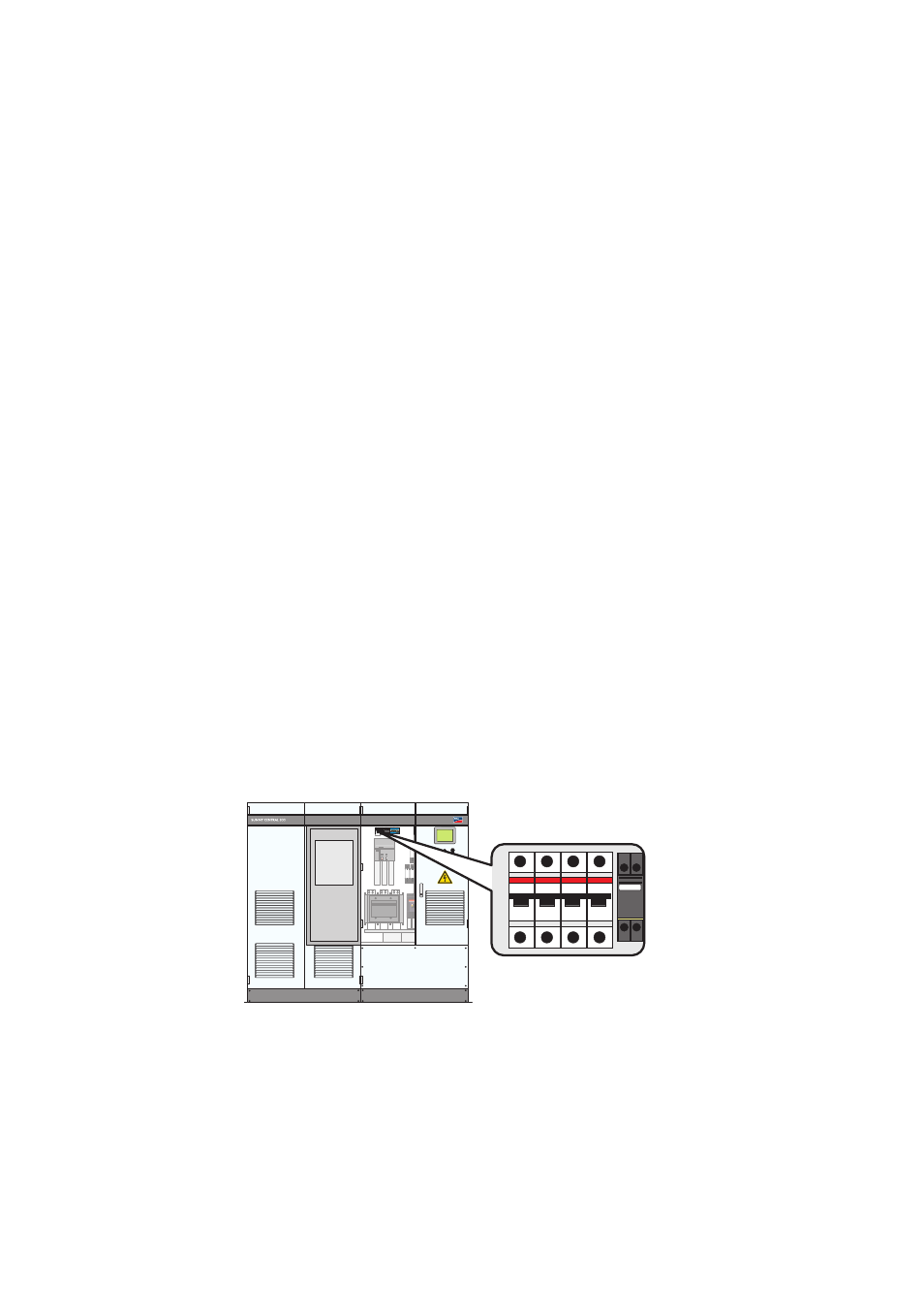

Figura 7: GFDI en el Sunny Central
Fuga a tierra en el polo sin toma a tierra
Si hay una fuga a tierra en un polo sin toma a tierra del generador fotovoltaico, una corriente de
defecto pasa por la GFDI hasta el polo con toma a tierra. La corriente de defecto atraviesa la GFDI
y la activa. De este modo, se interrumpe la corriente de defecto y el generador fotovoltaico no se ve
afectado por la fuga a tierra.
on on o off off
INFO TEST RESET MENU U2-F10
HE
