3.5.5 Dispositivo de monitorización del aislamiento
En función del pedido, un dispositivo de monitorización del aislamiento monitoriza la resistencia del
aislamiento del sistema fotovoltaico en redes sin toma a tierra.
En el estado de funcionamiento "Funcionamiento de carga MPP" se detecta la resistencia de
aislamiento de todo el sistema, desde los módulos fotovoltaicos al transformador de media tensión.
Si el inversor se encuentra en el estado de funcionamiento "Monitorización de red", se detectará
únicamente la resistencia de aislamiento de los módulos fotovoltaicos hasta el inversor.

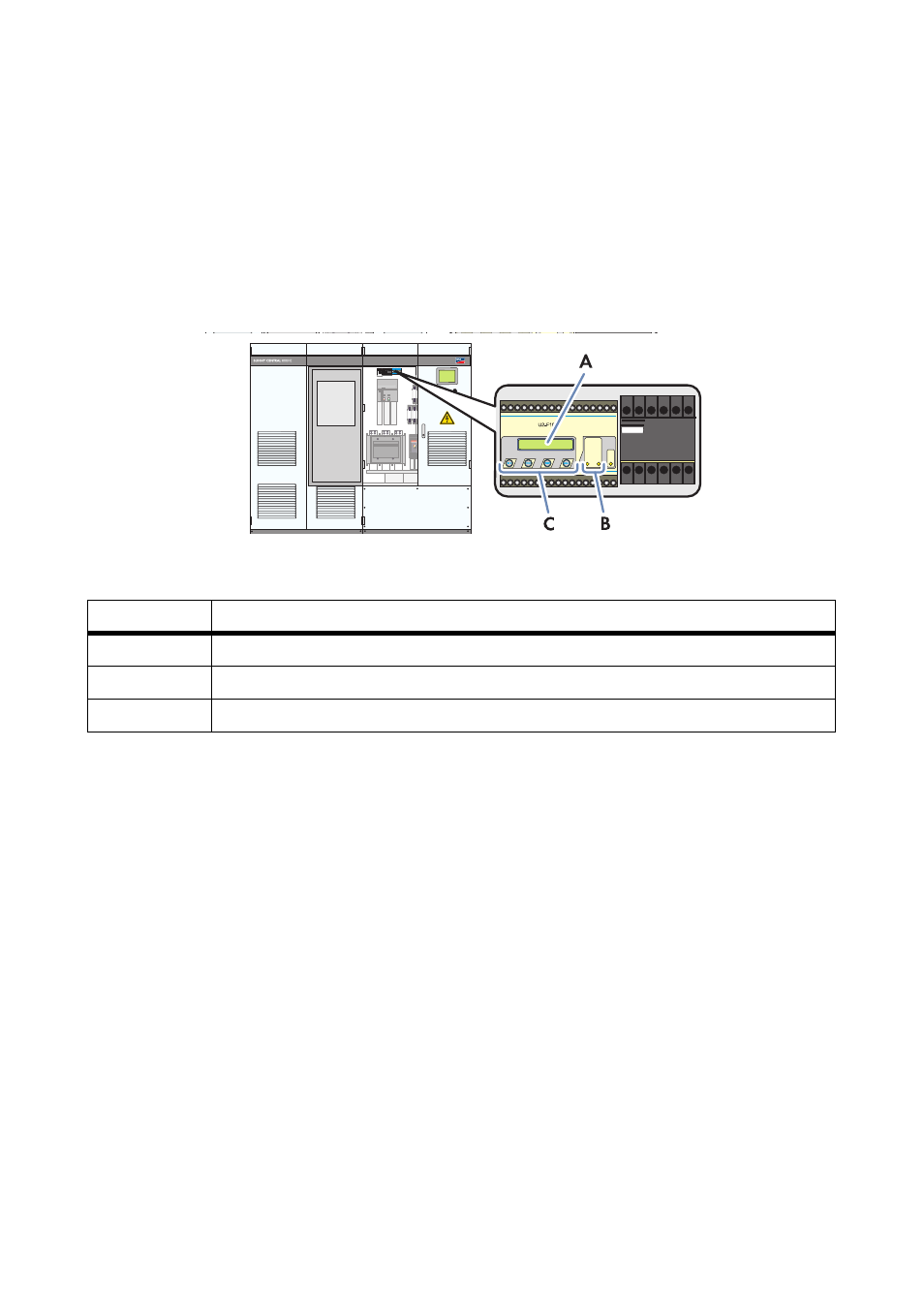

Figura 10: Dispositivo de monitorización del aislamiento en el Sunny Central
En el dispositivo de monitorización del aislamiento, se integra un circuito de medición y un relé con
contacto de conmutación.
La monitorización de aislamiento se conecta entre la tensión fotovoltaica y el conductor de
protección. Los contactos del relé se colocan en la caja de bornes del cliente, quien los puede utilizar
para controlar un piloto de señalización o una bocina. Los datos característicos del relé se indican
en el esquema de conexiones.
Si la resistencia de aislamiento no alcanza el umbral de advertencia configurado ALARM2, el circuito
de medición se cierra y se ilumina el LED 2 en el dispositivo de medición del aislamiento. Se producirá
una advertencia de aislamiento. Al mismo tiempo, el dispositivo de monitorización del aislamiento
controla el relé con contacto de inversión. Este relé está integrado en el inversor.
Si se produce un error de aislamiento, la resistencia de aislamiento no alcanza el valor
correspondiente a ALARM1. En este caso, el patrón de funcionamiento del inversor puede ajustarse
por parámetros:
• Si el parámetro "IsoErrIgn" está en Off y no se alcanza el valor ALARM1, el circuito de medición
emite un fallo y el inversor se desconecta. Se ilumina el LED 1.
• Si el parámetro "IsoErrIgn" está en On y no se alcanza el valor ALARM 1, se ignora el aviso de
fallo del circuito de medición. Sin embargo, el inversor sigue inyectando y emite el aviso de
fallo "3504 ‒ Insulation failure ignored".
Componente Descripción
A
Pantalla
B LED
C Teclas de manejo
