3.5.4 Soft Grounding
En función de lo especificado en el pedido, la monitorización de las fugas a tierra en el Sunny Central
se realiza mediante Soft Grounding. Para ello, se conecta a tierra un polo del generador fotovoltaico
mediante resistencia.

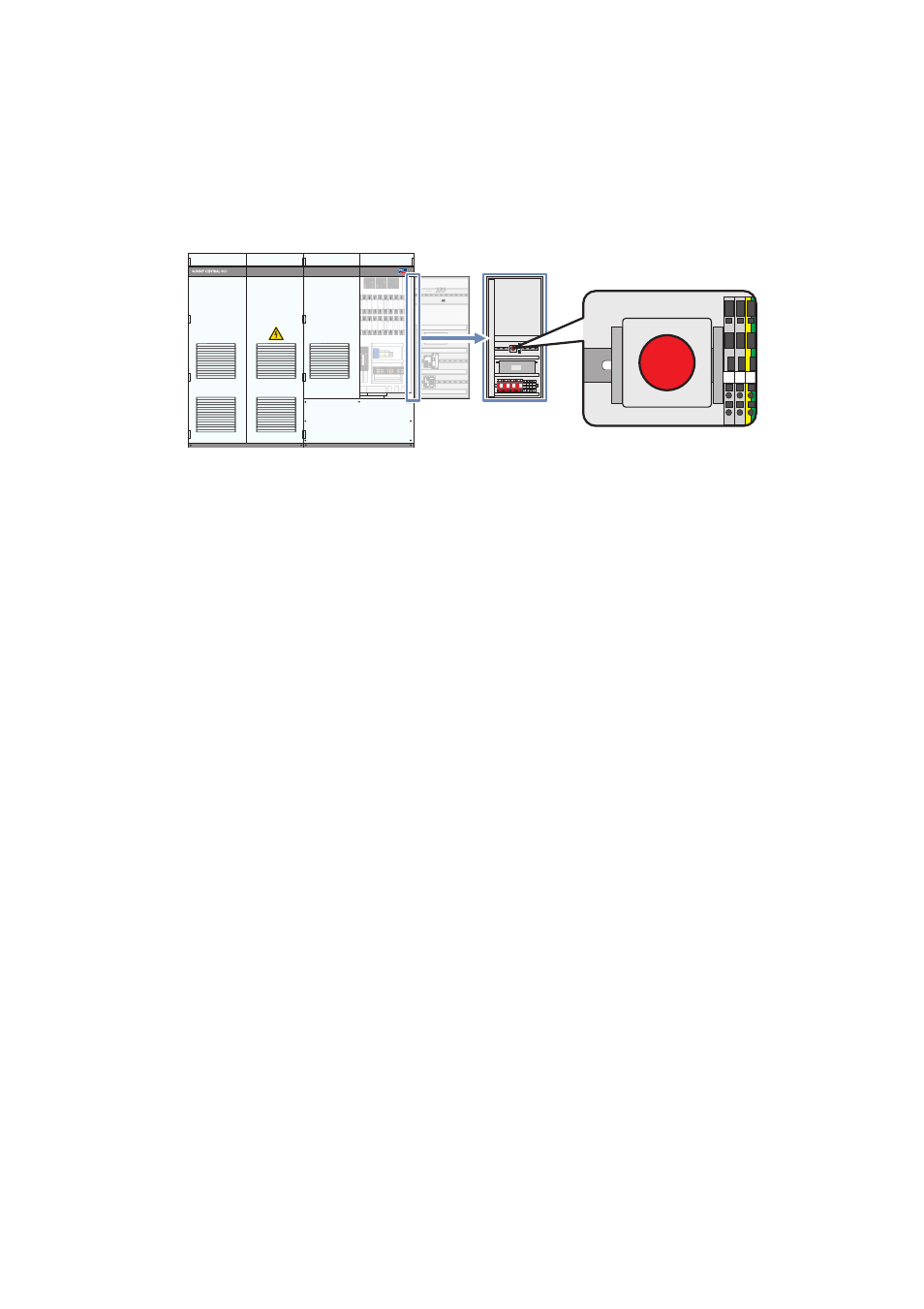

Figura 9: Soft Grounding en el Sunny Central
Si hay una fuga a tierra en el polo sin toma a tierra del generador fotovoltaico, se produce una
corriente de defecto a través de la resistencia del Soft Grounding. La corriente de defecto eleva la
tensión del polo con toma a tierra frente al conductor de protección. De este modo, el aislamiento
con Soft Grounding puede monitorizarse midiendo la tensión entre el polo con toma a tierra y el
conductor de protección. Para ello se evalúa la tensión de CC "U
FV
+ contra PE" en la toma a tierra
del polo positivo o "U
FV
‒ contra PE" en la toma a tierra del polo negativo.
Si el valor de la tensión medida supera un umbral, se cancela la toma a tierra del campo fotovoltaico
y se interrumpe la corriente de defecto. El valor umbral se puede regular.
Si se produce un fallo de Soft Grounding, el inversor ajusta el funcionamiento. Un instalador eléctrico
deberá comprobar el aislamiento y, en caso necesario, repararlo y volver a activarlo con la tecla
"Reset" del equipo.
El error de aislamiento en el polo con toma a tierra no se puede detectar.
