Cuando se activa la GFDI, la monitorización de aislamiento desconecta el inversor a la espera de
que se resuelva el error de aislamiento.
Fuga a tierra en el polo con toma a tierra
Con una fuga a tierra en el polo con toma a tierra del generador fotovoltaico se puentea la GFDI.
La fuga a tierra en el polo con toma a tierra no puede reconocerse con seguridad. No advertir un
fallo de fuga a tierra en el polo con toma a tierra representa un riesgo para la seguridad. Otro fallo
de fuga a tierra en el polo sin toma a tierra provoca corrientes de defecto muy elevadas que no se
interrumpen en la GFDI. Por este motivo, en los sistemas con toma a tierra es recomendable emplear
adicionalmente un equipo de monitorización del aislamiento. Así puede comprobarse el aislamiento
con regularidad.
3.5.3 Remote GFDI
En función de lo especificado en el pedido, la monitorización de las fugas a tierra en el Sunny Central
se realiza mediante Ground Fault Detection Interruption con motor, abreviada como Remote GFDI.
Para ello, se conecta a tierra un polo del generador fotovoltaico. La Remote GFDI ofrece además la
posibilidad de solucionar automáticamente los fallos. De este modo, en caso de errores temporales
de aislamiento, como condensación de los módulos fotovoltaicos, se reducen los tiempos de
paralización del sistema y las labores de mantenimiento.
Como GFDI se usa un disyuntor de gran potencia con corriente de desconexión regulable, tipo K. La
GFDI está integrada en el inversor y conectada entre una barra colectora de entrada y una barra de
conductor de protección.

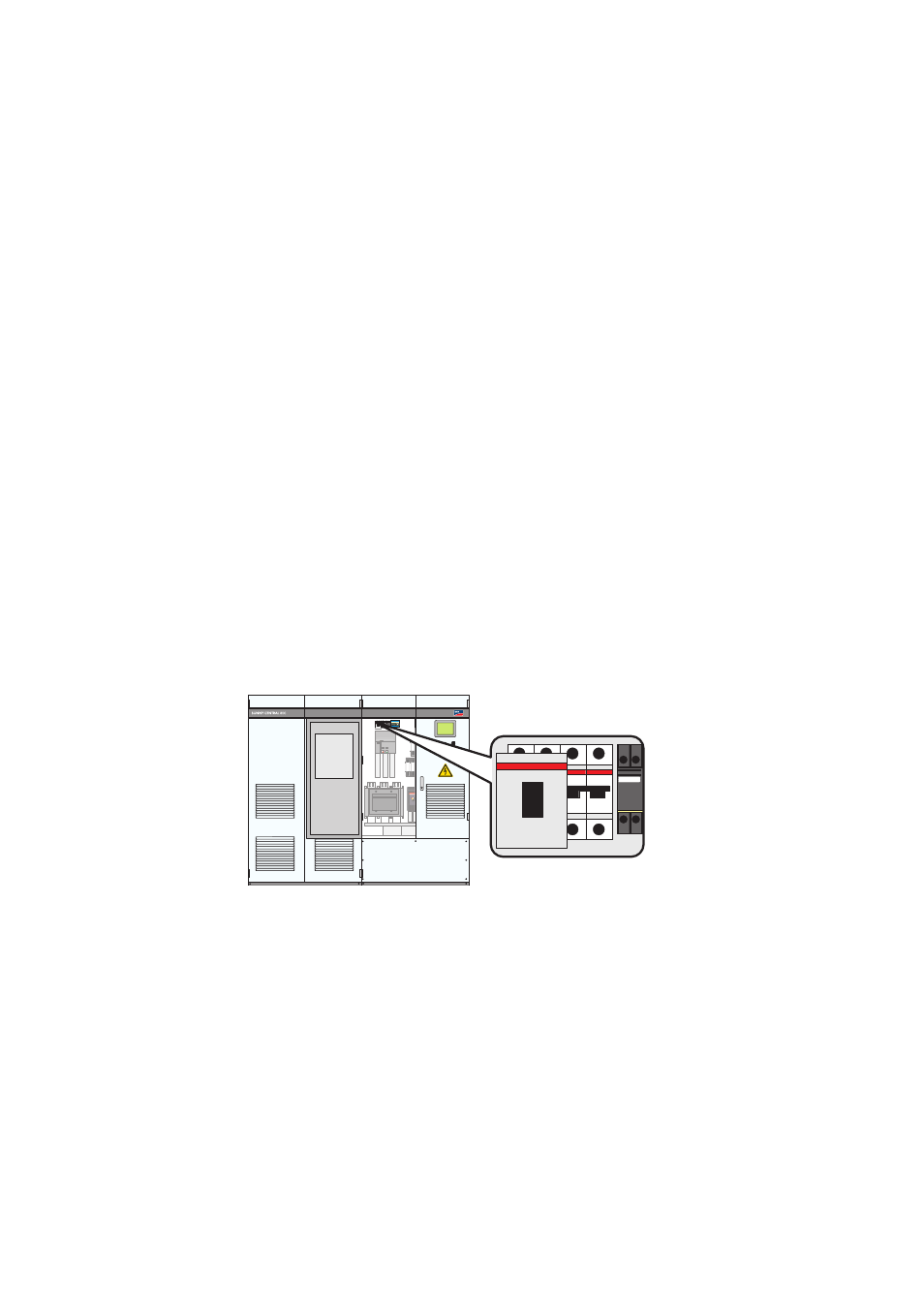

Figura 8: Remote GFDI en el Sunny Central
Si se activa la Remote GFDI, se asumirá que se trata de un error temporal y, pasado el tiempo de
espera, un motor la apagará. Para cerrar la Remote GFDI activada no es necesario ordenar ninguna
conexión desde fuera. Tras un tiempo de espera, el inversor puede volver al modo de inyección.
En la configuración estándar del Sunny Central, el software realiza hasta 3 intentos de conexión al
día con la GFDI.
Si la GFDI se activa varios días seguidos, el software emite un fallo de aislamiento permanente y el
inversor deja de funcionar. En tal caso, es preciso que un instalador eléctrico compruebe el
aislamiento, lo repare, si es necesario, y confirme el fallo.
